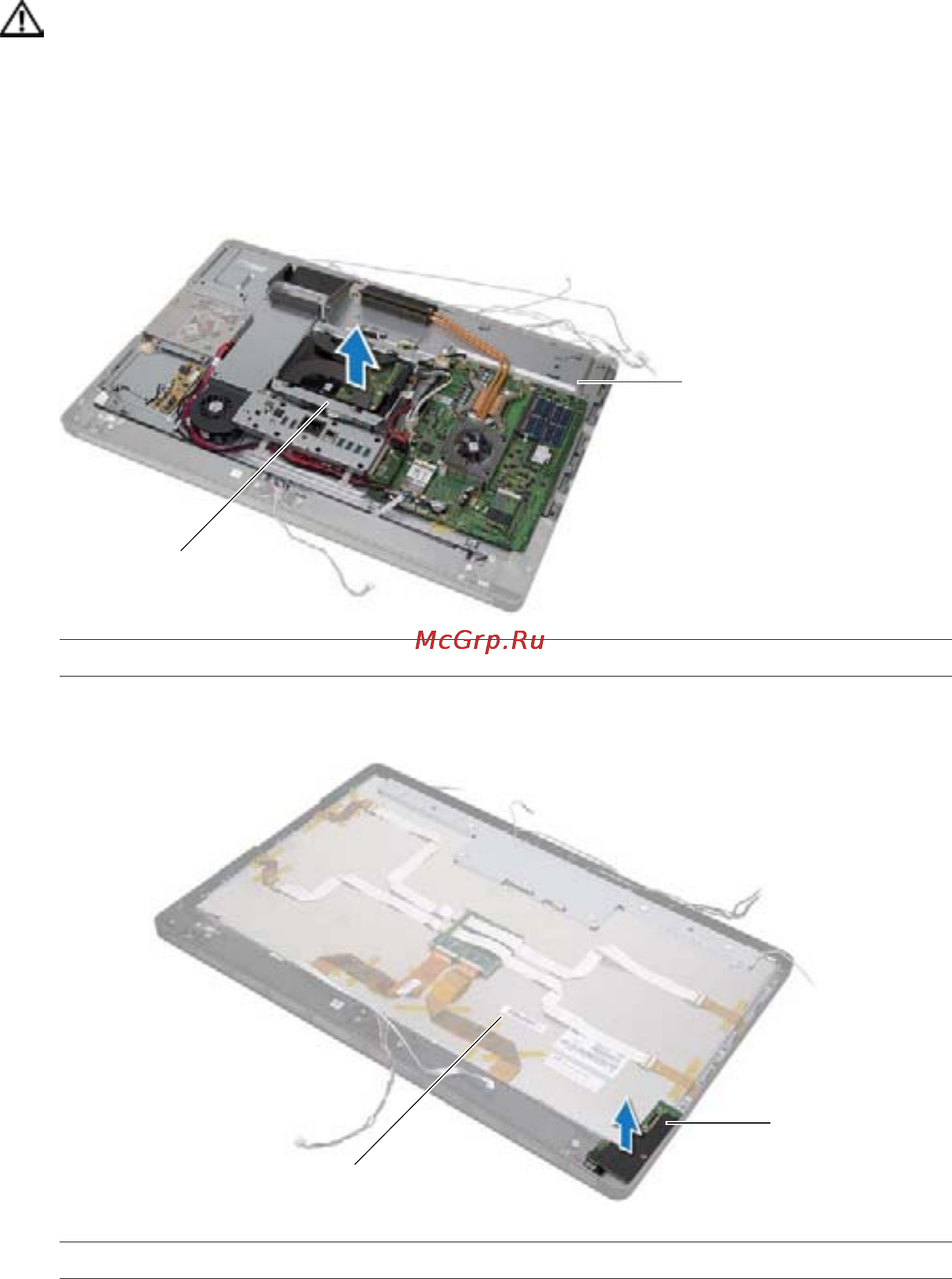

136 | Снятие панели дисплея
ОСТОРОЖНО! Средняя крышка обладает большой массой, когда к ней
прикреплены другие компоненты. Для снятия или установки средней
крышки с прикрепленными к ней компонентами рекомендуется привлекать
двух человек.
12 При помощи каркаса жесткого диска осторожно приподнимите среднюю крышку
в сборе вместе с присоединенными к ней компонентами и освободите кабели из
пазов.
13 Снимите боков
ую плату ввода-вывода.
1 каркас жесткого диска 2 средняя крышка в сборе
1 дисплей в сборе 2 боковая плата ввода-вывода
1
2
1
2
OM_Book.book Page 136 Tuesday, May 15, 2012 3:26 PM
