Снятие панели дисплея | 137

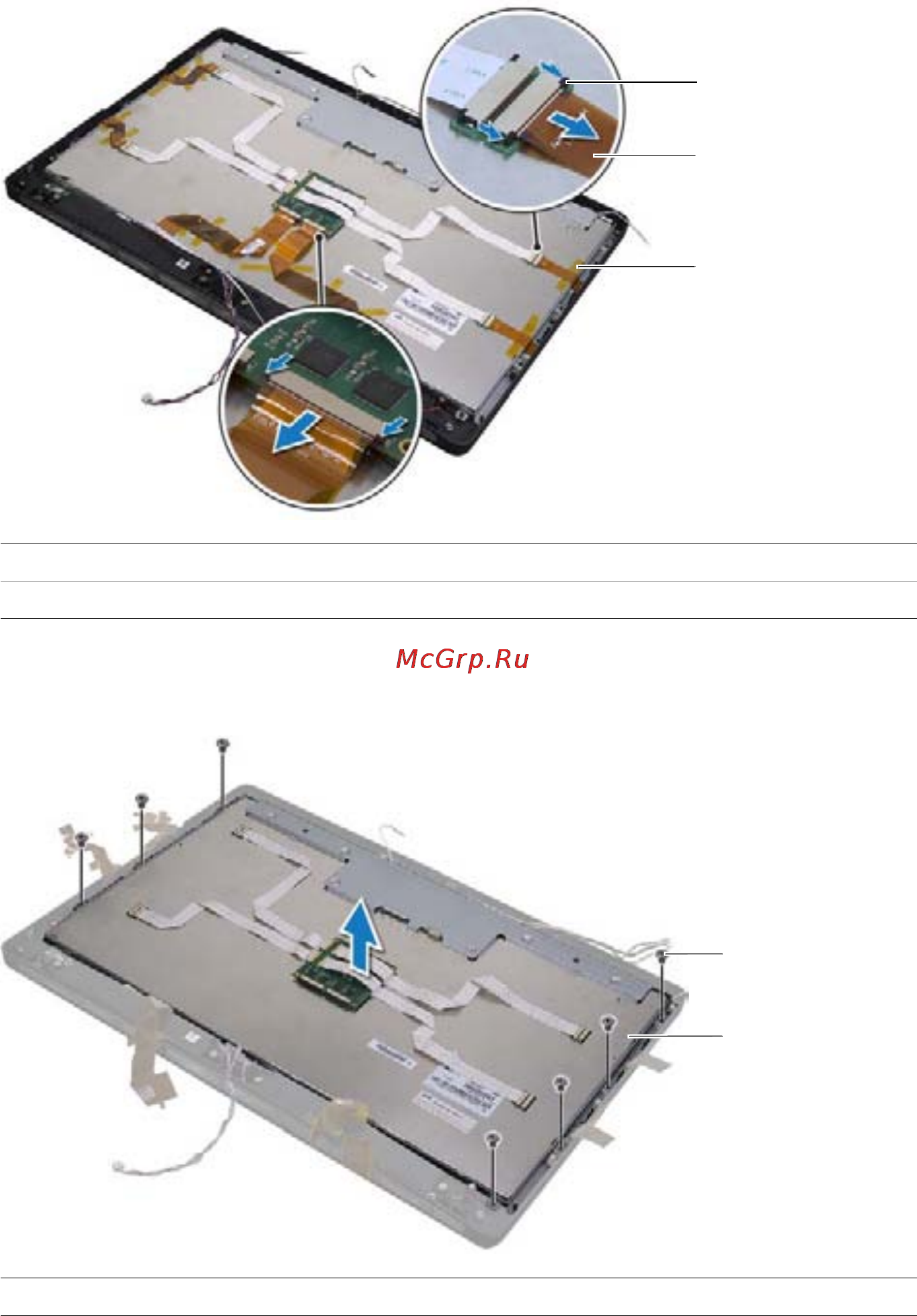

14 Нажмите на выступы и отсоедините ленточные кабели от дисплея в сборе.
15 Удалите ленты для крепления ленточных кабелей к дисплею в сборе.
16 Выверните винты, которыми дисплей в сборе крепится к корпусу компьютера.
17 Приподнимите дисплей в сборе и снимите с корпуса компьютера.
1 выступы 2 ленточные кабели (6)
3 лента
1 винты (7) 2 дисплей в сборе
2
1
3
2
1
