101
TECH MIG 3500, TECH MIG 5000

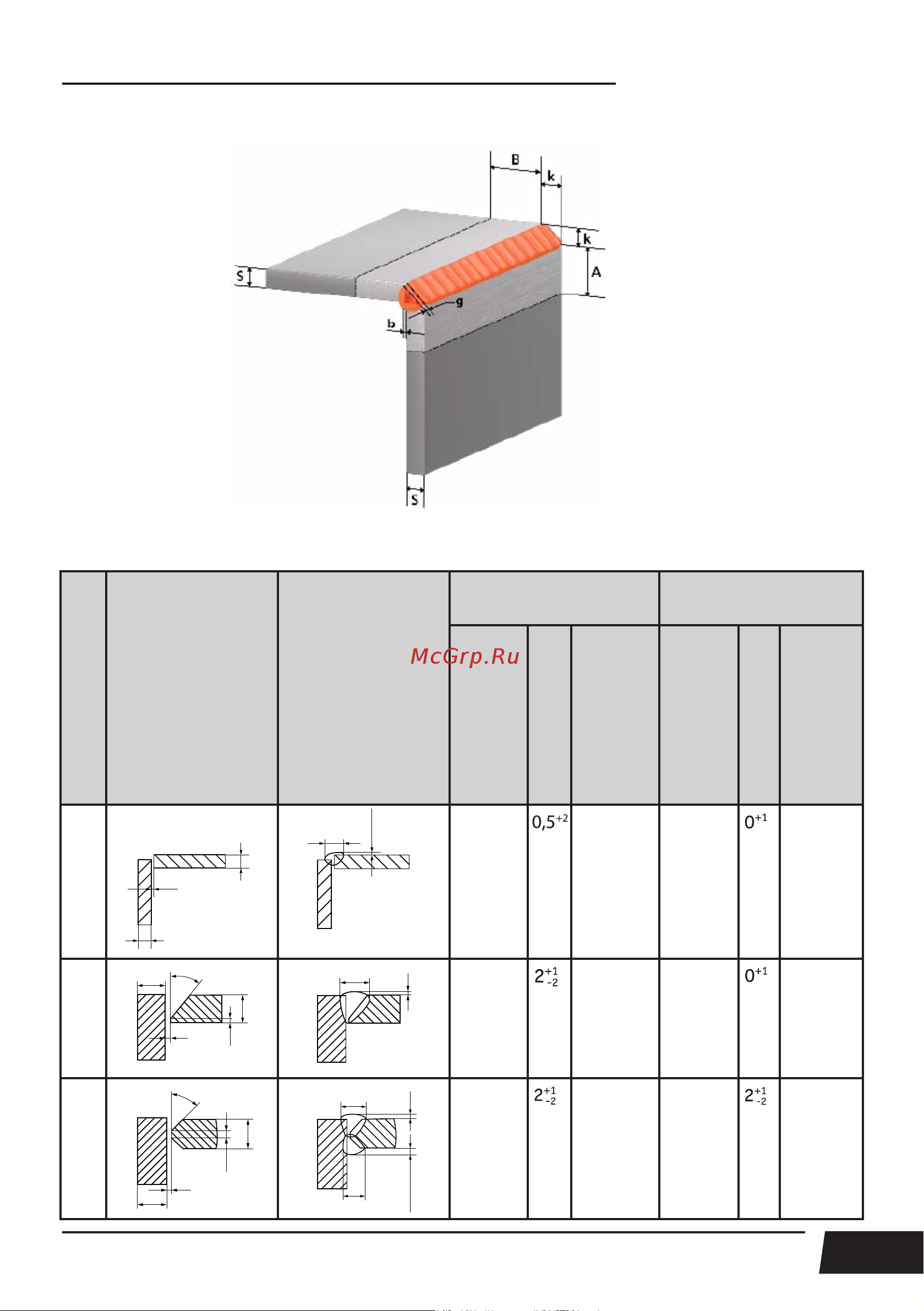

Рис.15.0.3. Пример углового соединения.
№
Подготовка
кромок
Сварной шов
Для MMA сварки
Для MIG/MAG
сварки
Толщина
свариваемого
металла S, мм
Зазор b, мм
Ширина (катет)
шва e (k), мм
Толщина
свариваемого
металла S, мм
Зазор b, мм
Ширина (катет)
шва e (k), мм
У4
b
s
s
е
-0,5
+1,3
0,5
1,5-5,0 8,0-10,0 0,8-5,0 4,0-8,0
У6
S
b
1±1
(45±2)°
S
e
g
5,0-14,0 12,0-24,0 5,0-16,0 6,0-20,0
У8
b
S
S
1±1
(45±2)°
g
0,155-0,55
e
e
14 и
более
12 и
более
16 и
более
20 и
более
