17
TECH MIG 3500, TECH MIG 5000

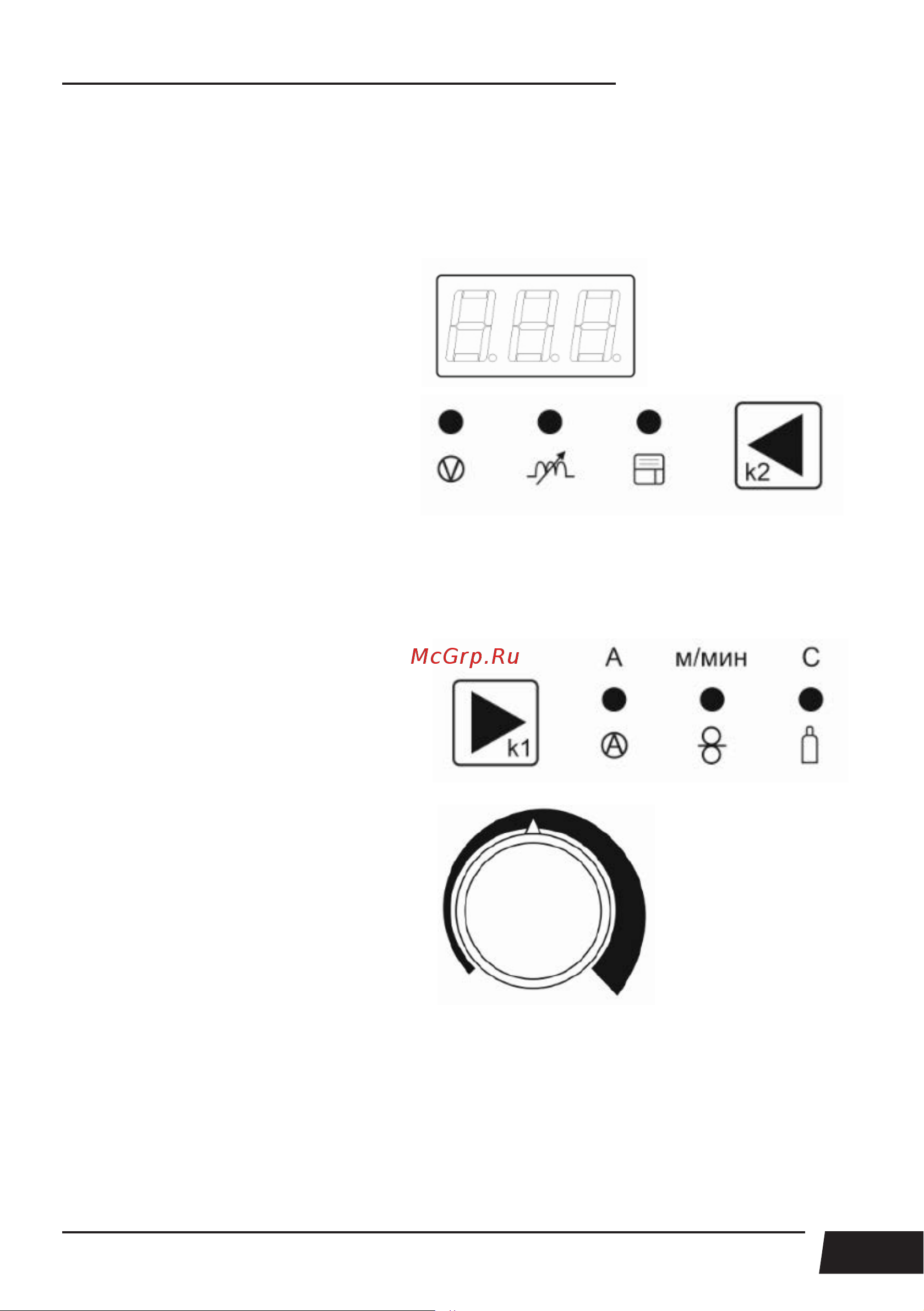

7.1. МЕНЮ ПОЛЬЗОВАТЕЛЯ
Меню пользователя позволяет настроить дополнительные параметры сварки (См. таблицу
7.1.1). Для входа в меню пользователя выполните следующие действия.
1. Выключите аппарат.
2. Нажмите и удерживайте правую
кнопку (См. табл. 7.0.1, поз. 5, п. 4)
параметров сварки «K2». Не отпу-
ская кнопку, включите аппарат.
3. После включения отпустите правую кнопку параметров сварки «K2». На левом дисплее
(См. табл. 7.0.1, поз. 2) появится значение РХ – номер ячейки. На правом дисплее (См. табл.
7.0.1, поз. 4) появится значение ХХХ – диапазон регулировки.
4. Кнопкой «К1» (См. табл. 7.0.2,
поз. 1, п. 1) нажатием переклю-
чайте ячейки. Выберите нужную
вам ячейку.
5. Вращая регулятор (См. табл.
7.0.1, п. 11) параметров сварки,
установите нужное вам значение.
6. Для сохранения параметров повторно нажмите кнопку «K1» (См. табл. 7.0.1, поз. 1, п.1).
7. Для выхода из дополнительного меню нажмите кнопку «К2» (См. табл. 7.0.1, поз. 5, п. 4).
