81
TECH MIG 3500, TECH MIG 5000
13.1. ПАМЯТКА ПЕРЕД НАЧАЛОМ РАБОТЫ ДЛЯ TIG Lift СВАРКИ
Перед началом работы не забудьте проверить следующее (См. рис. 13.1.1):
Оборудование:
• Полярность. Горелка подсоединена в разъём «-», клемма заземления – в разъём «+».
• Режимы сварки.
Общие:
• Во время процесса сварки удерживайте длину дуги, угол наклона горелки и скорость
сварки постоянными.
• Свариваемое изделие должно быть очищено от грязи и ржавчины.
• Убедитесь в правильном выборе разделки кромок (См. раздел 15).
• Убедитесь в правильном выборе присадочного прутка.
• Угол заточки вольфрамового электрода.
• Устанавливайте зажим массы как можно ближе к месту сварки.

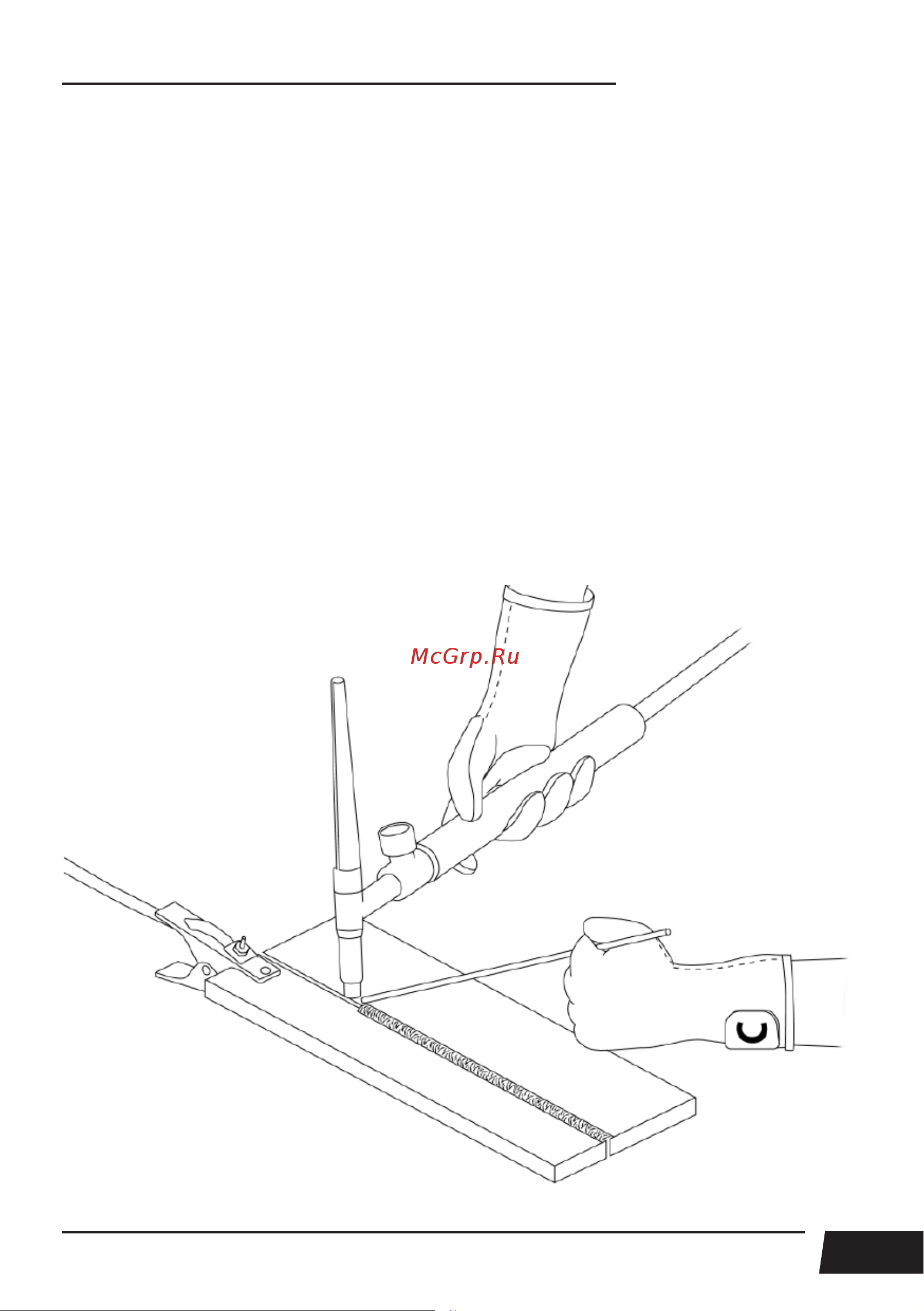

Рис. 13.1.1. Перед началом работы.
