13
TECH MIG 3500, TECH MIG 5000
6. ОПИСАНИЕ АППАРАТА

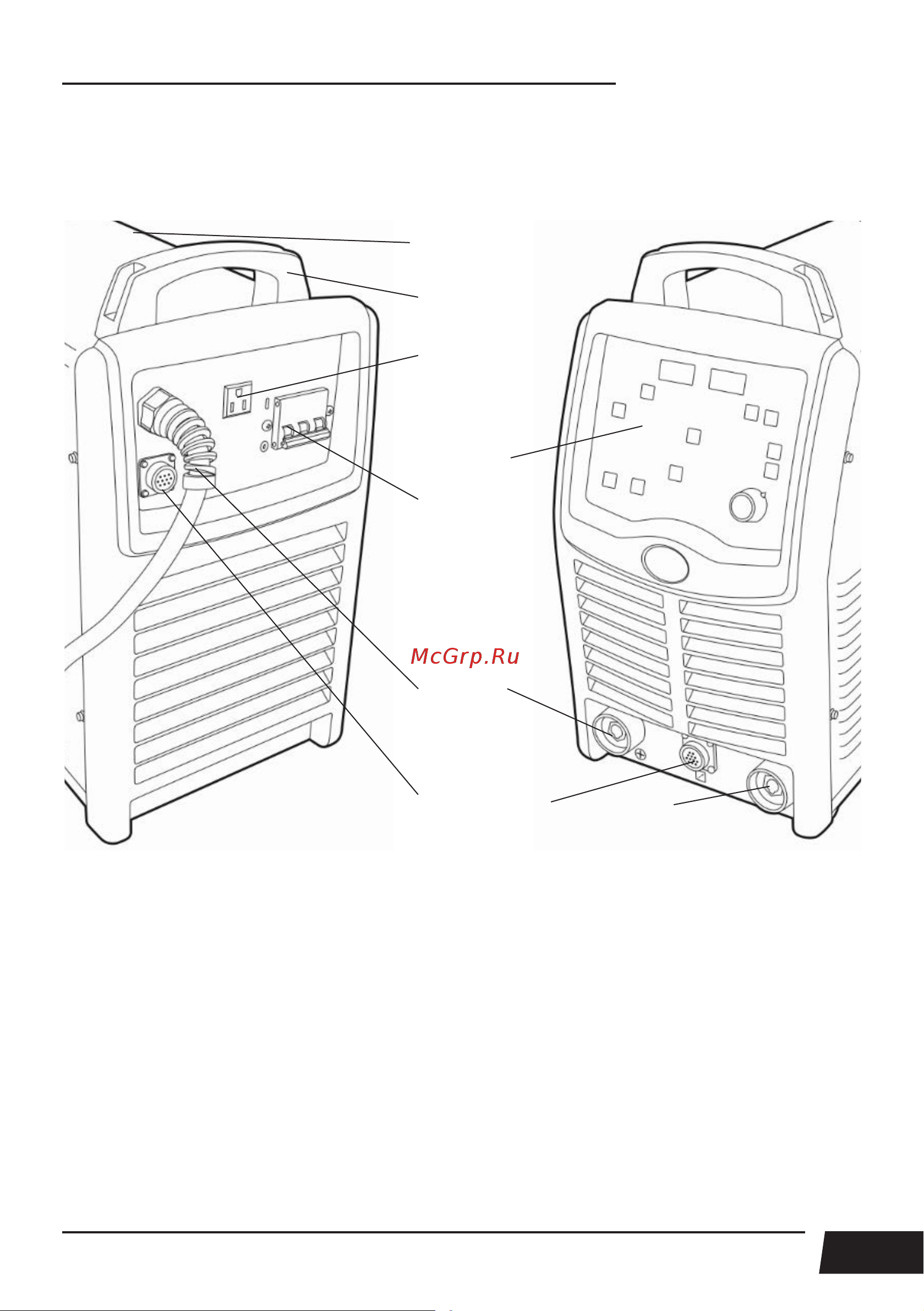

На рисунке 6.0.1 показан вид источника питания спереди и сзади.
Рис. 6.0.1. Вид источника питания спереди и сзади.
1. Корпус.
2. Ручка для транспортировки.
3. Розетка 36 В (См. раздел 8.5).
4. Тумблер включения.
5. Сетевой кабель.
6. Сервисный разъём 10-pin.
7. Панель управления (См. раздел 7).
8. Розетка «+» ОКС 35-50.
9. Разъём для подключения подающего устройства 12-pin.
10. Розетка «-» ОКС 35-50.
1
7
8
9 10
2
3
4
5
6
