35
TECH MIG 3500, TECH MIG 5000

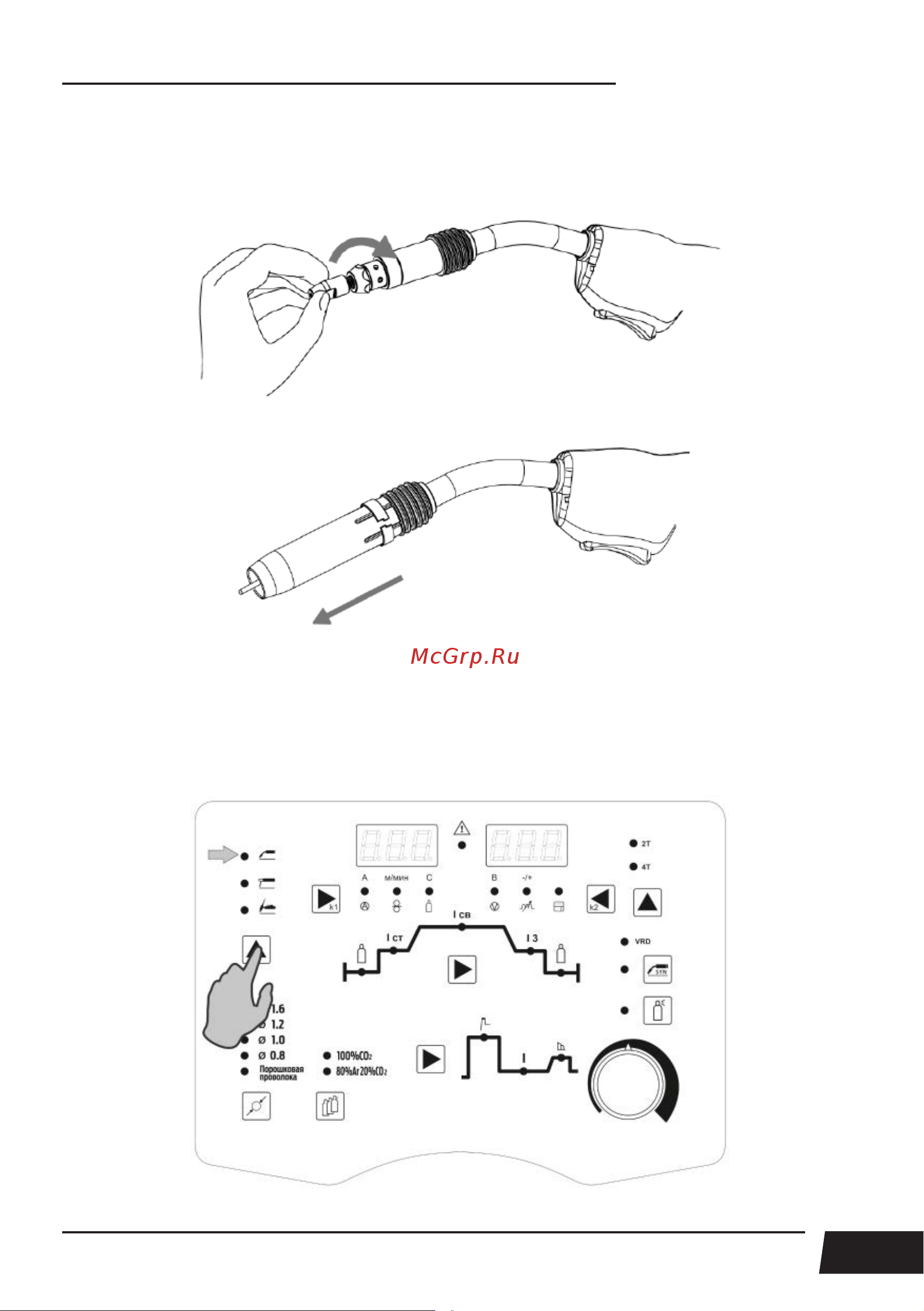

8. Нажмите и держите кнопку холостого прогона проволоки до тех пор, пока она не выйдет
из горелки.
9. Закрутите сварочный наконечник.
10. Проволока заправлена, горелка готова к работе.
Рис. 8.3.8. Порядок заправки сварочной проволоки.
8.4. НАСТРОЙКА ИСТОЧНИКА ПИТАНИЯ, СИНЕРГЕТИЧЕСКИЙ РЕЖИМ
1. Выберите способ сварки (См. табл. 7.0.1, поз. 15, п. 6) MIG/MAG на передней панели сва-
рочного аппарата (См. рис. 8.4.1).
Рис. 8.4.1. Выбор способа сварки.
