32

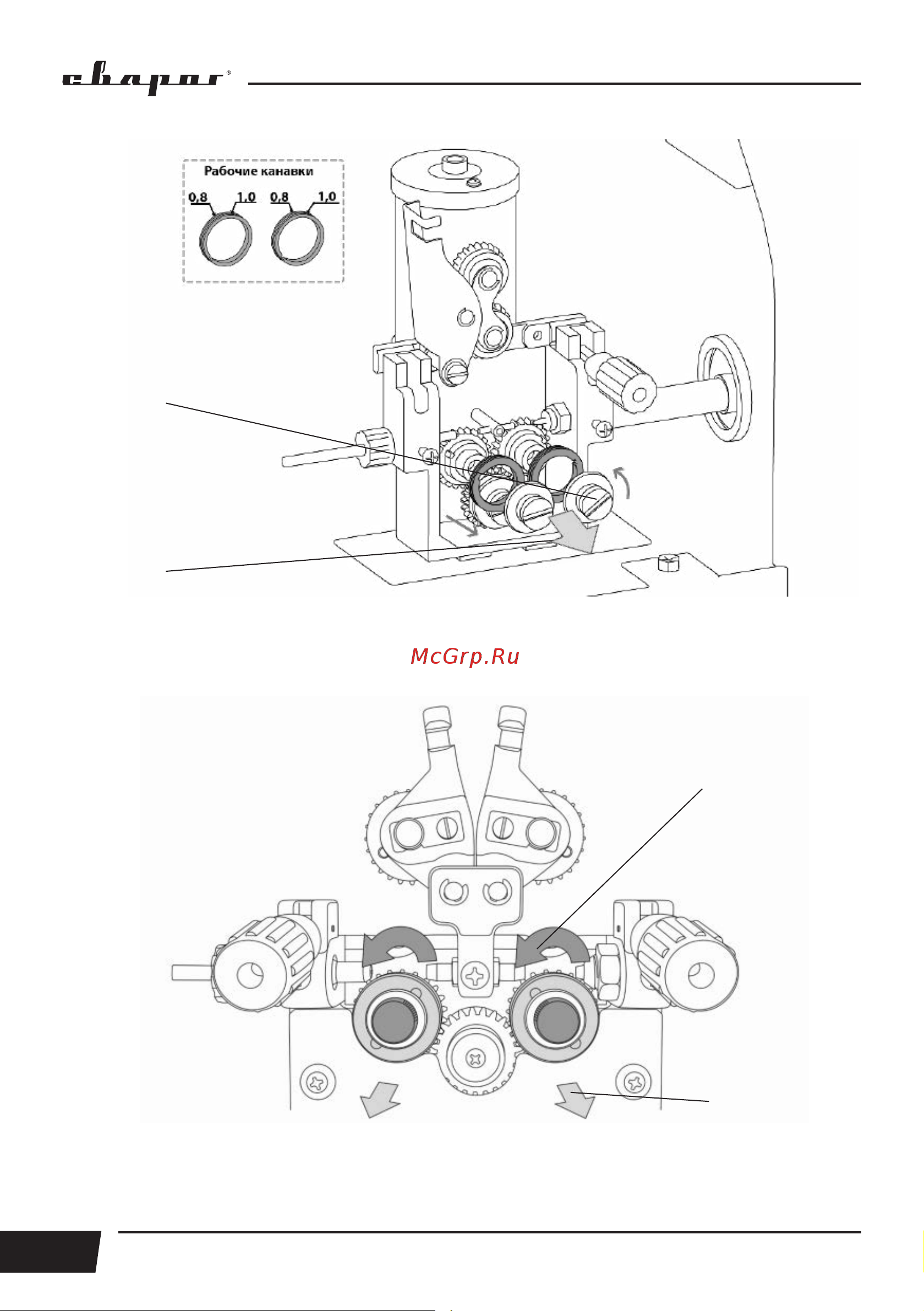

Рис. 8.3.5. Порядок смены подающего ролика WF-501.
1) Открутите прижимной винт. 2) Переверните или поменяйте ролик.
3) Выполните сборку в обратной последовательности.
Рис. 8.3.6. Порядок смены подающего ролика WF-502 Digital, WF-503NAVY
1) Открутите прижимной винт. 2) Переверните или поменяйте ролик.
3) Выполните сборку в обратной последовательности.
1
2
1
2
