93
TECH MIG 3500, TECH MIG 5000
6. Для защиты сварочного шва подождите некоторое время, закройте вентиль на горелке.
Способ поджига от присадочного прутка используется, если предъявляются повышенные
требования к качеству сварного шва.

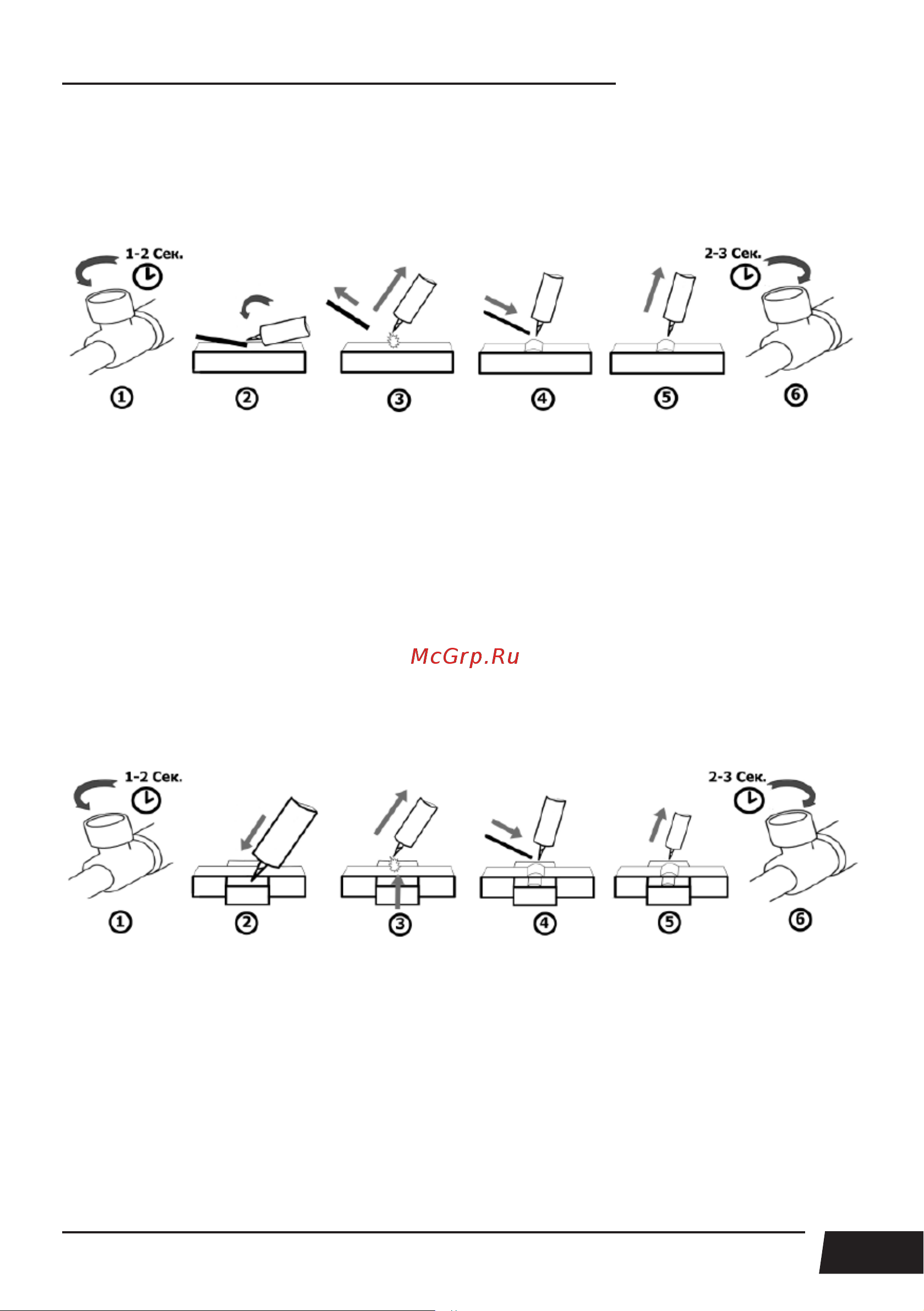

Рис. 14.6.3. Способ поджига дуги от присадочного прутка.
1. Откройте вентиль на горелке, продуйте защитным газом тракт горелки.
2. Подведите присадочный пруток и кончик электрода к зоне розжига, дотроньтесь кончиком
электрода до прутка.
3. Резким движением отведите пруток в сторону, а горелку – вверх до появления сварочной
дуги.
4. Наклоните горелку и подайте присадочный пруток.
5. Для окончания процесса сварки резко отведите горелку вверх.
6. Для защиты сварочного шва подождите некоторое время, закройте вентиль на горелке.
Способ поджига на выводной пластине используется, если предъявляются повышенные
требования к качеству сварного шва и есть возможность установить выводные пластины.
Рис. 14.6.4. Способ поджига дуги на выводной пластине.
1. Откройте вентиль на горелке, продуйте защитным газом тракт горелки.
2. Коснитесь кончиком вольфрамового электрода поверхности выводной пластины.
3. Отведите горелку вверх до появления сварочной дуги и переведите дугу на свариваемое
изделие.
4. Наклоните горелку и подайте присадочный пруток.
5. Для окончания процесса сварки резко отведите горелку вверх.
6. Для защиты сварочного шва подождите некоторое время, закройте вентиль на горелке.
