29
TECH MIG 3500, TECH MIG 5000
8.3. ПОРЯДОК УСТАНОВКИ ПОДАЮЩИХ РОЛИКОВ И ЗАПРАВКИ
СВАРОЧНОЙ ПРОВОЛОКИ
1. Откройте механизм подачи проволоки подающего устройства. Потяните на себя меха-
низм прижима, потяните вверх прижимные ролики (См. рис. 8.3.1) для WF-501.

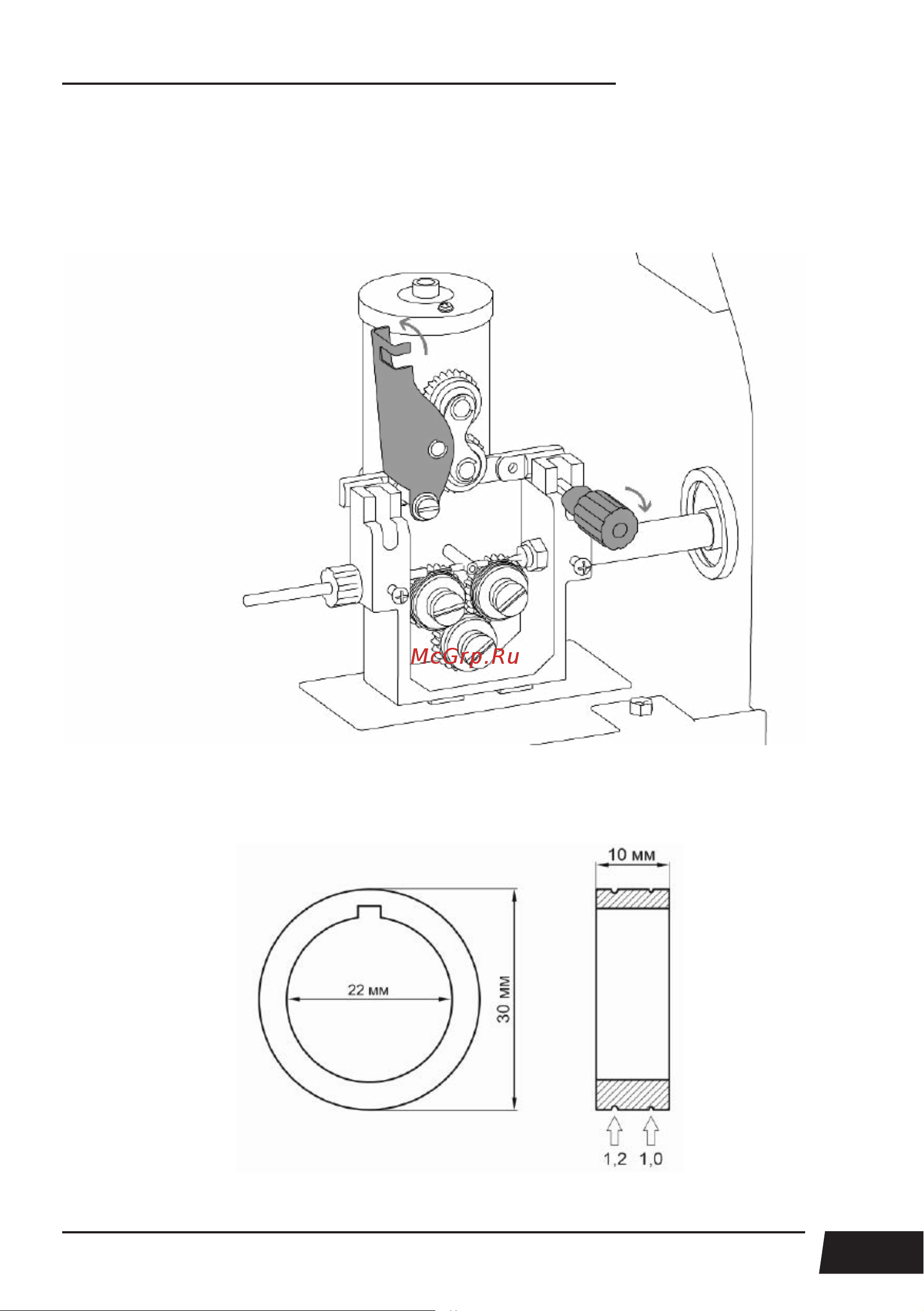

Рис. 8.3.1. Открытие механизма подачи проволоки WF-501.
В зависимости от диаметра сварочной проволоки выберите канавку на подающем ролике
(См. рис. 8.3.2).
Рис. 8.3.2. Общий вид подающего ролика для подающего устройства WF-501.
