38
8.5. ПОДКЛЮЧЕНИЕ ПОДОГРЕВАТЕЛЯ ГАЗА
При использовании защитного газа СО
2
рекомендовано подключать подогреватель.
При интенсивной работе в нижней части баллона СО
2
может образовываться большое
количество влаги из-за перепада температур. Для исключения попадания влаги в сварочный
шов и возможного обмерзания редуктора или регулятора газа на задней панели аппарата
установлен специальный разъем с напряжением питания 36 В для подключения подогревателя
газа (См. рис. 8.5.1).

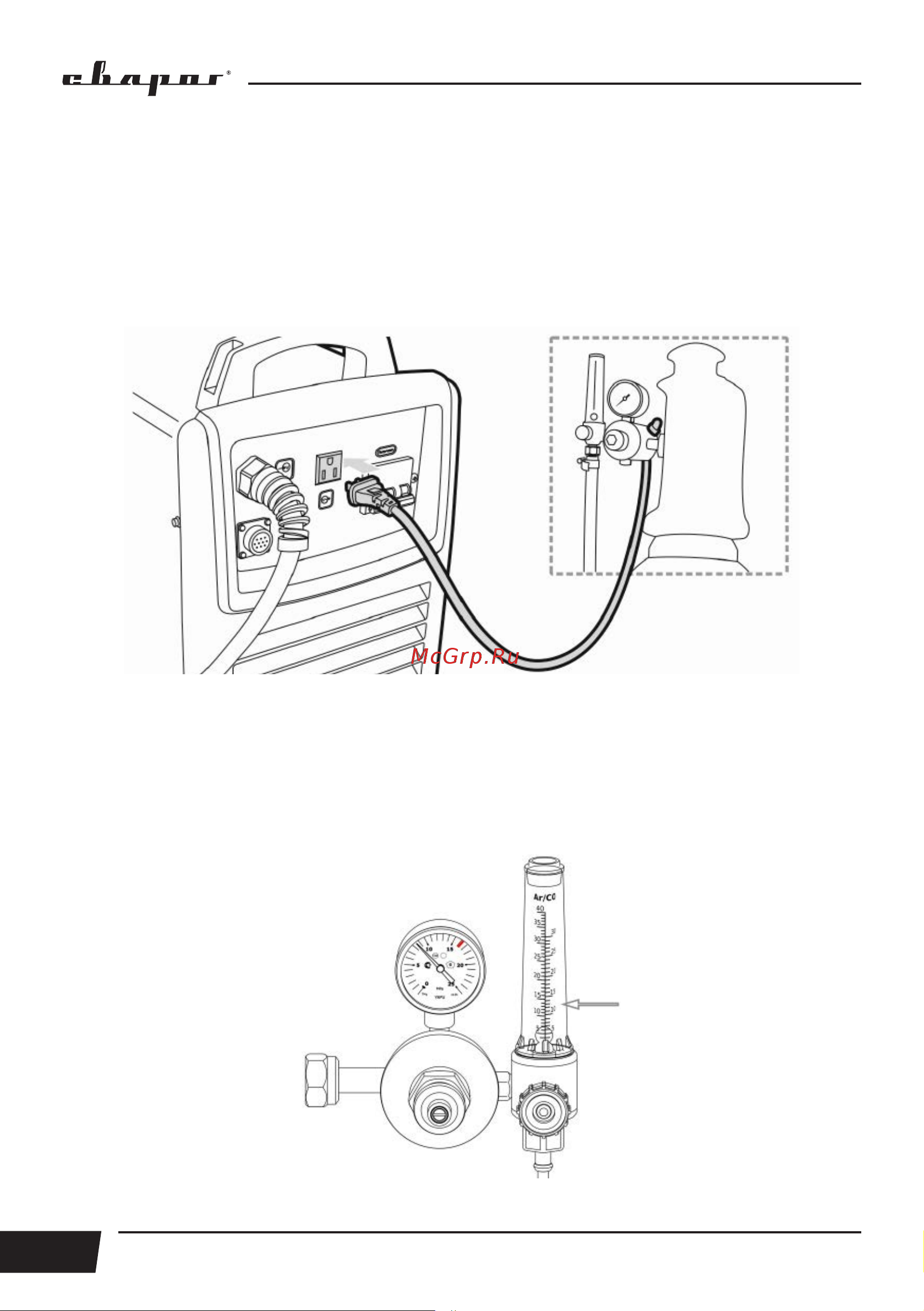

Рис. 8.5.1. Подключение подогревателя газа.
8.6. УСТАНОВКА РАСХОДА ГАЗА
Установите необходимый расход газа (См. рис. 8.6.1) в зависимости от выполняемых задач
(См. табл. 9.14.2). Давление газа в большинстве случаев выбирается в диапазоне от 0,1 до
0,3 Мра.
Рис. 8.6.1. Установка расхода газа.
Шкала расхода
защитного газа
