54
Форма потока газа зависит от типа сварного соединения, скорости сварки и движения воз-
душных масс (ветер, сквозняк). При сварке угловых и стыковых внутренних швов защита
лучше, чем при сварке угловых швов с наружной стороной угла (См. рис. 9.9.2).

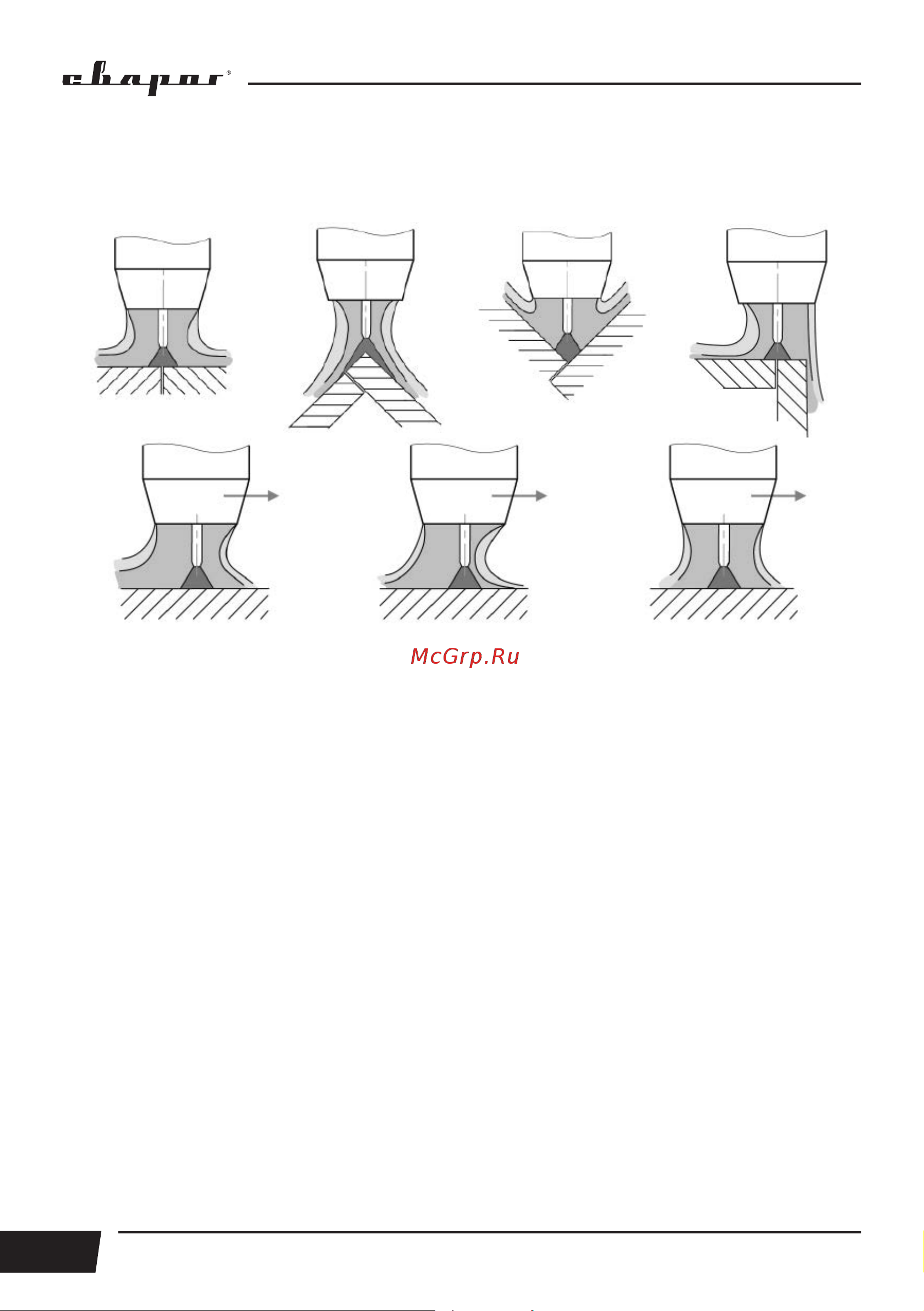

Рис. 9.9.2. Влияние типа соединения на форму потока.
А) Нормальная. Б) Слишком высокая. В) Слишком маленькая.
А Б В
