21
TECH MIG 3500, TECH MIG 5000
7.4. РЕЖИМЫ РАБОТЫ СВАРОЧНОЙ ГОРЕЛКОЙ 2Т, 4Т SYN, 4T
Двухтактный режим (2Т) рекомендуется использовать при длине сварочных швов до
200 мм (См. рис. 7.4.1). Заварка кратера работает только в режиме 4Т.

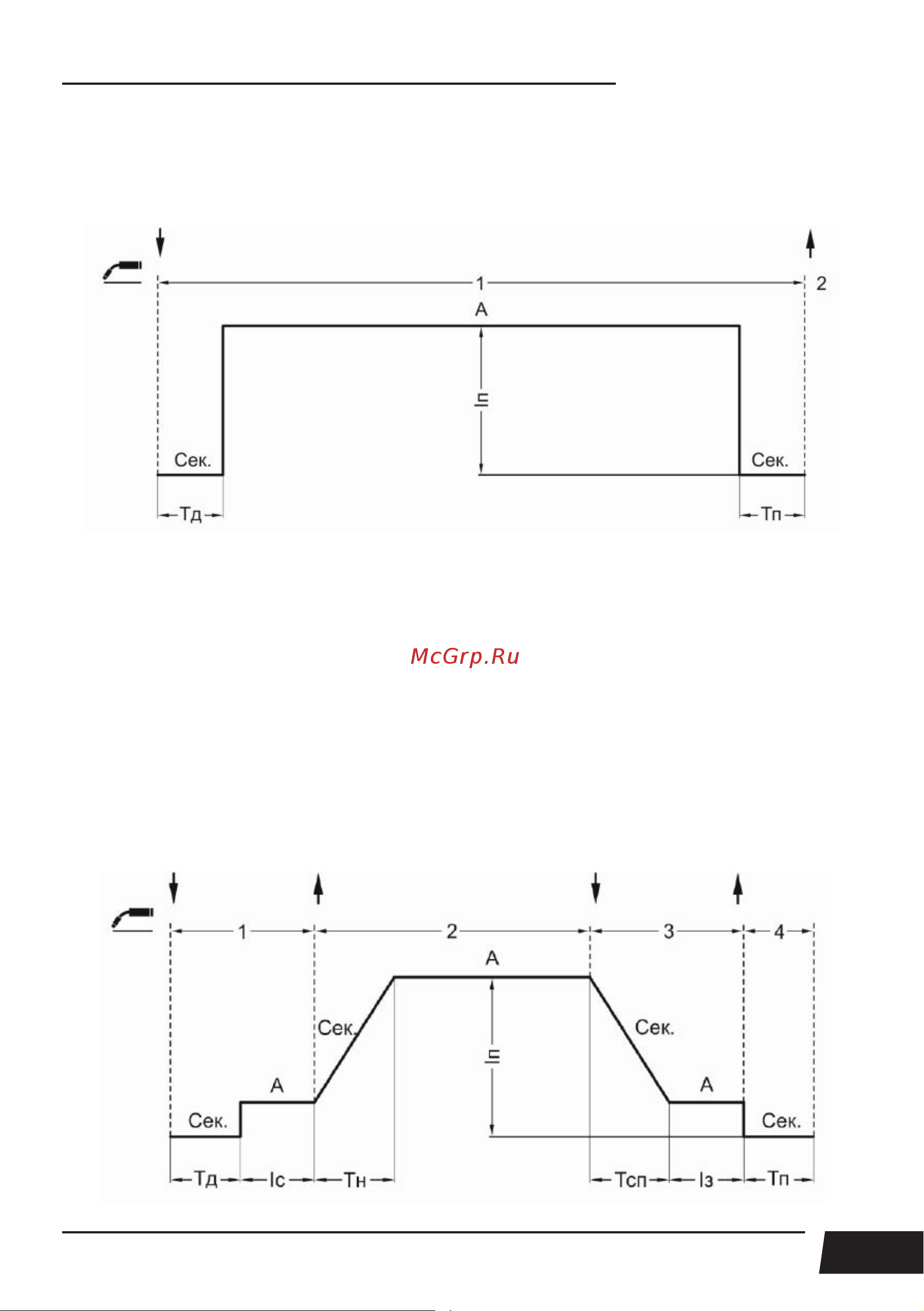

Рис. 7.4.1. Режим работы аппарата 2T.
1-й такт:
• Нажмите и удерживайте кнопку сварочной горелки.
• Начнется отсчет установленного времени продува газа до сварки.
• Начнется подача проволоки, возникнет основная дуга.
2-й такт:
• Отпустите кнопку горелки.
• Подача проволоки прекратится, дуга погаснет, начнется отсчет установленного времени
продува газа.
Четырехтактный синергетический режим (4Т SYN, синергетические настройки) рекомен-
дуется использовать при длине сварочных швов свыше 200 мм (См. рис. 7.4.2). Cварочный
ток и напряжение на дуге при плавном старте и заварке кратера подстраиваются авто-
матически.
Рис. 7.4.2. Режим работы аппарата 4Т SYN.
