22
1-й такт:
• Нажмите и удерживайте кнопку сварочной горелки.
• Начнется отсчет установленного времени продува газа до сварки.
• Начнется подача проволоки, возникнет основная дуга.
• Стартовый ток достигнет установленного значения.
2-й такт:
• Отпустите кнопку сварочной горелки.
• За установленное время нарастания основной ток достигнет установленного значения.
3-й такт:
• Нажмите и удерживайте кнопку сварочной горелки.
• За установленное время спада ток завершения достигнет установленного значения.
4-й такт:
• Отпустите кнопку сварочной горелки.
• Начнется отсчет установленного времени продува газа после сварки, подача сварочной
проволоки прекратится.
Четырехтактный ручной режим (4T, ручные настройки) применяется при сварке алюми-
ния, больших толщин металлов и сварке прерывистых швов (См. рис. 7.4.3). Настройки ско-
рости подачи проволоки и напряжения на дуге выполняются отдельно, что позволяет
получить стартовый ток и ток завершения больше основного сварочного тока.

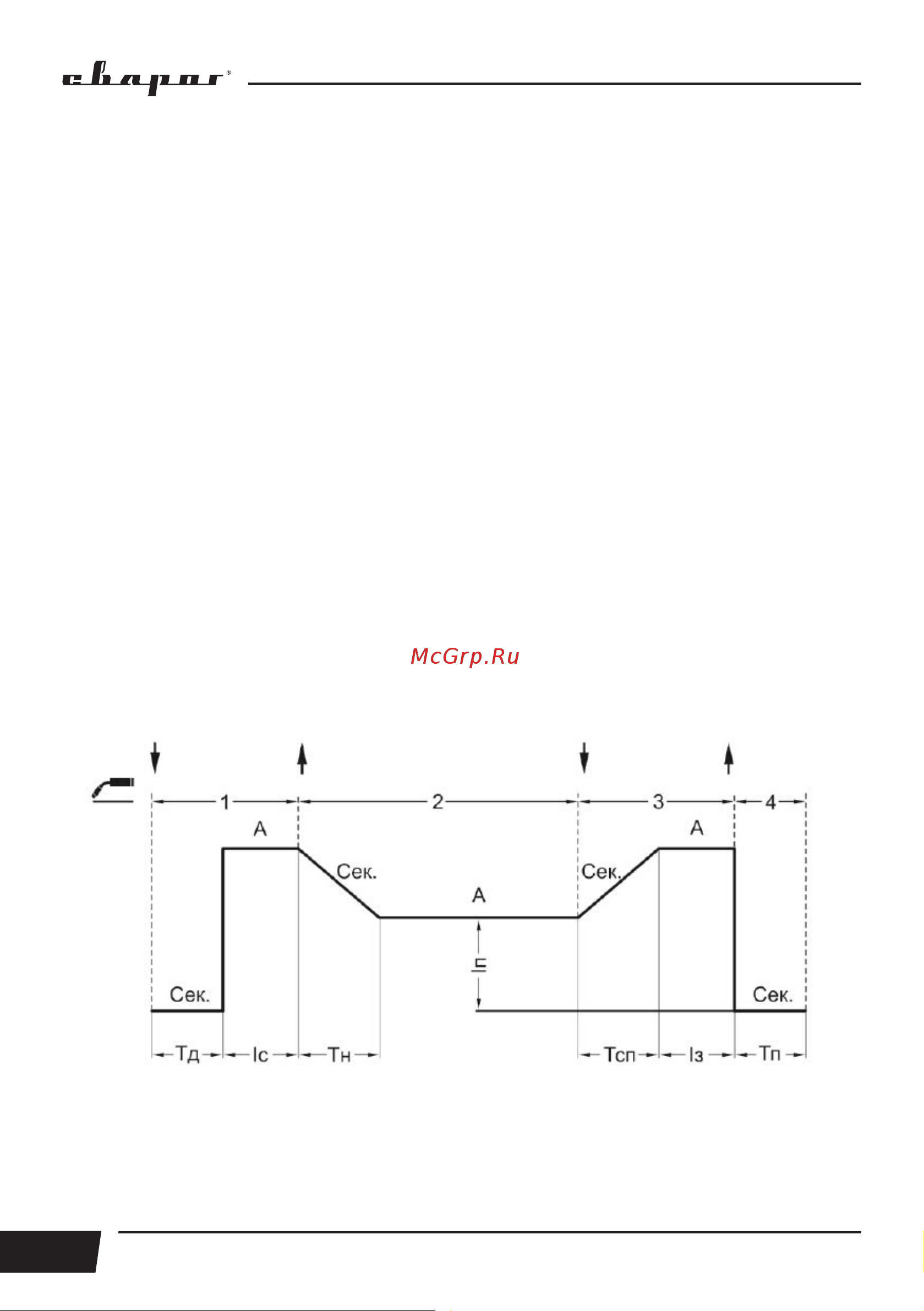

Рис. 7.4.3. Режим работы аппарата 4Т.
1-й такт:
• Нажмите и удерживайте кнопку сварочной горелки.
• Начнется отсчет установленного времени продува газа до сварки.
