31
TECH MIG 3500, TECH MIG 5000
В зависимости от диаметра сварочной проволоки выберите канавку на подающем ролике
(См. рис. 8.3.4).

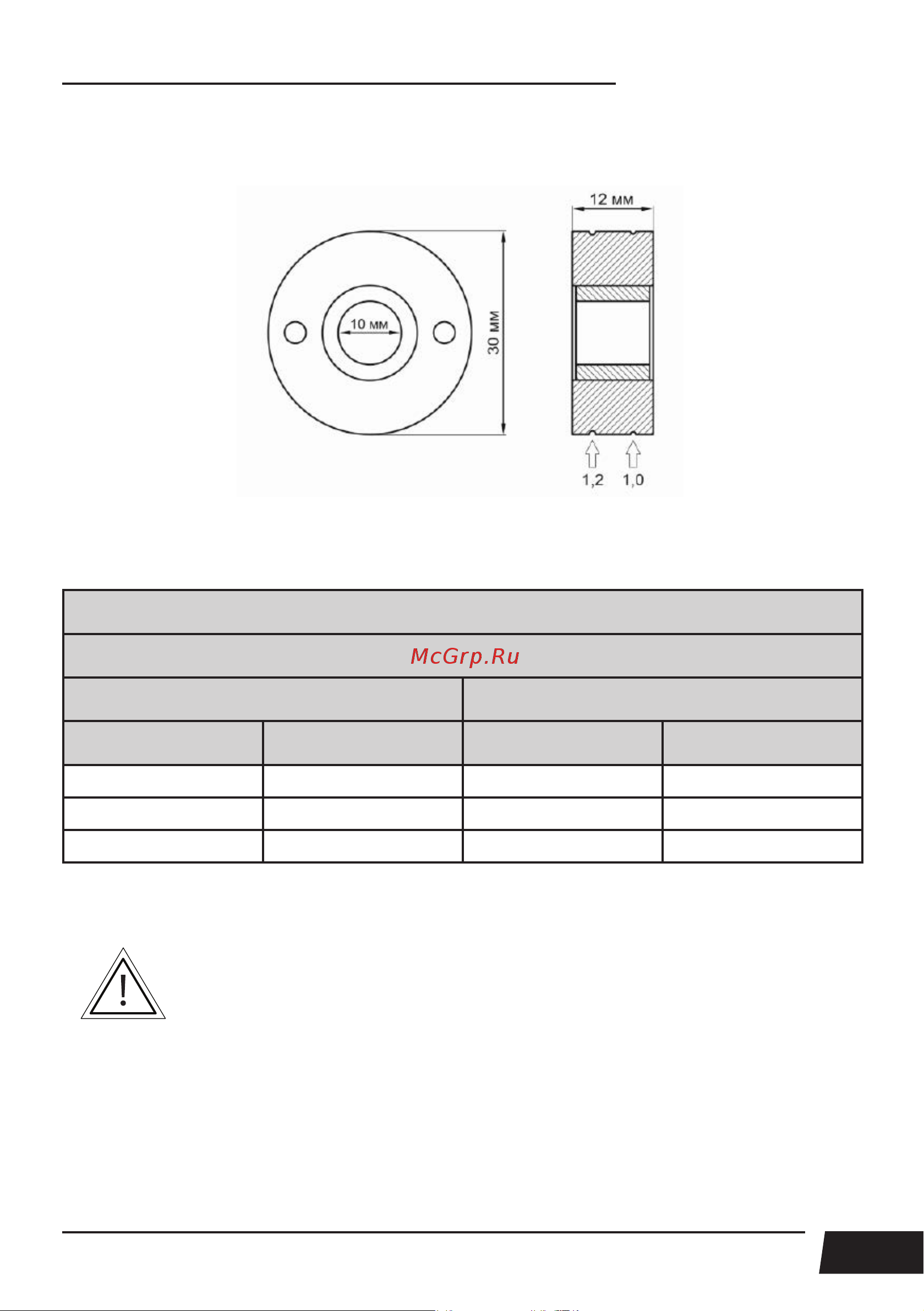

Рис. 8.3.4. Общий вид подающего ролика для подающего устройства WF-502 Digital,
WF-503 NAVY.
Таблица 8.3.1. Подающие ролики подающего устройства WF-502 Digital, WF-503 NAVY.
Ролики подающие
Тип проволоки
Низкоуглеродистая, легированная Алюминиевая
Диаметр, мм Артикул Диаметр, мм Артикул
0,8 – 1,0 10054934 – –
1,0 – 1,2 10054932 1,0 – 1,2 10054930
1,2 – 1,6 10054935 1,2 – 1,6 10054931
2. Установите необходимую канавку в зависимости от диаметра сварочной проволоки ро-
лик (См. рис. 8.3.2 для WF-501 и рис. 8.3.4 для WF-502 Digital, WF-503 NAVY).
Перед заправкой сварочной проволоки убедитесь в соответствии типа и
диаметра направляющего канала в зависимости от типа и диаметра сва-
рочной проволоки.
