40
9. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ
MIG/MAG И FCAW СВАРКИ
ВНИМАНИЕ! Данные рекомендации носят ознакомительный характер.
Один из наиболее применяемых видов сварки. Обладает хорошей производительностью,
позволяет сваривать большие толщины. Отсутствуют операции по зачистке и удалению шла-
ка. Возможность визуального наблюдения за образованием сварочного шва.
Краткое обозначение способов сварки:
• MIG – полуавтоматическая сварка в среде инертных газов;
• MAG – полуавтоматическая сварка в среде активных газов;
• FCAW – полуавтоматическая сварка порошковой проволокой.
9.1. СМЕНА ПОЛЯРНОСТИ
При полуавтоматической сварке в среде защитных газов существует два способа подклю-
чения сварочного оборудования для работы на постоянном токе (См. рис. 9.1.1):

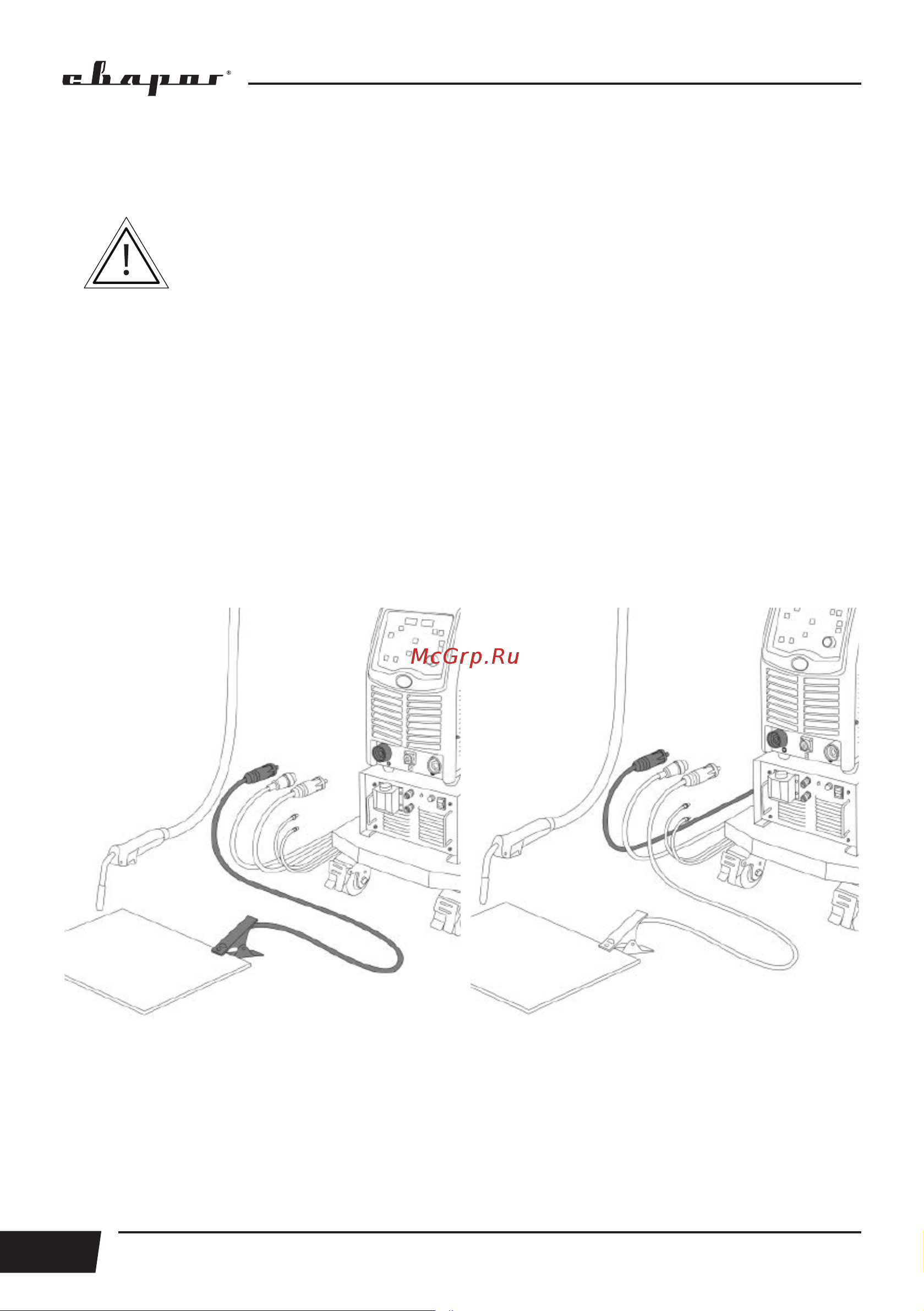

Рис. 9.1.1. Выбор полярности при MIG/MAG и FCAW сварке.
• Прямая полярность: горелка подсоединена к разъёму «-», а заготовка подсоединена к
разъёму «+». Используется при сварке порошковой проволокой.
• Обратная полярность: горелка подсоединена к разъёму «+», а заготовка подсоединена
к разъёму «-». Основной способ подключения. Применяется при сварке сплошной проволо-
кой (углеродистой, нержавеющей, алюминиевой).
Прямая
полярность
Обратная
полярность
