44

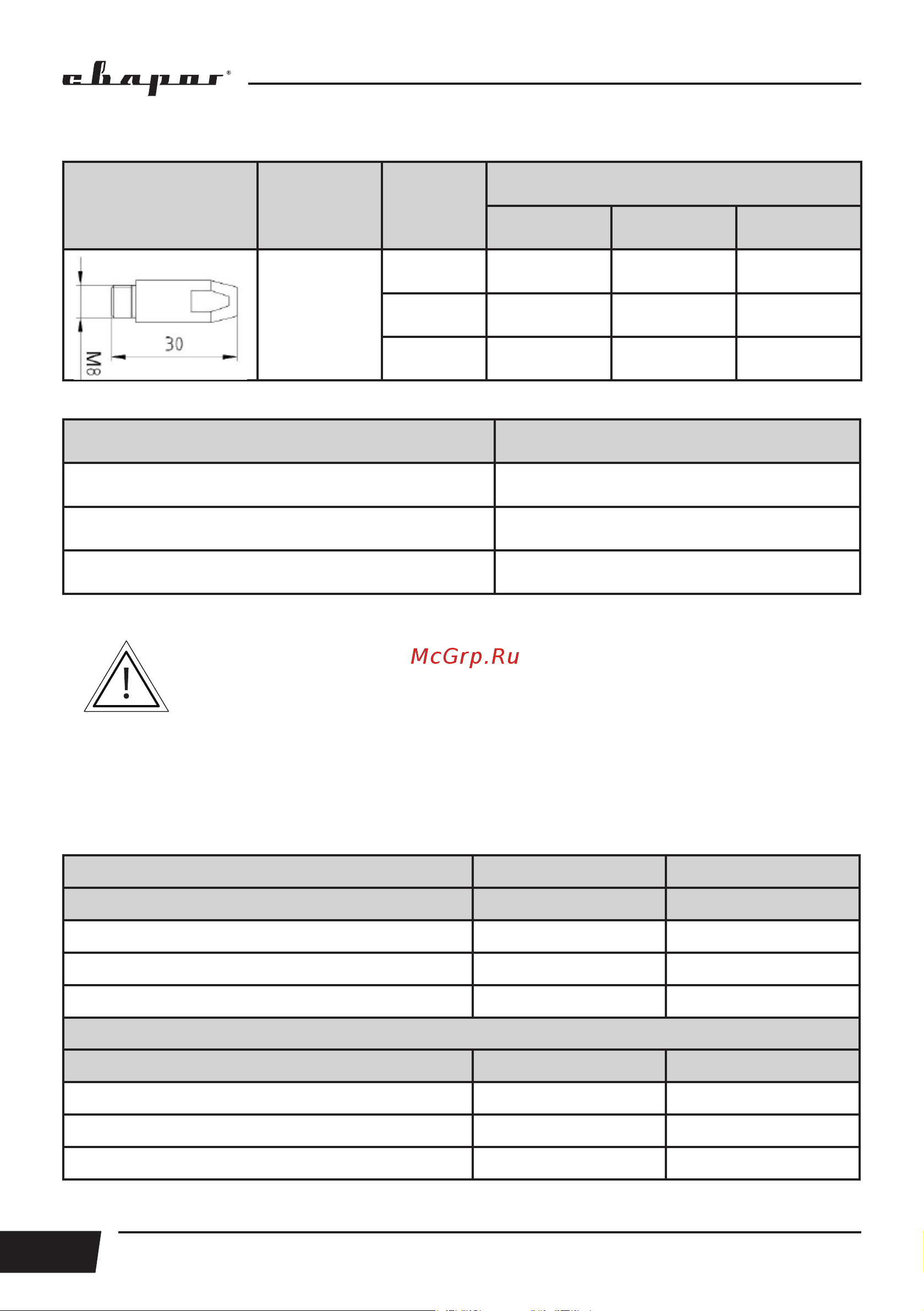

Таблица 9.3.3. Сварочные наконечники для горелок типа TECH MS 450.
Тип наконечника
Вставка под
наконеч-
ник
Диаметр
проволо-
ки
Артикул
E-CU CU-CR-ZR E-CU-AL
ICF0001
1,0 мм ICU0005-10R ICU0005-80 ICU0005-60
1,2 мм ICU0005-12 ICU0005-82 ICU0005-62
1,6 мм ICU0005-16 ICU0005-86 ICU0005-66
Таблица 9.3.4. Применение сварочных наконечников.
Наименование Тип применяемой проволоки
E-CU Омедненная
CU-CR-ZR Нержавеющая
E-CU-AL Алюминиевая
Перед началом сварки при изменении диаметра или марки проволоки не-
обходимо заменить токоподводящий наконечник и направляющий канал.
При использовании алюминиевой проволоки направляющий канал необ-
ходимо заменить на тефлоновый.
9.4. СМЕНА СТАЛЬНОГО НАПРАВЛЯЮЩЕГО КАНАЛА
Порядок смены стального направляющего канала показан на рисунке 9.4.1.
Таблица 9.4.1. Разновидность стальных каналов.
Стальной канал для проволоки 0,6 – 0,9 мм TECH MS 36 TECH MS 450
Синий Артикул Артикул
3 м IIC0500 –
4 м IIC0506 –
5 м IIC0507 –
Стальной канал для проволоки 1,0 – 1,2 мм
Красный Артикул Артикул
3 м IIC0560 –
4 м IIC0566 –
5 м IIC0567 –
