Сварог TECH MIG 5000 Digital (N275) [68/120] Горячий старт форсаж дуги vrd
![Сварог TECH MIG 5000 Digital (N275) [68/120] Горячий старт форсаж дуги vrd](/views2/1913697/page68/bg44.png)
68

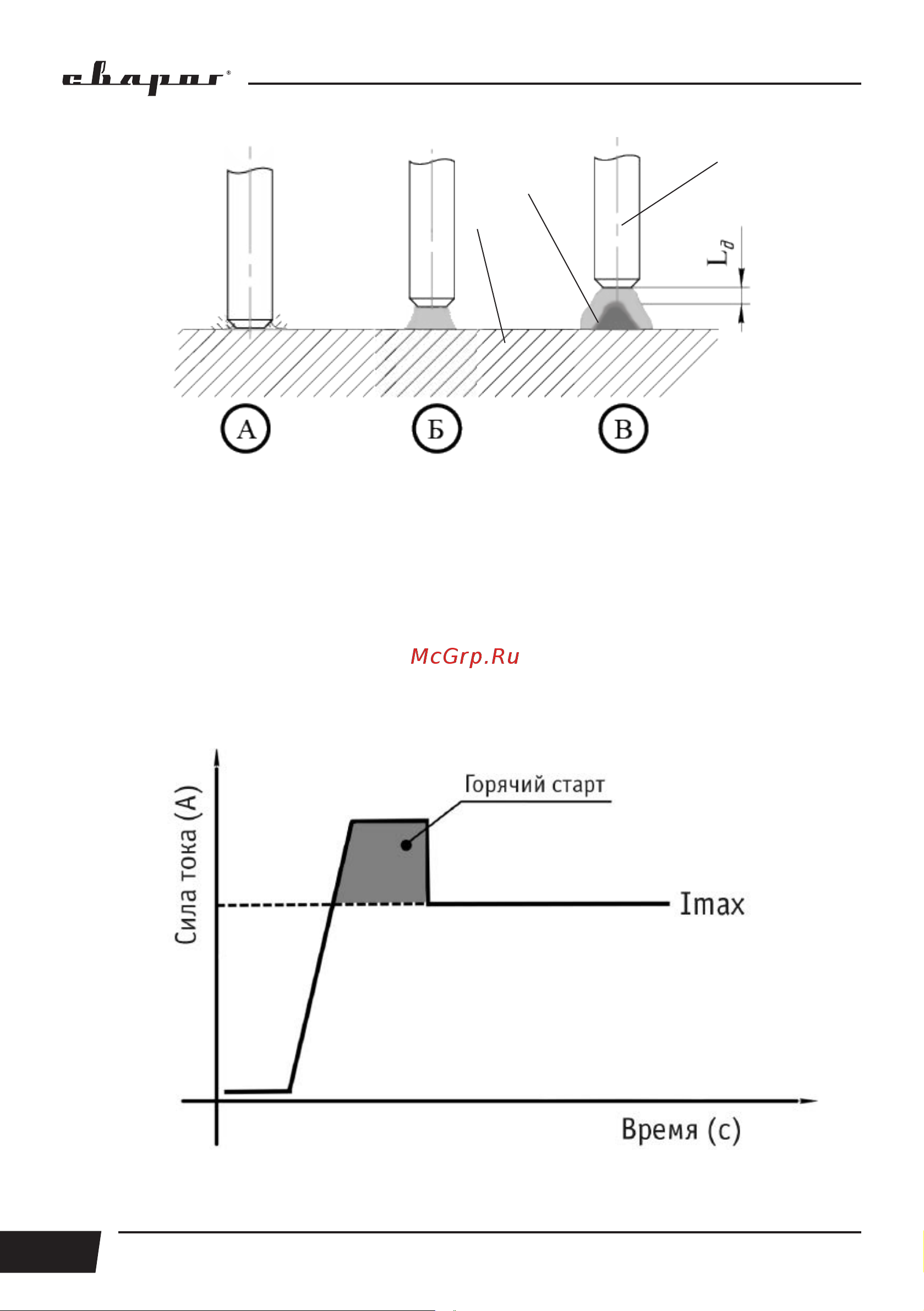

Рис. 11.2. Схема образования дуги:
А) короткое замыкание; Б) образование дуги; В) правильное положение электрода при сварке,
где: 1 – металл, 2 – электрическая дуга, 3 – электрод, Lд – расстояние от электрода до поверхности
сварочной ванны.
11.1. ГОРЯЧИЙ СТАРТ, ФОРСАЖ ДУГИ, VRD
Горячий старт: для обеспечения лучшего поджига дуги в начале сварки инвертор автома-
тически повышает сварочный ток. Это позволяет значительно облегчить начало сварочного
процесса (См. рис. 11.1.1).
Рис. 11.1.1. Горячий старт.
1
2
3
