27
TECH MIG 3500, TECH MIG 5000
8.2. УСТАНОВКА КАТУШКИ С ПРОВОЛОКОЙ
Установка катушки D300
1. Откройте защитный кожух сварочной проволоки (См. рис. 8.2.1).

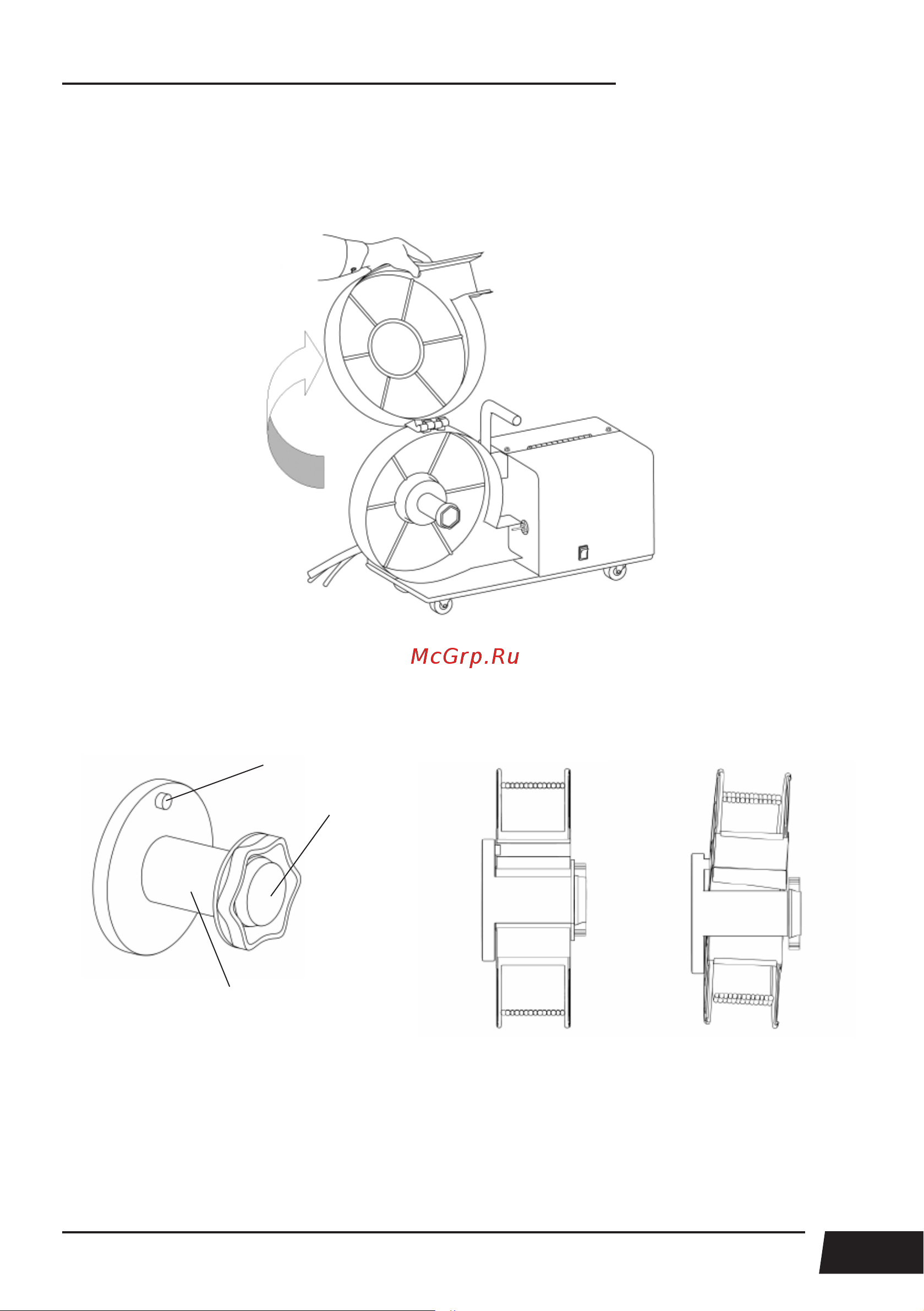

Рис. 8.2.1. Открытие дверцы защитного кожуха.
2. Установите катушку с проволокой D300 на ось катушки (См. рис. 8.2.2). Не допускайте
перекоса катушки (См. рис. 8.2.3).
Рис. 8.2.2. Ось катушки.
1) Фиксатор катушки.
2) Прижимная гайка.
3) Ось катушки.
Рис. 8.2.3. Установка катушки с проволокой D300
на ось катушки.
а) Правильно. б) Неправильно.
3. Для правильной установки катушки совместите направляющее отверстие катушки и
фиксатор катушки.
А Б
1
2
3
