52

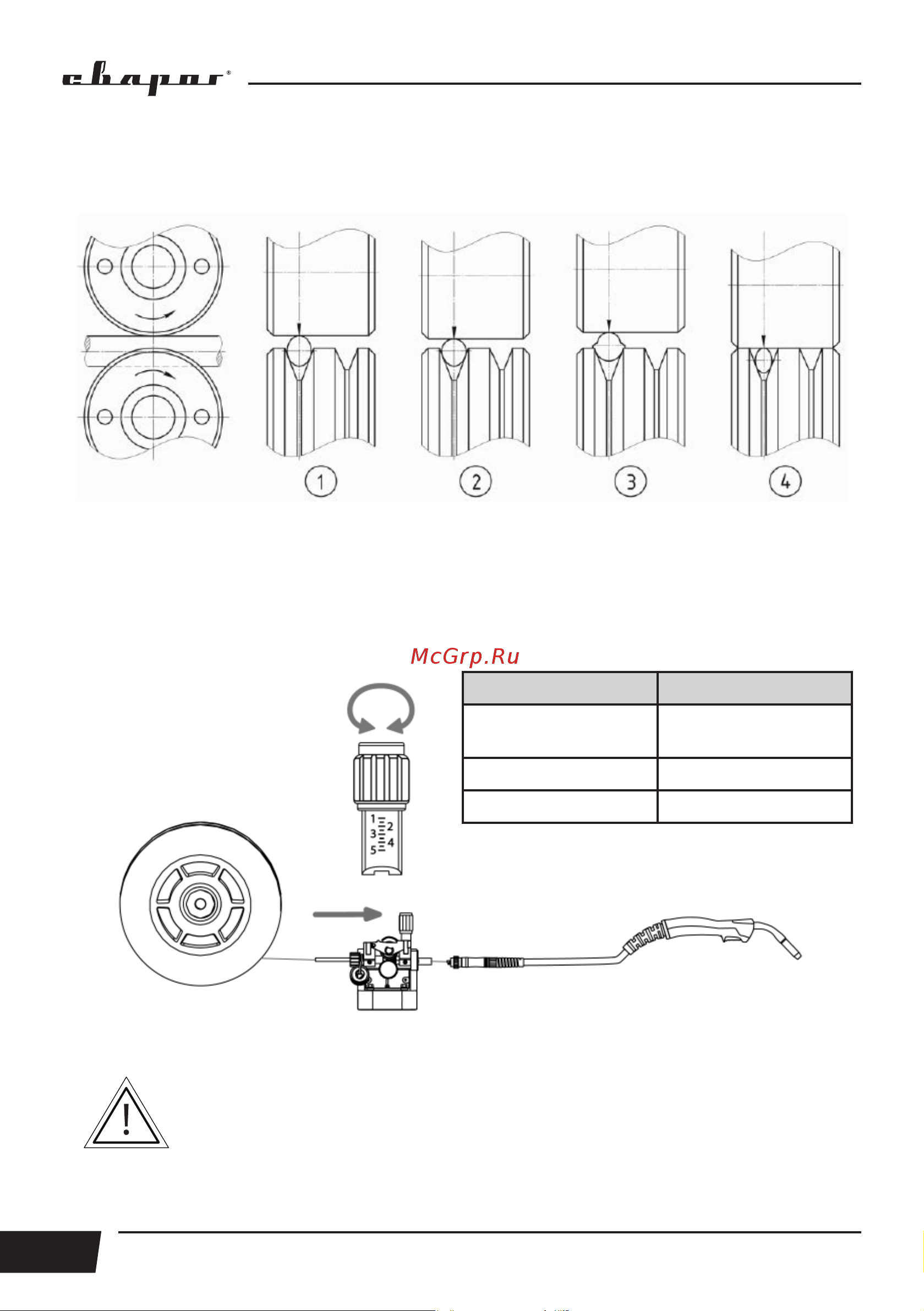

Основные проблемы, встречающиеся при неправильно подобранных параметрах ролика и
сварочной проволоки, показаны на рисунке 9.7.2.
Рис. 9.7.2. Усилие зажатия сварочной проволоки.
1) Нормальное усилие зажатия. 2) Чрезмерное усилие зажатия. 3) Слишком большой
диаметр проволоки. 4) Слишком маленький диаметр проволоки.
Выбор усилия зажатия сварочной проволоки показан на рисунке 9.7.3.
Рис. 9.7.3. Выбор усилия зажатия сварочной проволоки.
Не допускайте чрезмерного зажатия сварочной проволоки – это приведет
к износу подающих роликов, направляющего канала и выходу из строя
электромотора механизма подачи сварочной проволоки.
Тип материала Усилие
Низкоуглеродистая,
легированная
2,5 – 3,5
Алюминиевая 1 – 2,5
Порошковая 2 – 2,5
