19
TECH MIG 3500, TECH MIG 5000
7.2. ЦИКЛОГРАММА СВАРКИ MIG/MAG

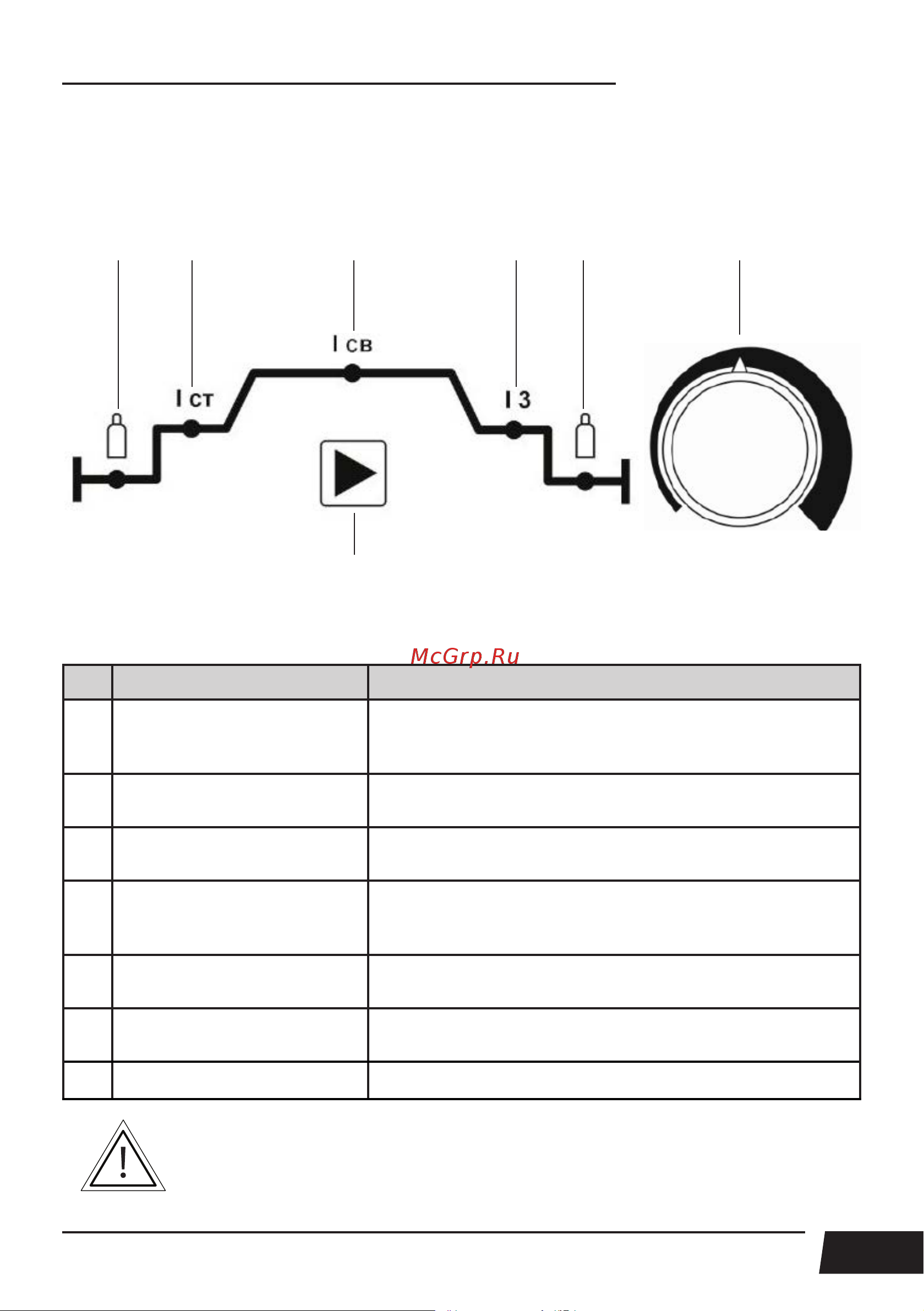

На рис. 7.2.1 изображена циклограмма сварочного процесса в 4Т режиме.
Рисунок 7.2.1. Циклограмма сварки в 4Т режиме.
Таблица 7.2.1. Описание параметров циклограммы.
Поз. Параметры Описание
1
Предварительный продув
газа
Используется до начала сварки, для удаления остаточ-
ного воздуха в сварочной горелке и для исключения
образования дефектов в начале сварочного процесса.
2
Начальный (стартовый) ток
MIG/MAG
Используется для исключения образования непровара
либо прожига основного металла в начале сварки.
3 Сварочный ток
Основной сварочный ток. Выбирается в зависимости от
толщины основного металла.
4 Ток завершения
Применяется, в основном, для заварки кратера либо ис-
ключения прожига основного металла при окончании
сварочного процесса.
5 Продув газа после сварки
Используется для защиты окончания сварочного шва от
воздействия окружающей среды.
6 Регулятор параметров
Используется для переключения параметров цикло-
граммы (См. таблицу 7.0.1, п. 11).
7
Кнопка переключения
Переключает параметры циклограммы.
Функция горячего старта и заварки кратера работает, пока нажата кнопка
сварочной горелки.
1 2 3
7
4 5 6
