53
TECH MIG 3500, TECH MIG 5000
9.8. ВЫБОР ЗАЩИТНОГО ГАЗА
Углекислый газ СО
2
(двуокись углерода) в газообразном состоянии представляет собой
бесцветный газ без запаха. Применяется для защиты сварочной ванны от атмосферного воз-
действия. Для выполнения ответственных конструкций рекомендовано использовать угле-
кислоту высшего или первого сорта (См. табл. 9.8.1).
Таблица 9.8.1. Характеристика марок углекислого газа.
Марка углекислоты
Углекислота
сварочная
высшего сорта
Углекислота
сварочная
первого сорта
Объемная доля углекислого газа, %, не менее 99,8 99,5
Доля воды, %, не более нет нет
Содержание водяных паров, г/м
3
, не более 0,037 0,184
Применяется в большинстве случаев для сварки углеродистых, конструкционных и низко-
легированных сталей.
Смесь газов 80%Ar20%CO
2
, содержащая 80% аргона и 20% углекислого газа, применяется
при предъявлении повышенных требований к сварному шву. Обеспечивает максимальную
глубину проплавления при минимальном количестве брызг.
9.9. ЭФФЕКТИВНОСТЬ ГАЗОВОЙ ЗАЩИТЫ
Надежная защита зоны сварки газом является одним из критериев получения качествен-
ного сварного соединения. Защита необходима до полного затвердевания сварочной ванны.
Истечение защитного газа из сварочного сопла может быть неравномерным. С наружной сто-
роны газового потока защитный газ смешивается с кислородом, только его внутренняя часть
состоит из однородной защитной среды (См. рис. 9.9.1).

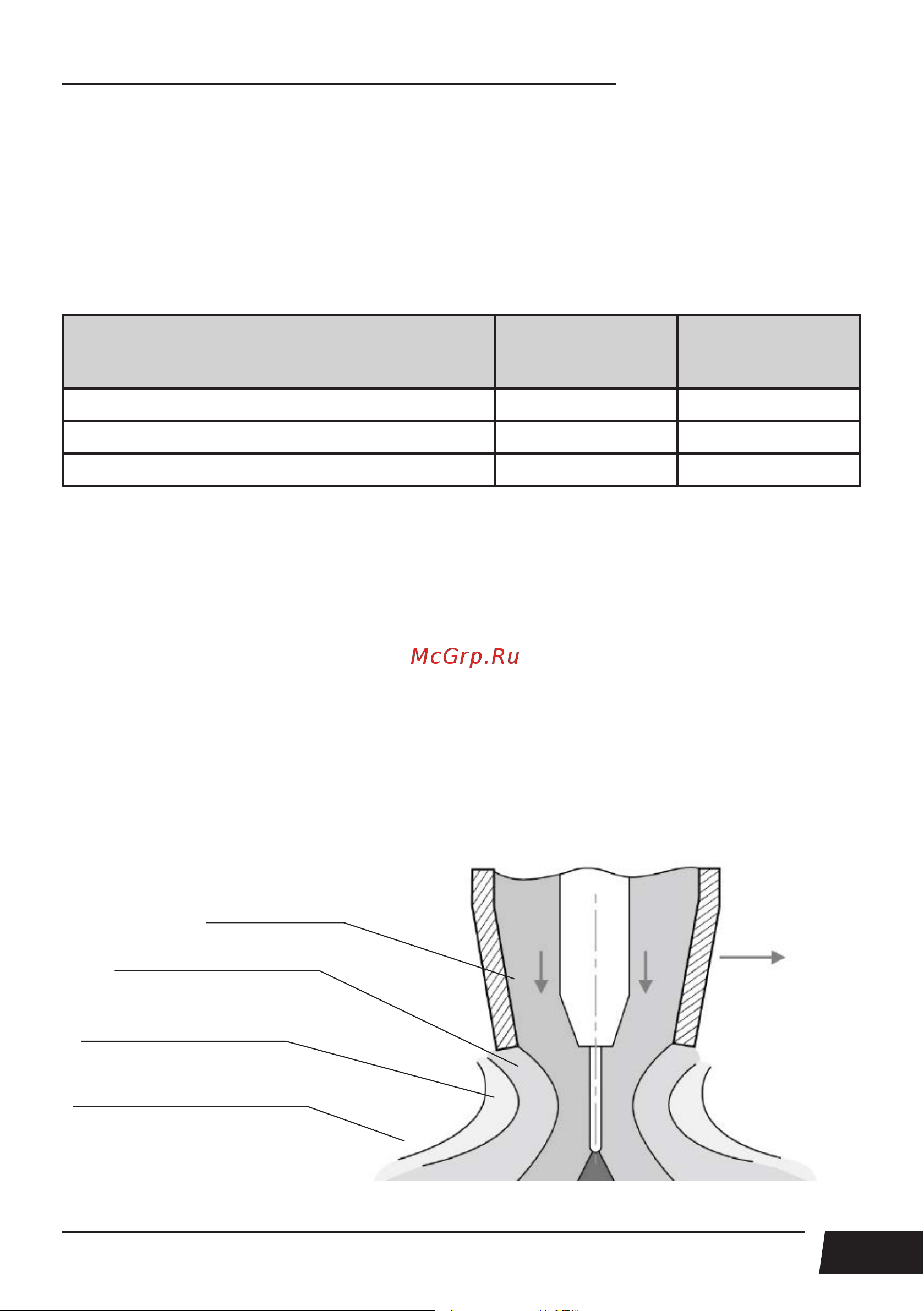

Рис. 9.9.1. Состав струи защитного газа.
100% СО
2
СО
2
+ 10-15% воздуха
СО
2
+ 50-60% воздуха
СО
2
+ более 80% воздуха
