47
TECH MIG 3500, TECH MIG 5000
9. Закрутите сварочный
наконечник.
10. Закрутите прижимную
гайку с помощью инструмента.

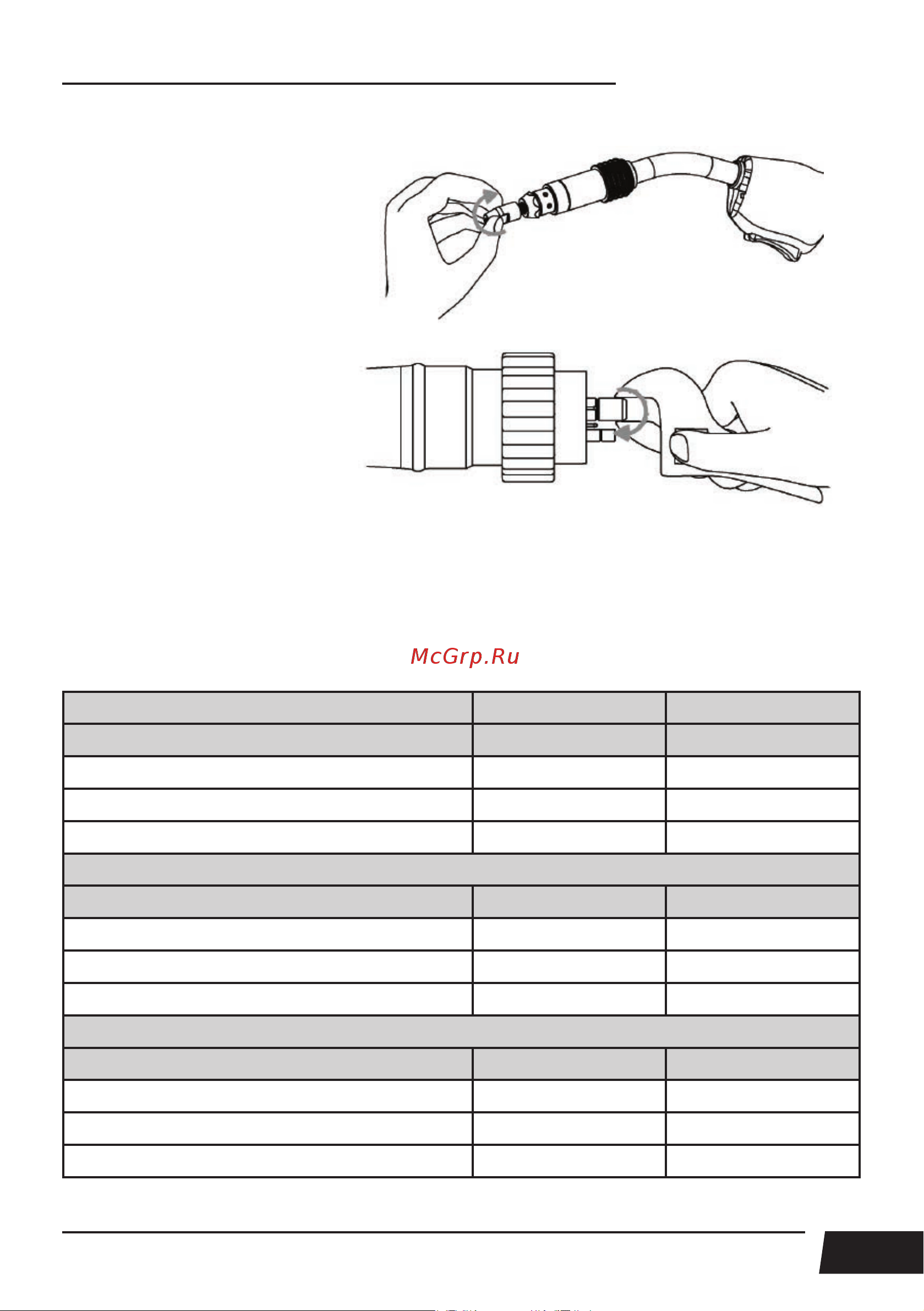

Рис. 9.4.1. Смена стального канала.
9.5. СМЕНА ТЕФЛОНОВОГО НАПРАВЛЯЮЩЕГО КАНАЛА
Порядок смены тефлонового направляющего канала показан на рисунке 9.5.1.
Таблица 9.5.1. Разновидность тефлоновых каналов TECH MS 36/450.
Тефлоновый канал для проволоки 0,6 – 0,9 мм
TECH MS 36 TECH MS 450
Синий Артикул Артикул
3 м IIC0100 –
4 м IIC0106 –
5 м IIC0107 –
Тефлоновый канал для проволоки 1,0 – 1,2 мм
Красный Артикул Артикул
3 м IIC0160 –
4 м IIC0166 –
5 м IIC0167 –
Тефлоновый канал для проволоки 1,2 – 1,6 мм
Желтый Артикул Артикул
3 м IIC0210 IIC0268
4 м IIC0216 IIC0269
5 м IIC0217 IIC0263
