41
TECH MIG 3500, TECH MIG 5000
9.2. ГОРЕЛКИ ДЛЯ ПОЛУАВТОМАЧЕСКОЙ СВАРКИ
Горелка представляет собой узел, обеспечивающий передачу тока, защитного газа и прово-
локи от сварочного аппарата к свариваемому изделию.
При нажатии кнопки горелки подается газ и ток. Внутри коаксиального кабеля по направ-
ляющему каналу подается проволока. Ток передается через сварочный наконечник.
Не превышайте ПН горелки. Если необходимо работать на максимальных режимах, то ре-
комендуется заменить горелку на более мощную.
Для работы понадобится предназначенная для этого горелка (См. рис. 9.2.1).
Таблица 9.2.1. Горелки для полуавтоматической сварки.
TECH MIG 3500 Digital (N274) TECH MIG 5000 Digital (N275)
Наименование
Длина,
м
Артикул Наименование
Длина,
м
Артикул
TECH MS 36
3 ICT2998
TECH MS 450
3 ICT1915
4 ICT2999 4 ICT1911
5 ICT2995 5 ICT1912

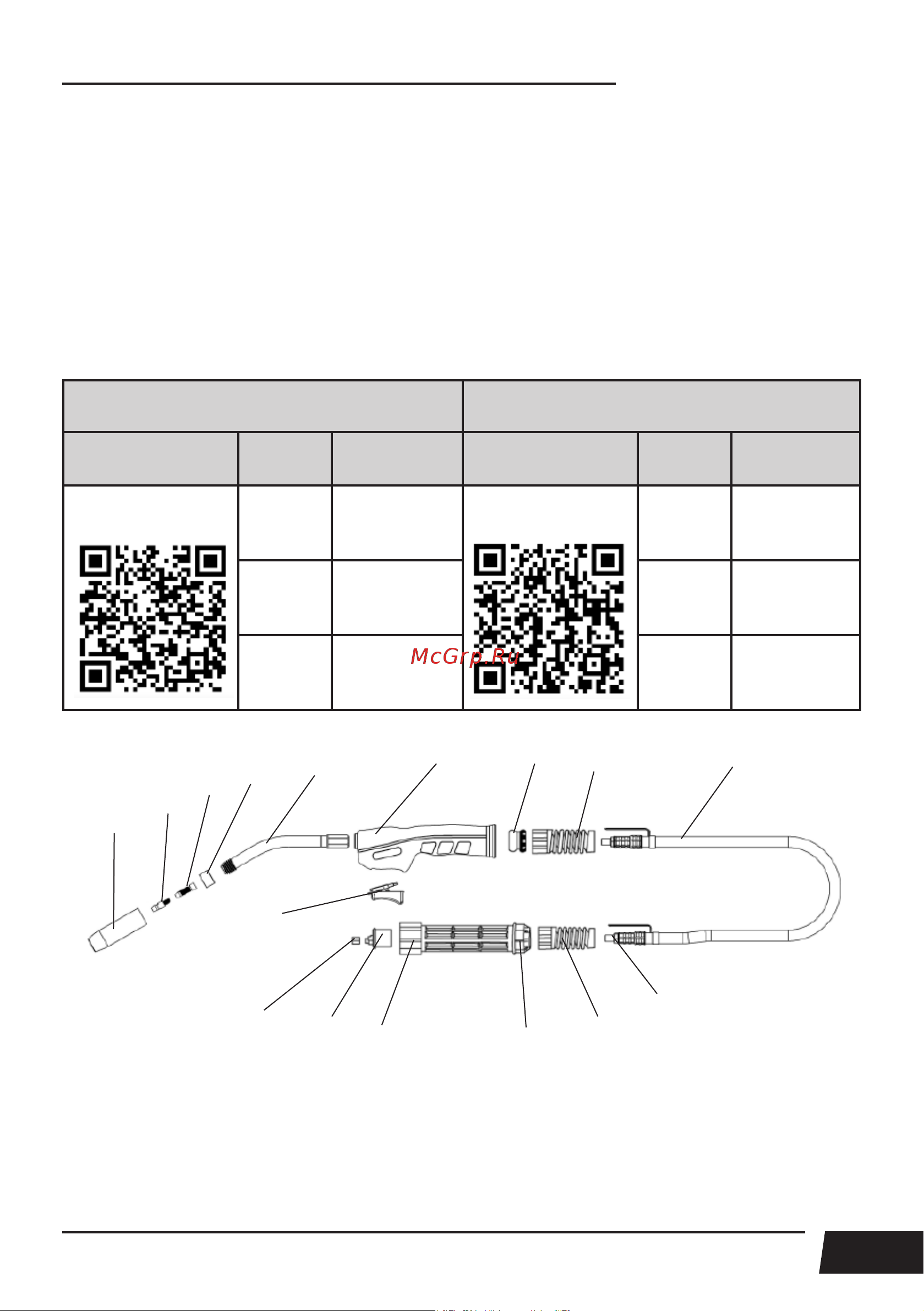

Рис. 9.2.1. Схема горелки для MIG сварки.
1) Сопло (См. табл. 9.3.1). 2) Сварочный наконечник (См. табл. 9.3.2, 9.3.3).
3) Диффузор газовый. 4) Изолятор. 5) Гусак. 6) Рукоятка. 7) Кнопка. 8) Кольцо.
9) Пружина. 10) Коаксиальный кабель. 11) Направляющий канал (См. табл. 9.4.1 и 9.5.1).
12) Пружина. 13) Кожух разъёма. 14) Гайка разъёма. 15) Соединение. 16) Гайка разъёма.
3
2
1
4
5
6
8
9
10
11
12
13
14
15
16
7
