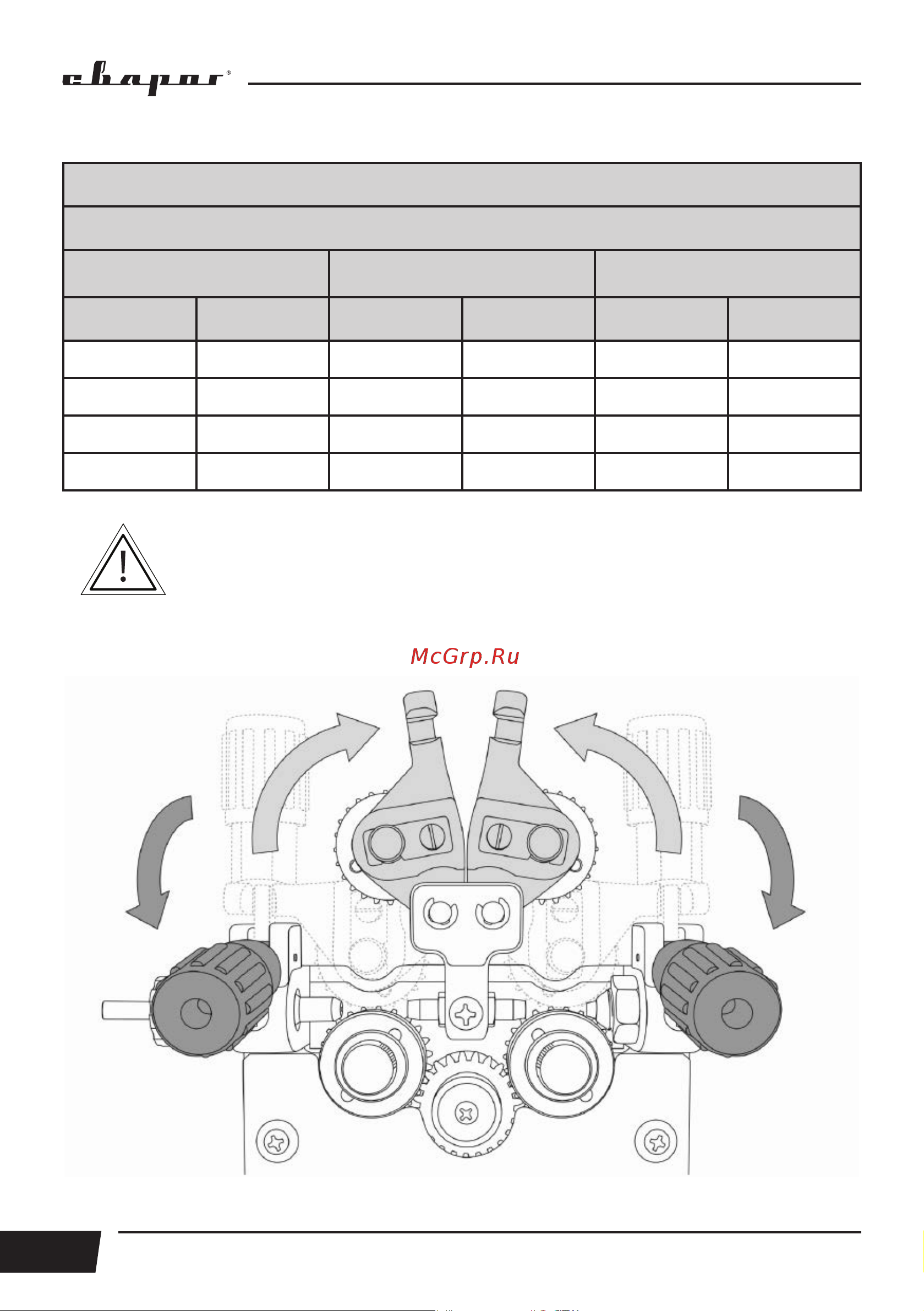

Таблица 8.3.1. Подающие ролики подающего устройства WF-501.
Ролики подающие
Тип проволоки
Низкоуглеродистая,
легированная
Порошковая Алюминиевая
Диаметр, мм Артикул Диаметр, мм Артикул Диаметр, мм Артикул
0,6 – 0,8 10029905 0,6 – 0,8 10029900
0,8 – 1,0 10016533 0,8 – 0,9 J24355 0,8 – 1,0 10029899
1,0 – 1,2 10039481 1,0 – 1,2 10029902 1,0 – 1,2 10016532
1,2 – 1,6 10029903 1,2 – 1,6 10029904
Перед заправкой сварочной проволоки убедитесь в соответствии типа и
диаметра направляющего канала в зависимости от типа и диаметра сва-
рочной проволоки.
На рисунке 8.3.3. изображен механизм подачи проволоки подающих устройств: WF-502
Digital, WF-503 NAVY.
Рис. 8.3.3. Открытие механизма подачи проволоки WF-502 Digital, WF-503 NAVY.
