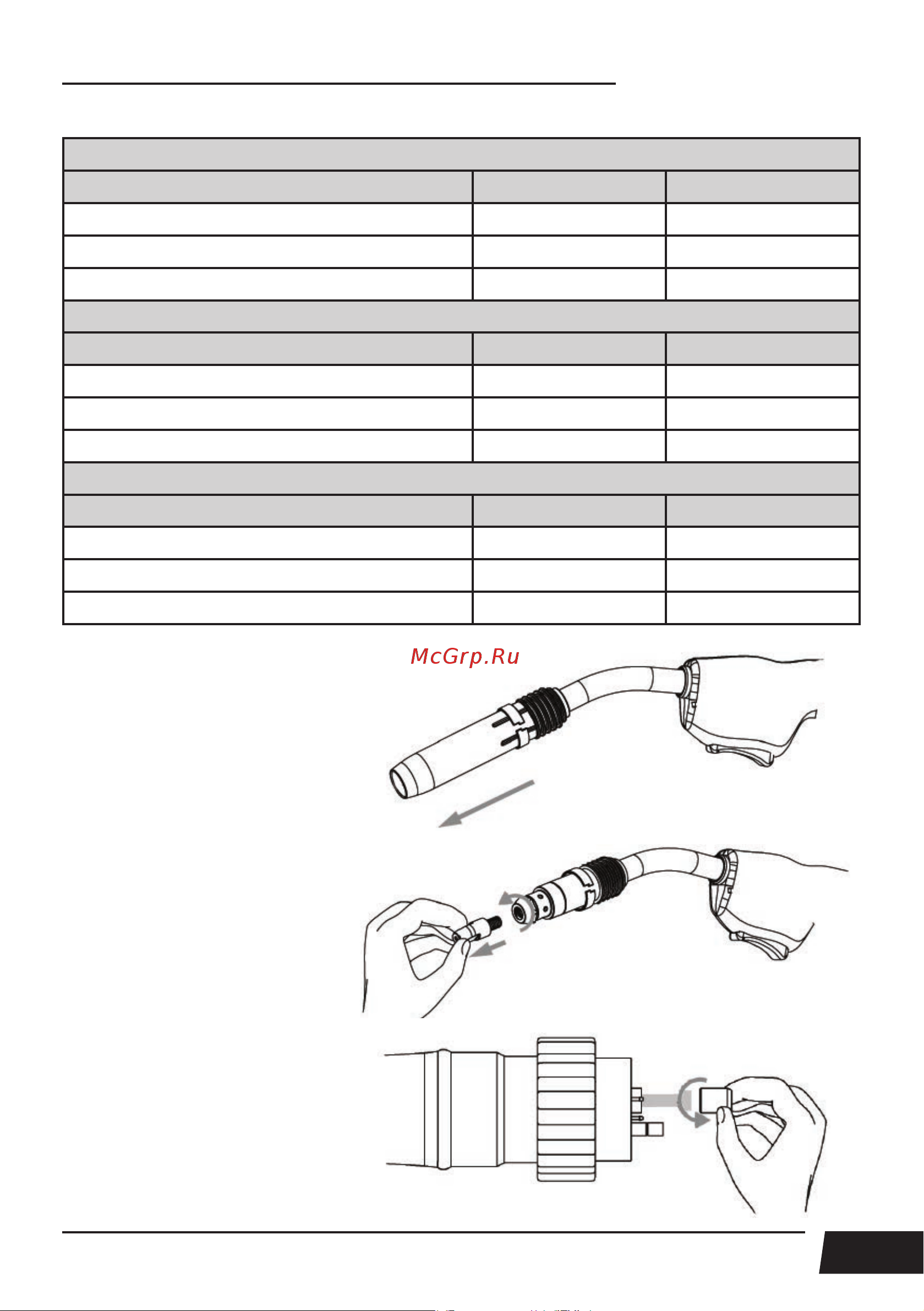

45
TECH MIG 3500, TECH MIG 5000
Стальной канал для проволоки 1,2 – 1,6 мм
Жёлтый Артикул Артикул
3 м IIC0550 IIC0068-06
4 м IIC0556 IIC0068-07
5 м IIC0557 IIC0068-08
Стальной канал для проволоки 1,6 – 2,0 мм
Серый Артикул Артикул
3 м – IIC0658
4 м – IIC0659
5 м – IIC0655
Стальной канал для проволоки 2,0 – 2,4 мм
Серый Артикул Артикул
3 м – IIC0867
4 м – IIC0868
5 м – IIC0869
1. Снимите сопло.
2. Открутите сварочный
наконечник.
3. Открутите прижимную
гайку.
