TECH MIG 3500, TECH MIG 5000
АЭРОЗОЛЬ АНТИПРИГАРНЫЙ SPATTER SAFE
Профессиональное средство для защиты деталей (наконечников,
вставок и сопел) сварочных горелок от налипания брызг расплавлен-
ного металла и шлака. После распыления на поверхности аэрозоль
формирует равномерный тонкий термостойкий слой защитного
покрытия, который создает условия для более чистой и качественной
сварки, а также обеспечивает непрерывность сварочного процесса в
течение продолжительного времени. Применение аэрозоля способ-
ствует увеличению срока эксплуатации сварочных горелок.
ПАСТА АНТИПРИГАРНАЯ ДЛЯ СВАРОЧНЫХ ГОРЕЛОК SPATTER SAFE
Профессиональное средство для защиты расходных частей сварочных
горелок от налипания брызг расплавленного металла и шлака. После
нанесения паста формирует тонкий термостойкий слой защитного
покрытия, который создает условия для более чистой и качественной
сварки, а также обеспечивает непрерывность сварочного процесса в
течение продолжительного времени. Применение пасты способствует
увеличению срока эксплуатации сварочных горелок.
Сварочные наконечники для горелки описаны в табл. 9.3.2, 9.3.3. Применение наконечников
см. в табл. 9.3.3.

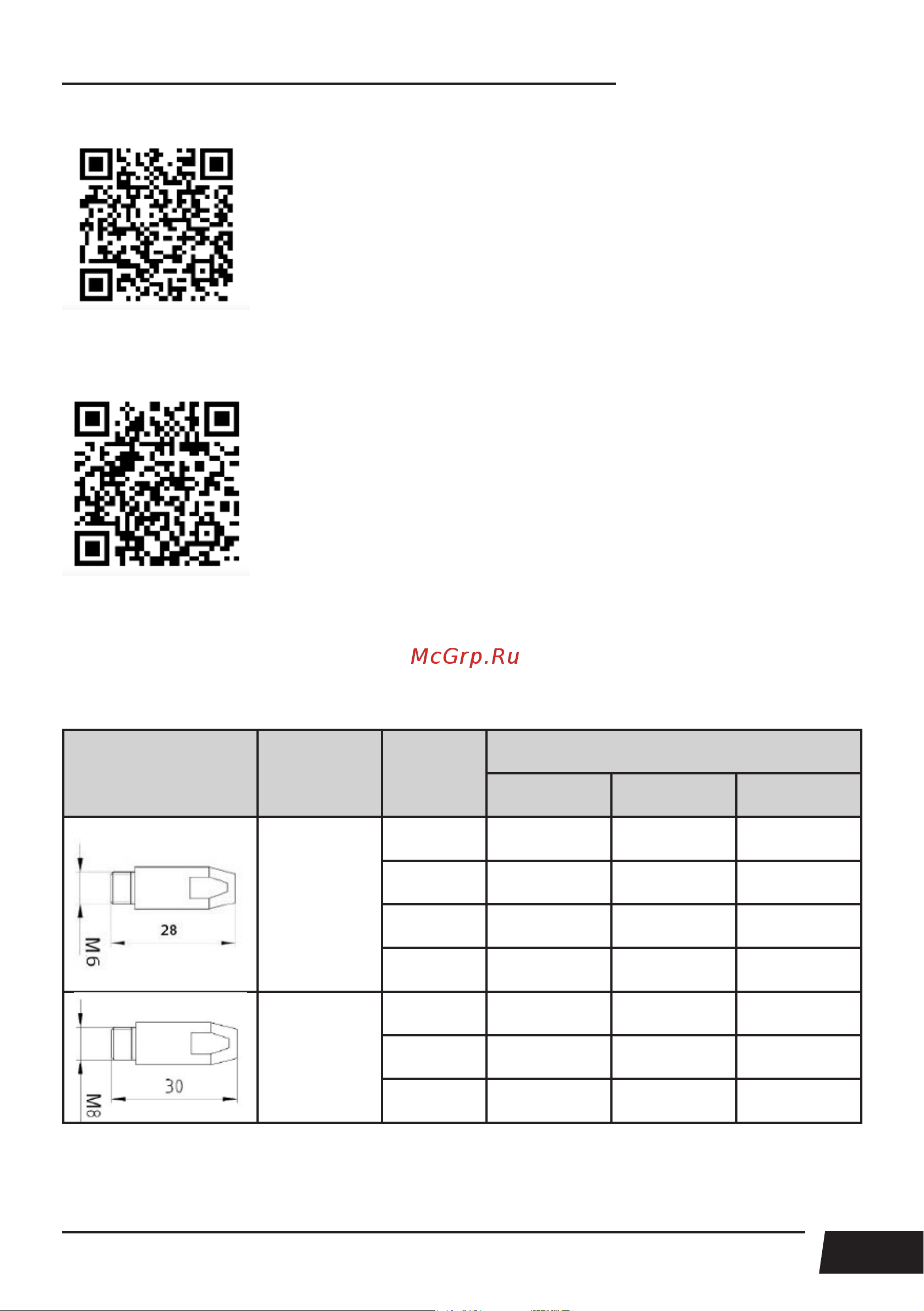

Таблица 9.3.2. Сварочные наконечники для горелок типа TECH MS 36.
Тип наконечника
Вставка под
наконеч-
ник
Диаметр
проволо-
ки
Артикул
E-CU CU-CR-ZR E-CU-AL
ICU0018
0,8 мм ICU0004-08R – –
1,0 мм ICU0004-10 ICU0004-80 ICU0004-60
1,2 мм ICU0004-12 ICU0004-82 ICU0004-62
1,6 мм ICU0004-16 – ICU0004-66
ICU0019
1,0 мм ICU0005-10 ICU0005-80 ICU0005-60
1,2 мм ICU0005-12 ICU0005-82 ICU0005-62
1,6 мм ICU0005-16 ICU0005-86 ICU0005-66
