37
TECH MIG 3500, TECH MIG 5000
Заварка кратера работает в режиме 4Т SYN (Синергетический режим).

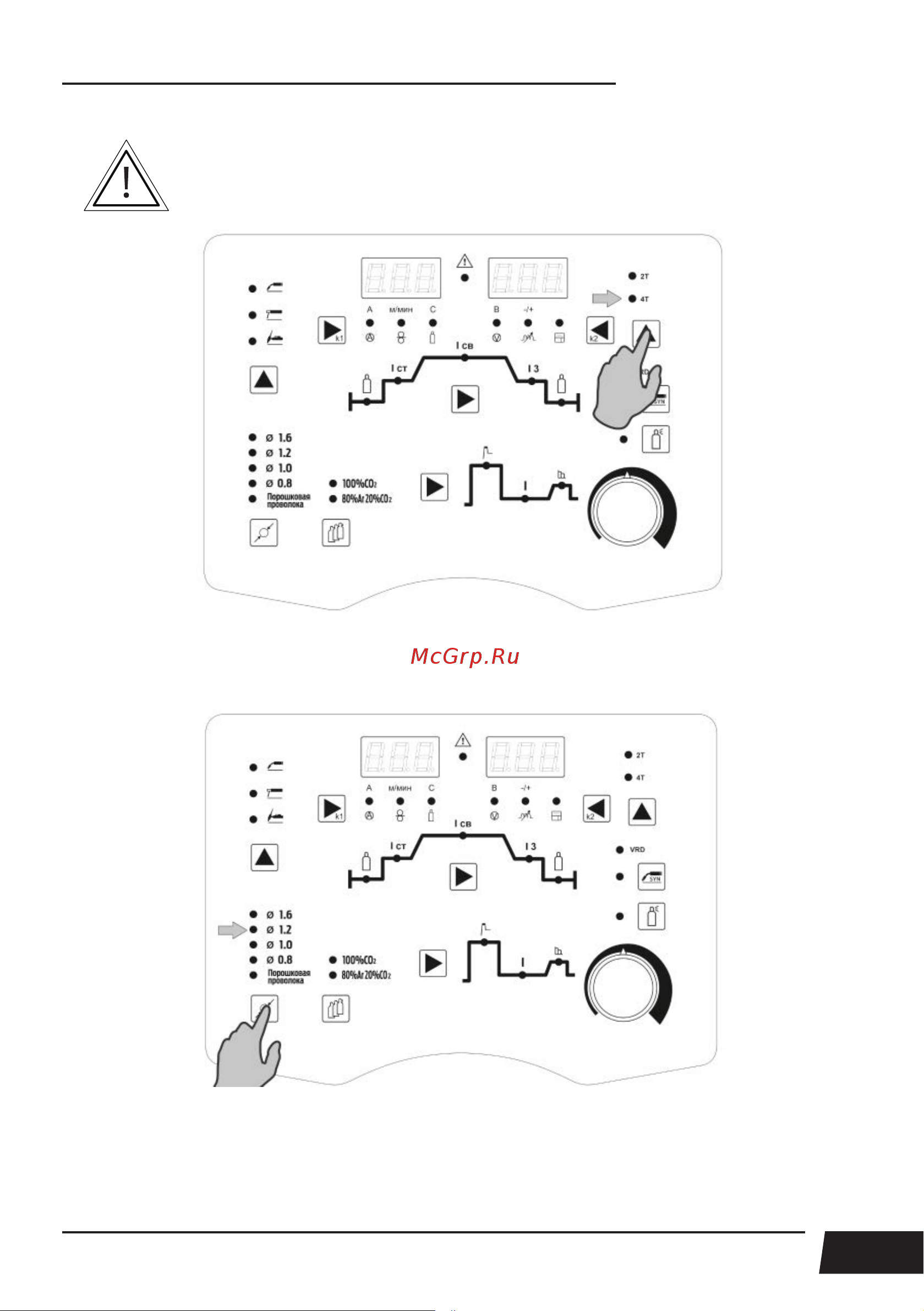

Рис. 8.4.4. Выбор режима работы горелки.
5. Выберите диаметр сварочной проволоки (См. рис. 8.4.5) в зависимости от толщины свари-
ваемого металла (См. табл. 7.0.1, поз. 14).
Рис. 8.4.5. Выбор диаметра сварочной проволоки.
6. Выставьте значение сварочного тока и коррекцию напряжения на подающем устройстве.
7. Начинайте сварочный процесс.
