36
2. Выберите режим MIG SYN (См. рис. 8.4.2) кнопкой включения синергетического режима
(См. табл. 7.0.1, поз. 9).
При выбранном режиме напряжение на дуге устанавливается
автоматически в зависимости от установленной силы тока.

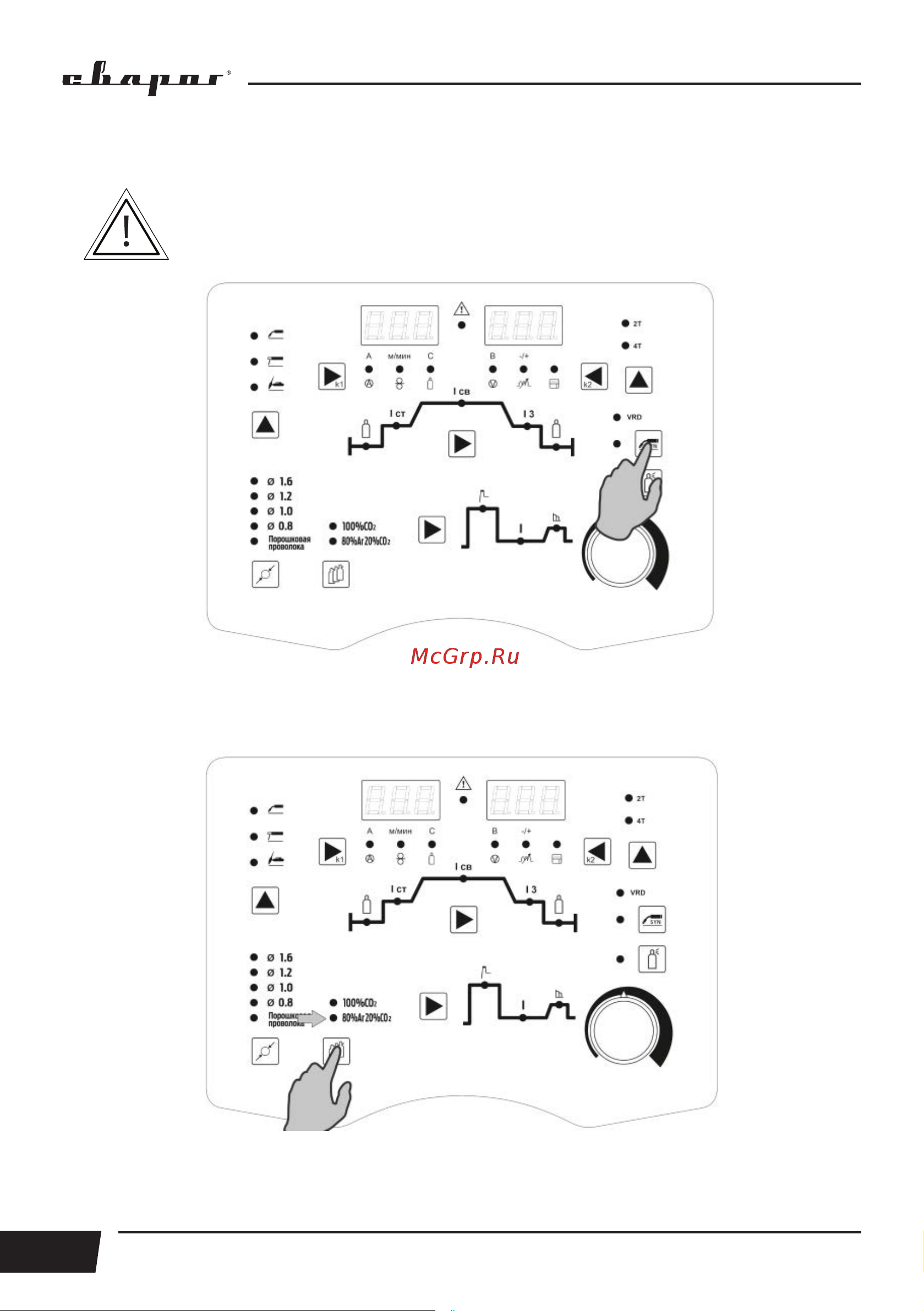

Рис. 8.4.2. Выбор режима MIG SYN.
3. Выберите защитный газ (См. рис. 8.4.3). Защитный газ выбирается в зависимости от тре-
бований, предъявляемых к сварочному шву (См. табл. 7.0.1, поз. 13, п. 2).
Рис. 8.4.3. Выбор защитного газа.
4. Выберите режим работы горелки (См. рис. 8.4.4) в зависимости от длины сварочного шва
(См. табл. 7.0.1, поз. 6).
