16

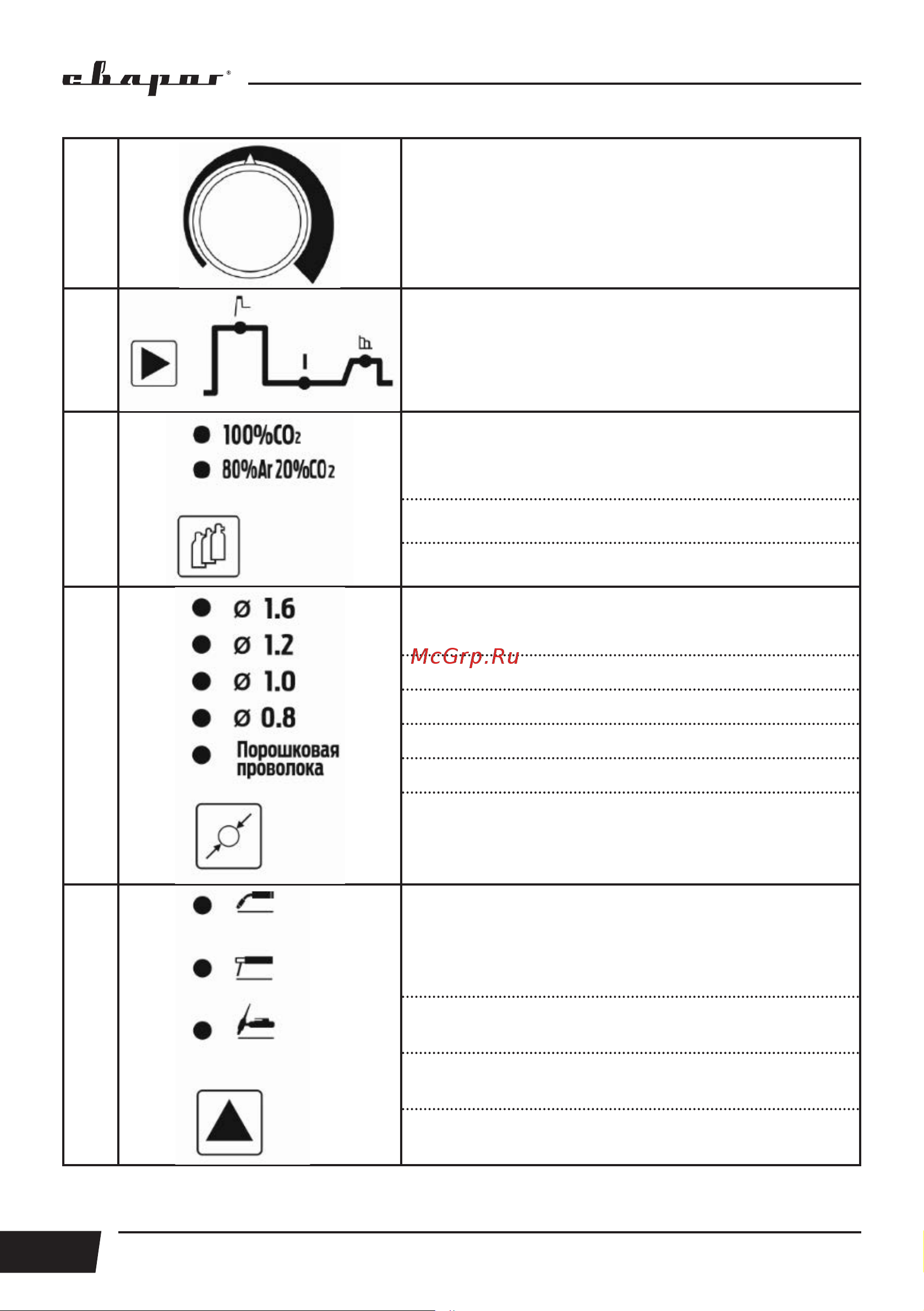

11 Регулятор параметров.
12
Циклограмма сварки MMA (описание см. в таблице
7.3.1).
13
Выбор защитного газа (См. раздел 9.8):
1. Углекислота 100%.
2. Сварочная смесь: 80% аргон, 20% углекислота.
3. Кнопка выбора защитного газа.
14
Выбор диаметра сварочной проволоки:
1. Диаметр проволоки 1,6 мм
2. Диаметр проволоки 1,2 мм
3. Диаметр проволоки 1,0 мм
4. Диаметр проволоки 0,8 мм
5. Порошковая проволока
6. Кнопка выбора диаметра сварочной проволоки.
При выборе порошковой проволоки загорится
индикатор (5) и индикатор (2), при повторном на-
жатии загорится индикатор(5) и индикатор (1).
15
Выбор режима сварки:
1. MIG/MAG – полуавтоматическая сварка
(См. раздел 8.7).
2.
MMA DC
–
ручная дуговая сварка
(См. раздел 10.1).
3. TIG-LIFT DC – аргонодуговая сварка.
4. Кнопка выбора режима сварки (См. раздел 13.1).
(1)
(1)
(1)
(2)
(2)
(2)
(3)
(3)
(3)
(4)
(4)
(5)
(6)
