15

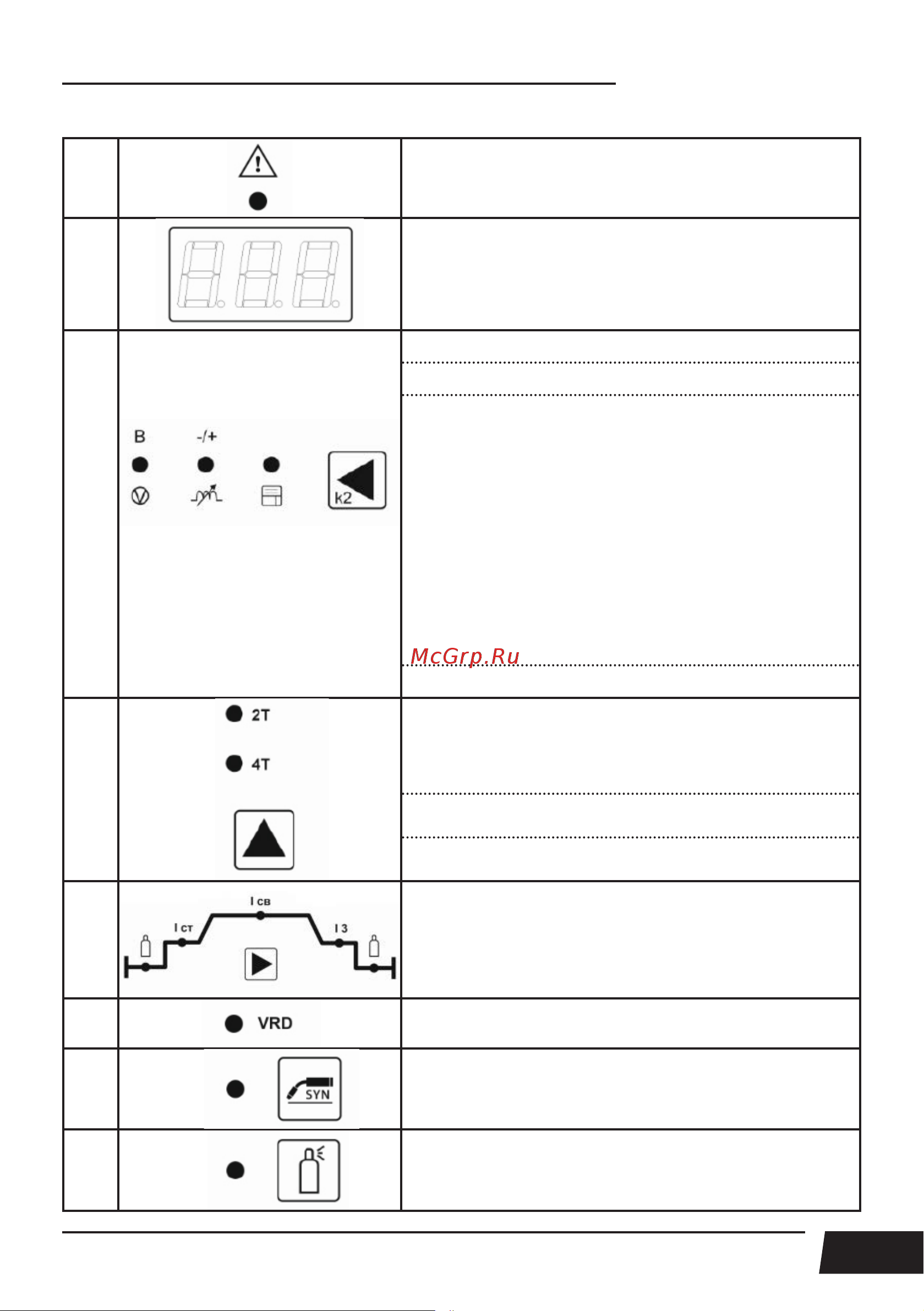

TECH MIG 3500, TECH MIG 5000
3
Индикатор ошибки, код ошибки высвечивается на
дисплее (См. табл. 19.0.2).
4
Дисплей правый.
5
1. Напряжение на дуге MIG/MAG.
2. Индуктивность в режиме MIG/MAG (См. разд. 9.13).
3. Ячейки памяти. Для режимов MIG/MAG . Количе-
ство ячеек 20 шт. Для входа в режим программиро-
вания нажмите на кнопку (4), выберите параметр
(3). На правом дисплее (См. табл. 7.0.2. поз. 4) па-
раметров сварки высветятся номера ячеек памяти.
Регулятором (См. табл. 7.0.1. поз. 11) параметров
выберите нужную ячейку. Для выхода из режима
программирования нажмите на кнопку (4) еще
раз. Настройте режимы сварки, источник питания
автоматически сохраняет настроенные параметры
сварки. Для последующей работы с этой ячейкой-
выберите её, и источник автоматически загрузит
последние параметры ячейки.
4. Кнопка выбора параметра.
6
Выбор режима работы сварочной горелки
(См. раздел 7.4):
1. Режим 2Т.
2. Режим 4Т.
3. Кнопка выбора параметра.
7
Циклограмма сварки MIG/MAG (См. таблицу 7.2.1).
8
Индикатор включения VRD (См. раздел 11.1).
9
Кнопка включения синергетического режима с
индикатором (См. раздел 8.4).
10
Кнопка продувки защитного газа (используется для
установки рабочего давления газа).
(1)
(1)
(2)
(2)
(3)
(3)
(4)
