96

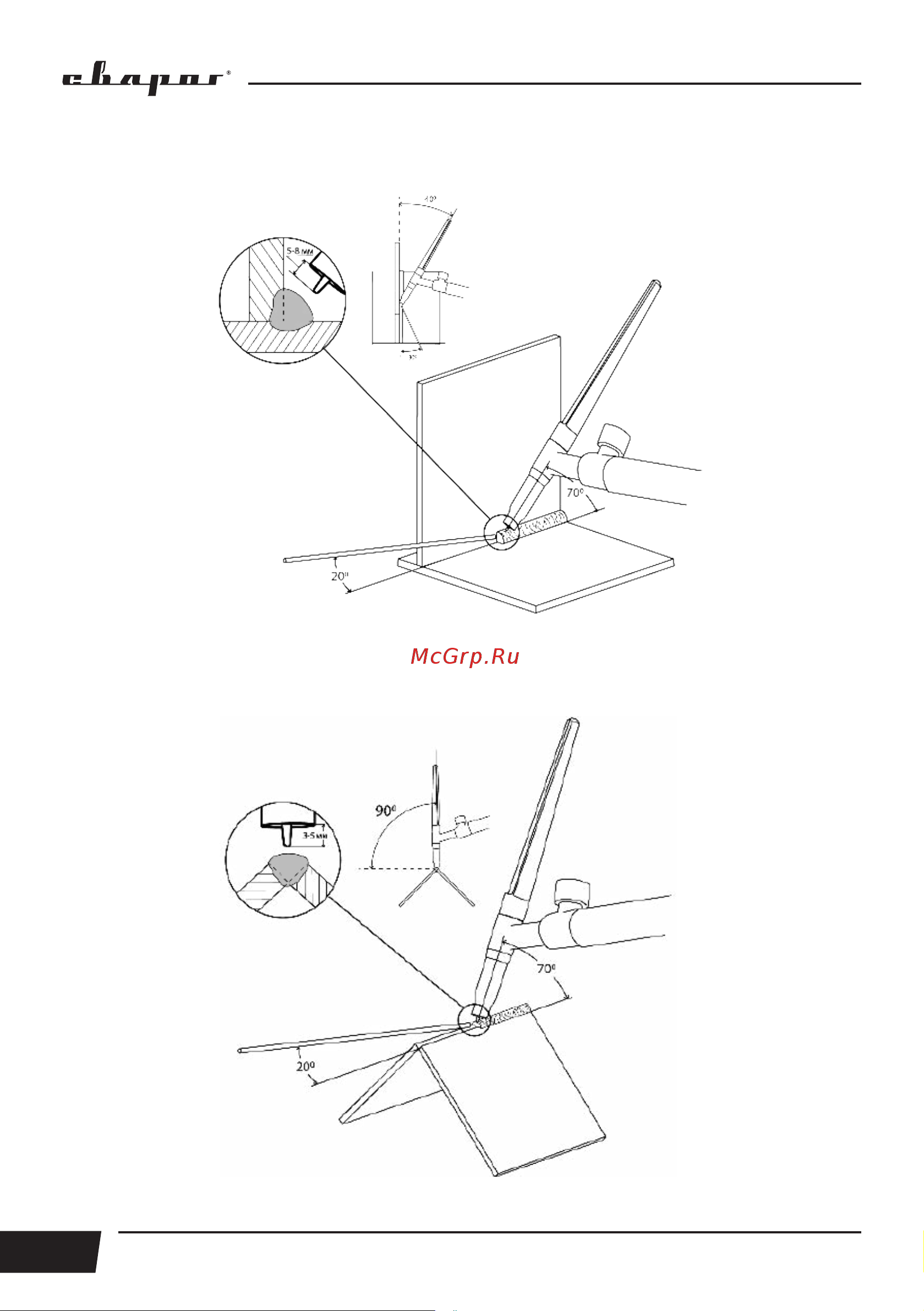

На рисунке 14.8.3 показан пример выполнения углового внутреннего соединения в ниж-
нем положении (См. раздел 15 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 14.8.3. Угловое внутреннее соединение.
На рисунке 14.8.4 показан пример выполнения углового внешнего соединения в нижнем
положении (См. раздел 15 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 14.8.4. Угловое внешнее соединение.
