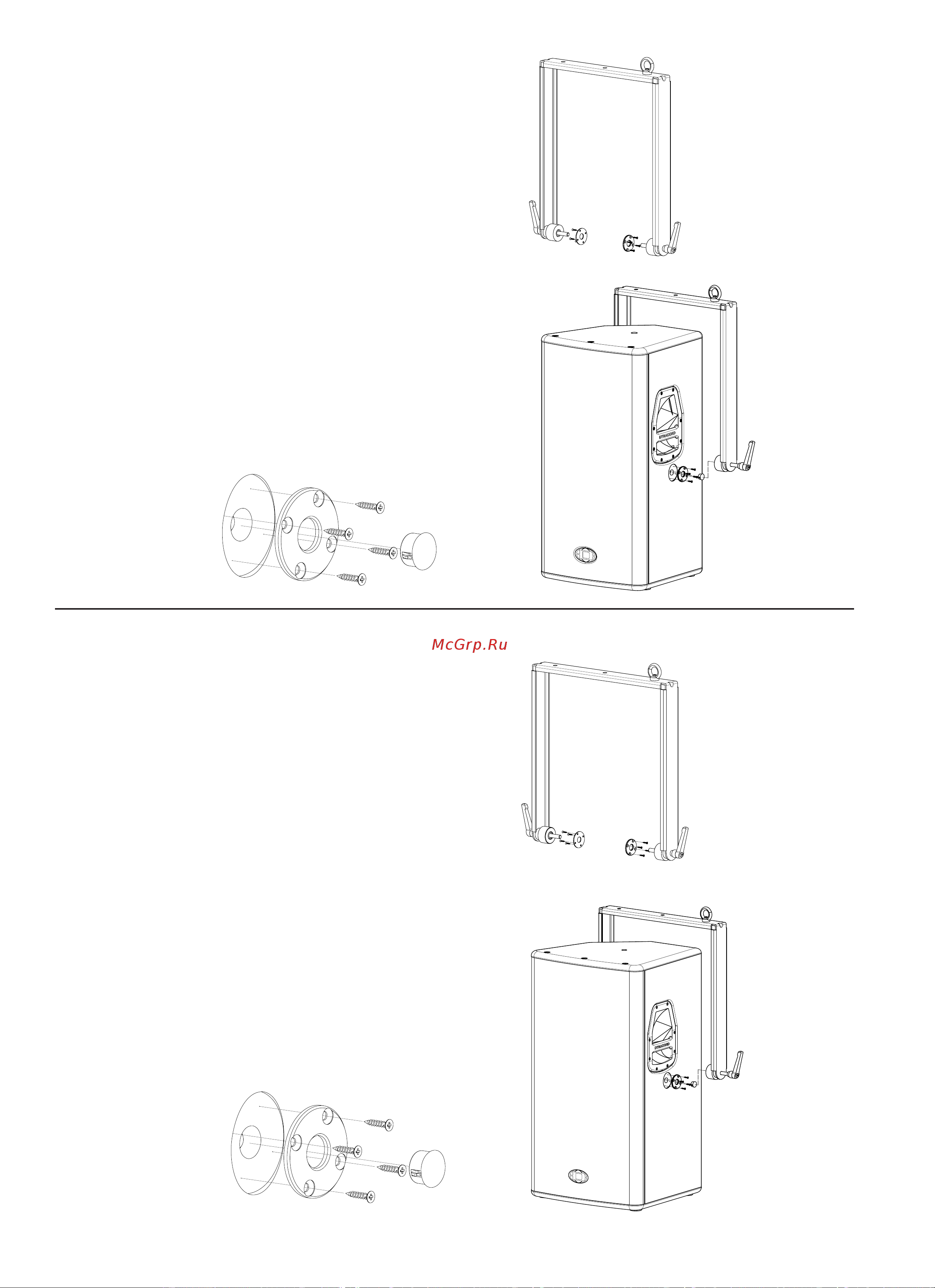

FB-VL122
Flugbügel für VL122.
Der FB-VL122 kann für unterschiedliche
Montageanforderungen jeweils mit PCL-M10, TC-02 oder
FB-TV ausgerüstet werden.
Montageanleitung:
1. Seitliche Kunststoffkappen an der Box entfernen
und aufheben. Schaftschrauben herausdrehen.
2. Riffelplatten mit den mitgelieferten Schrauben auf
die Box schrauben, die vorher entfernten Kappen
können dabei als Zentrierhilfe verwendet werden
3. Flugbügel von hinten auf die Box schieben und mit
den Kegelgriffen an die Box anschrauben.
4. Im Einsatz immer darauf achten, dass der Flugbügel
gegen Herunterfallen zusätzlich gesichert sein
muss. Hierzu sollte die am Flugbügel vorhandene
Ringöse benutzt werden.
FB-VL122
D113111
FB-VL152
Flugbügel für VL152.
Der FB-VL152 kann für unterschiedliche
Montageanforderungen jeweils mit PCL-M10, TC-02 oder
FB-TV ausgerüstet werden.
Montageanleitung:
1. Seitliche Kunststoffkappen an der Box entfernen
und aufheben. Schaftschrauben herausdrehen.
2. Riffelplatten mit den mitgelieferten Schrauben auf
die Box schrauben, die vorher entfernten Kappen
können dabei als Zentrierhilfe verwendet werden
3. Flugbügel von hinten auf die Box schieben und mit
den Kegelgriffen an die Box anschrauben.
4. Im Einsatz immer darauf achten, dass der Flugbügel
gegen Herunterfallen zusätzlich gesichert sein
muss. Hierzu sollte die am Flugbügel vorhandene
Ringöse benutzt werden.
FB-VL152
D113112
10
