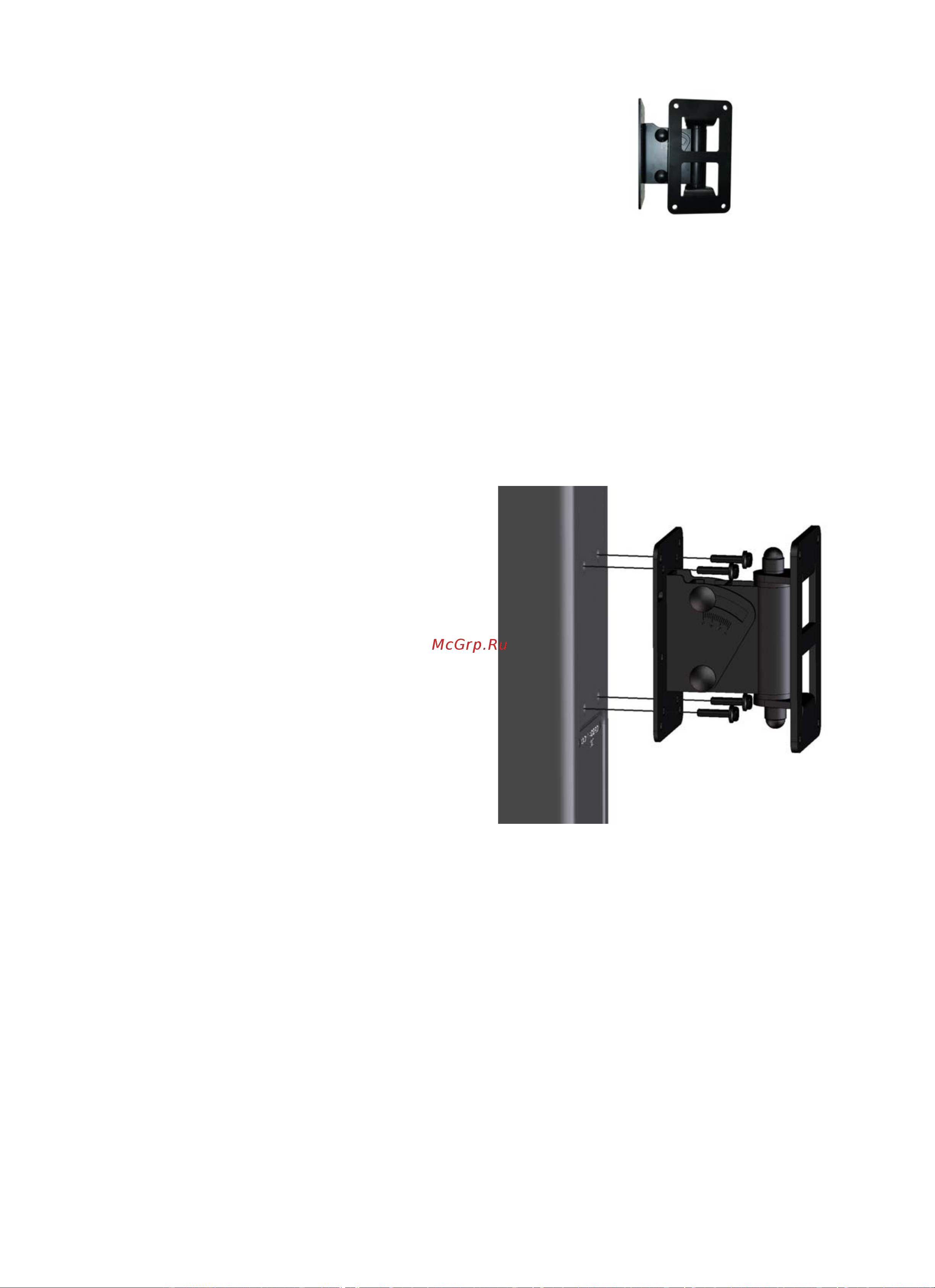

WMK 10 (Wall Mount Kit)
Wandhalterung für VL62 und VL262 und andere Kleinboxen bis
zu 15kg. Universaladapterplatte für Standard 4-Punkt Montage.
In Richtung und Neigung verstellbar. Bis zu 30° vertikaler
Neigungswinkel.
Montageanleitung:
Die einschlägigen Montagevorschriften an Decken, Wänden oder
Trägern sind unbedingt zu beachten.
1. Neigebügel mit Adapterplatte vom Schwenkbügel der
Wandhalterung abmontieren.
2. Wandhalterung mit geeignetem Befestigungsmaterial an
der Wand montieren.
3. Box mit den 4 beiliegenden Schrauben an der
Adapterplatte befestigen.
4. Adapterplatte mit Neigebügel in den Schwenkbügel der
Wandhalterung einhängen.
5. Eingehängten Neigebügel sofort mit Schlossschraube,
Unterlegscheibe und Sicherungsmutter mit dem
Schwenkbügel verschrauben.
6. Gewünschten Neigungswinkel durch Fixierung der
oberen Verschraubung am Neigebügel einstellen.
