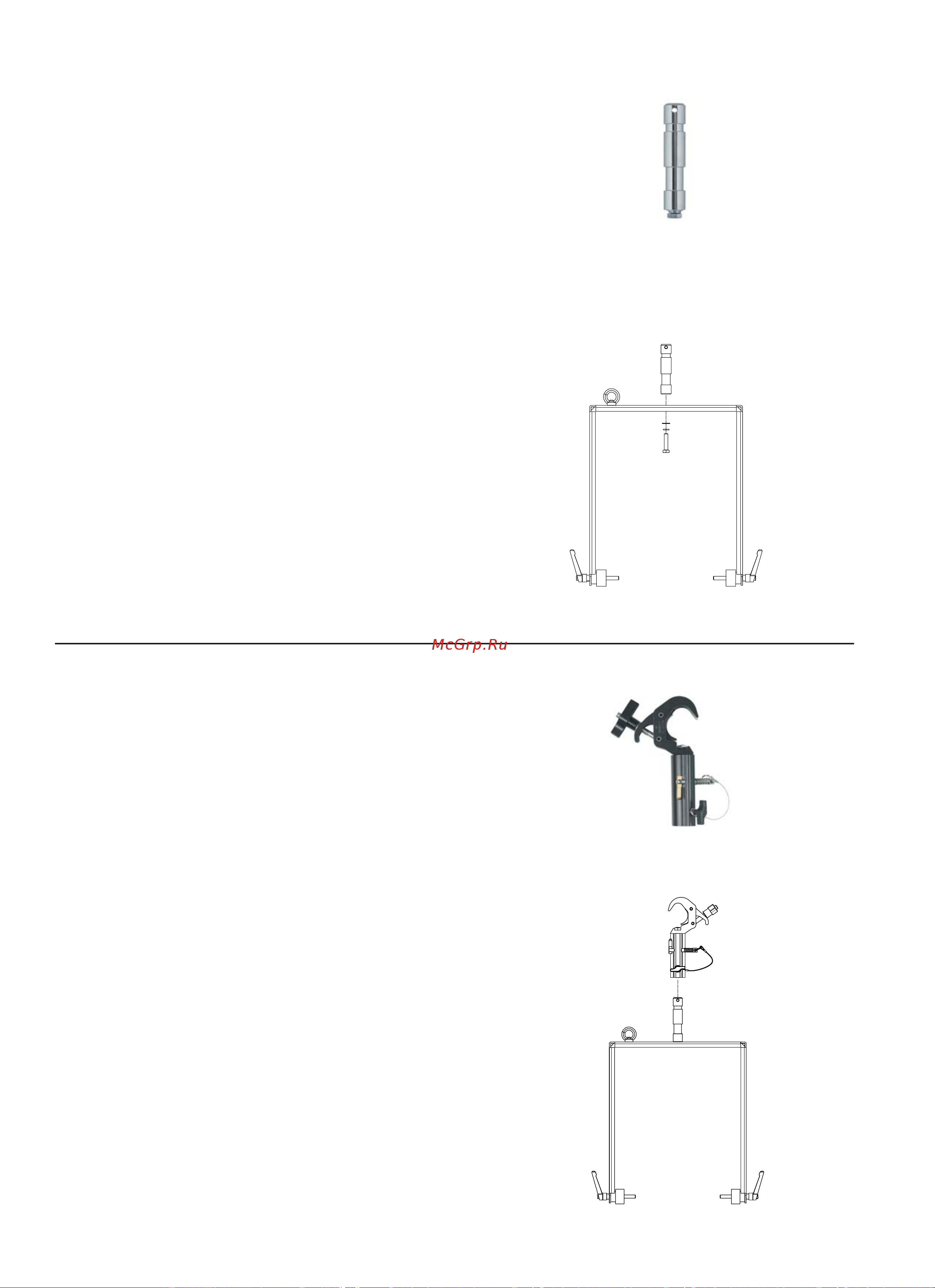

FB-TV (Flugbügel TV Zapfen)
TV Zapfen für die FB-… Flugbügel zur Verwendung mit
geeigneten Leuchtenstativen oder mit PM-TV auf geeigneten
Lautsprecherstativ. Mit Trussklammern (TC-TV) die für die
Aufnahme von TV Zapfen vorbereitet sind.
Montageanleitung:
1. FB-TV mit M10 Schraube und Sicherungsscheibe am
Flugbügel befestigen.
2. Die Sicherungsscheibe muss zwischen Schraube und
Flugbügel angebracht werden.
3. Schraube festziehen.
FB-TV (Flugbügel TV Zapfen)
D113142
TC-TV (Truss Clamp TV Zapfen)
Klammer für Rohrgerüste (Truss) mit Aufnahme für TV Zapfen
(FB-TV).
Montageanleitung:
1. TC-TV Klammer auf den TV Zapfen (FB-TV) aufsetzen.
2. Sicherungsstift durch das Sicherungsloch führen und
durch Abknicken des Sicherunsstiftes sichern.
3. Die Feststellschraube des TC-TV festziehen.
TC-TV (Truss clamp TV Zapfen)
D112941
15
