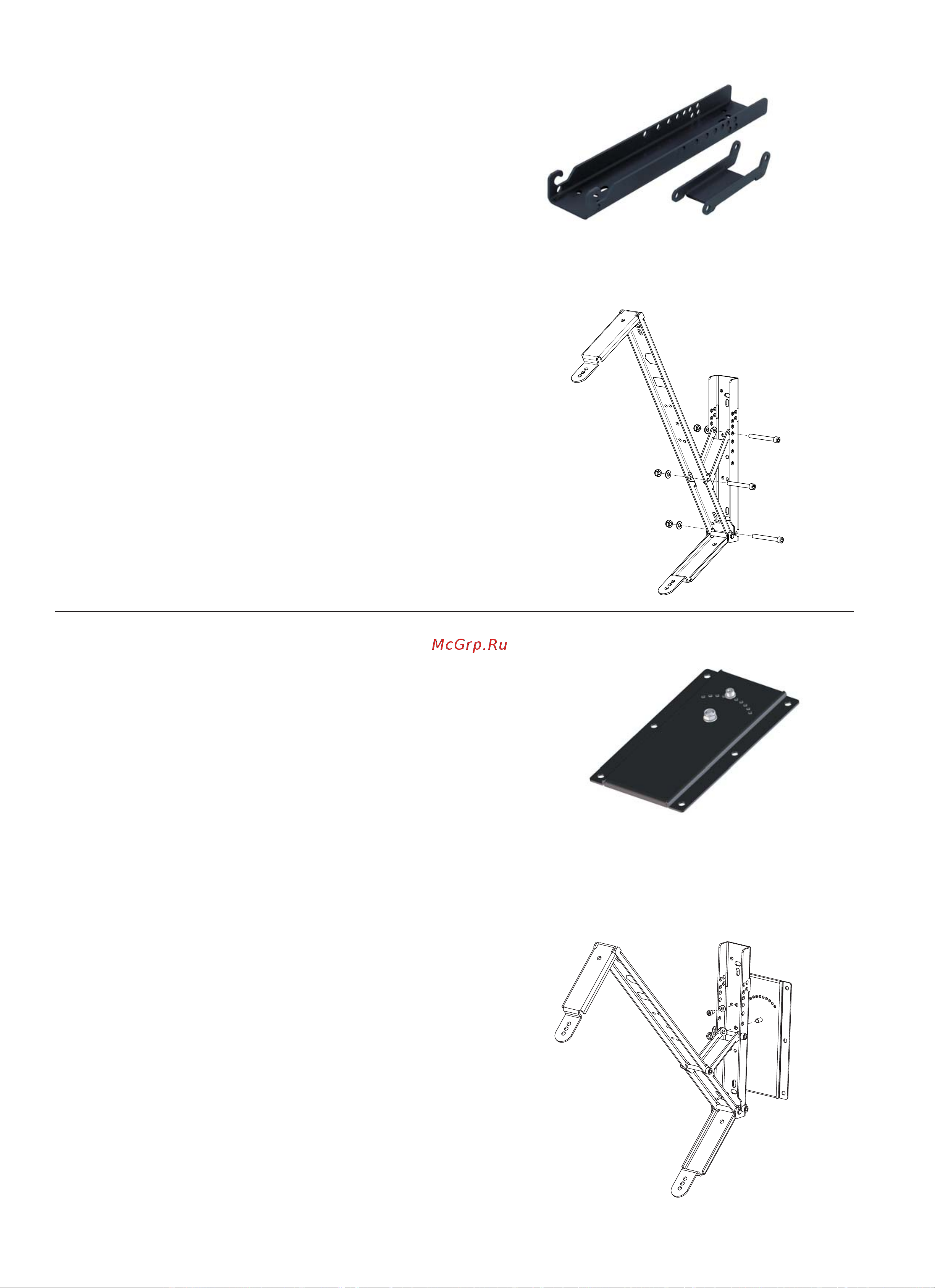

Dynacord D 12 [13/40] Rma rotatable mount accessory

TMA (Tilt Mount Accessory)

Wandhalterung für die Wandmontagebügel MB….UMH. Die

Neigung kann zwischen 5° und 45° in 5° Schritten fest eingestellt

werden.

Eine Ausrichtung auf die Zuhörer bei Einwärtsdrehung zur Wand

wird zusätzlich mit dem RMA realisiert

Montageanleitung:

Die einschlägigen Montagevorschriften an Decken, Wänden oder

Trägern sind unbedingt zu beachten.

1. Wandhalterung mit geeigneten Schrauben und Dübeln

(10mm Durchmesser) an der Wand befestigen.

2. Schrägsteller montieren

3. Wandmontagebügel an Box montieren.

4. Box mit Wandmontagebügel in den TMA unten

einhängen.

5. Sicherungsschraube einführen und sofort verschrauben.

6. Neigungswinkel einstellen, anschliessend Schrauben fest

anziehen.

TMA (Tilt Mount Accessory)

D112815

RMA (Rotatable Mount

Accessory)

Rotorplatte zum TMA und den Wandmontagebügeln MB…UMH

zur Ausrichtung einwärts gedrehter Boxen auf die Zuhörer.

Vertikaler Drehwinkel 45°, verstellbar in 5° Schritten.

Montageanleitung:

Die einschlägigen Montagevorschriften an Decken, Wänden oder

Trägern sind unbedingt zu beachten.

1. RMA mit 6 Schrauben und Dübeln (10mm

Durchmesser) an der Wand befestigen.

2. TMA auf RMA aufsetzen und mit beiliegender

selbstsichender Mutter anschrauben.

3. Gewünschten Drehwinkel einstellen und mit

Arretierschraube ﬁ xieren. Schrauben festziehen.

4. Wandmontagebügel an Box montieren..

5. Wandmontagebügel in den TMA einsetzen und sofort die

Sicherungsschraube einführen.

6. Box ausrichten.

7. Alle Schrauben festziehen.

RMA (Rotatable Mount Accessory)

D112807
