MB 62 (Mounting Bracket)

Einfacher Wand- und Deckenmontagebügel für VL 62, ohne

Neigeeinrichtung.

Nicht mit TMA und RMA kombinierbar.

Falls geneigter Einbau benötigt wird muss hierzu der WMK-

10 verwendet werden.

Montageanleitung:

Die einschlägigen Montagevorschriften an Decken, Wänden

oder Trägern sind unbedingt zu beachten.

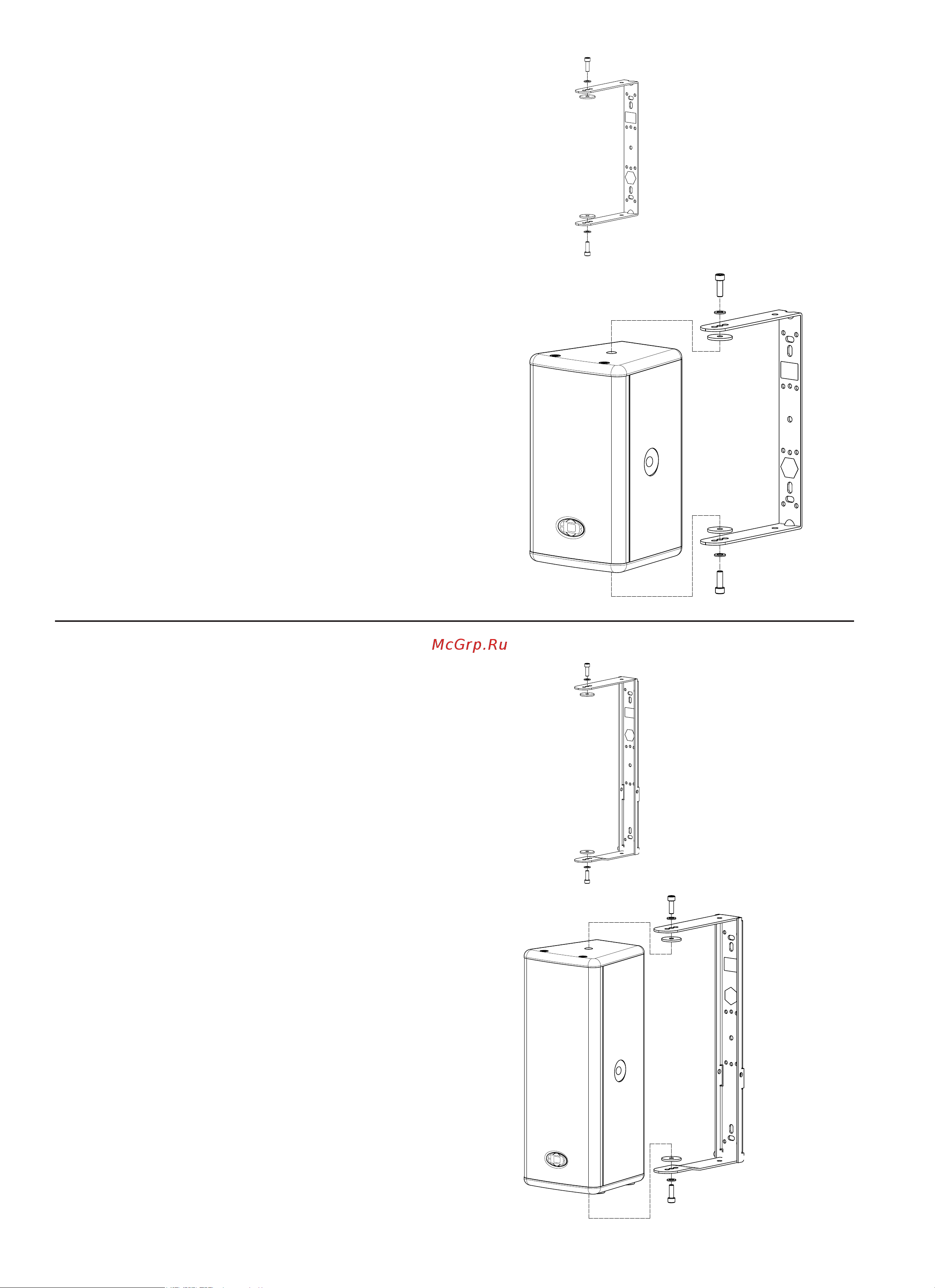

1. MB 62 mit geeignetem Befestigungsmaterial an

Wand- oder Decke montieren.

2. Die Plastikabdeckungen der benötigten M10

Gewindeeinsätze an der Box entfernen.

3. Die Schaftschrauben aus den Gewindeeinsätzen

herausschrauben.

4. Beiliegende Gummischeibe zwischen Bügel und

Box einlegen. Montagebügel mit Schraube M10 und

Scheibe an der Box verschrauben.

Schrauben mit Schraubensicherungslack sichern.

Schrauben festziehen.

MB 62 (Mounting Bracket)

D113138

MB 262 UMH

Wandmontagebügel für VL262.

Zusammen mit dem TMA können Neigungswinkel zwischen

5° und 45° in 5° Schritten fest eingestellt werden. Eine

Ausrichtung auf die Zuhörer bei Einwärtsdrehung zur Wand

wird zusätzlich mit dem RMA realisiert.
