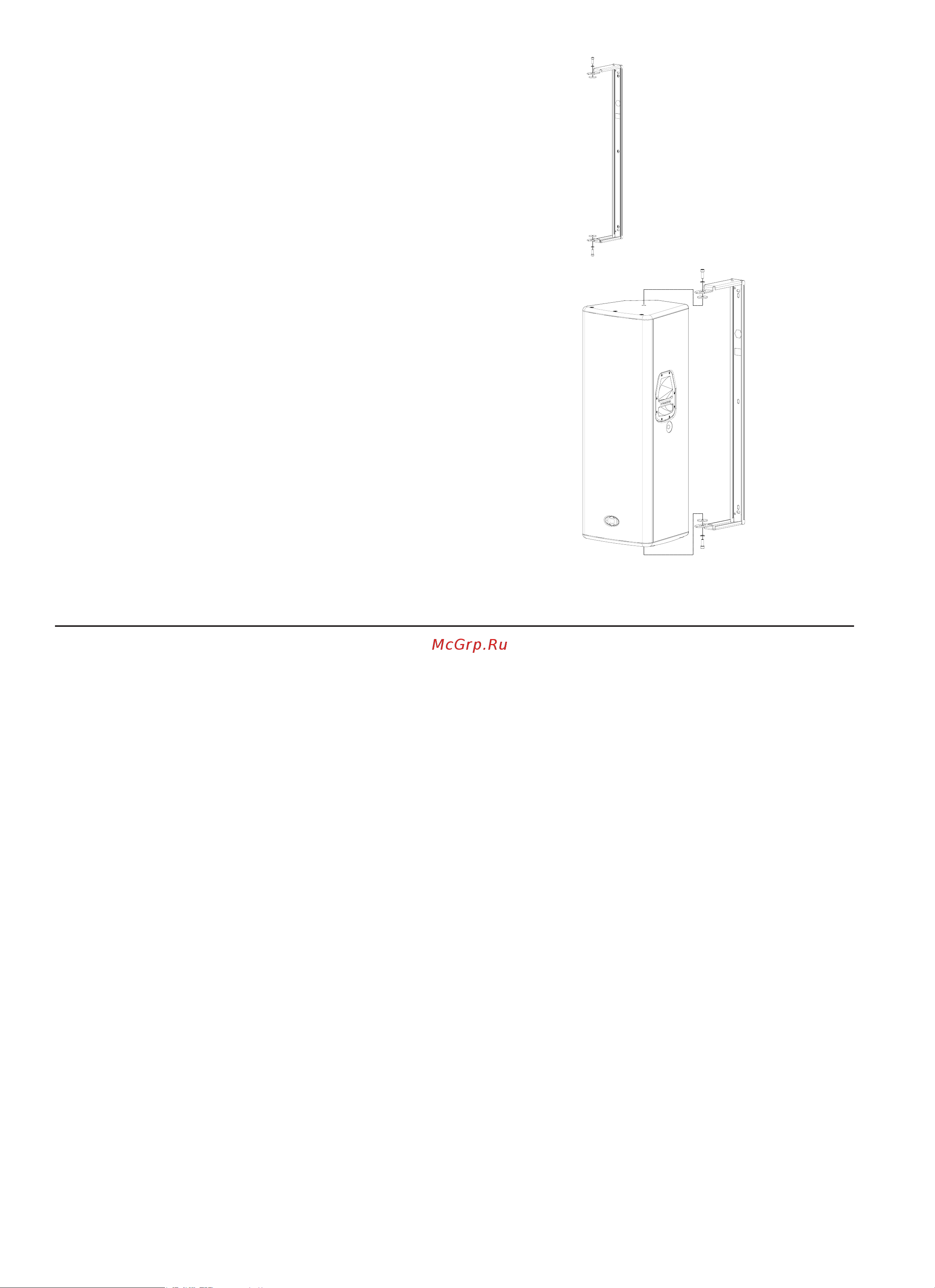

MB VL212 (Mounting Bracket)
Wandmontagebügel für VL 212
Nicht mit TMA und RMA kombinierbar.
Montageanleitung:
Die einschlägigen Montagevorschriften an Decken, Wänden
oder Trägern sind unbedingt zu beachten.
1. MB VL212 mit geeignetem Befestigungsmaterial
an Wand- oder Decke montieren.
2. Die Plastikabdeckungen der benötigten M10
Gewindeeinsätze an der Box entfernen.
3. Die Schaftschrauben aus den Gewindeeinsätzen
herausschrauben.
4. Beiliegende Gummischeibe zwischen Bügel und
Box einlegen. Montagebügel mit Schraube M10 und
Scheibe an der Box verschrauben.
Schrauben mit Schraubensicherungslack sichern.
Schrauben festziehen.
MB VL212
D113153
6
