FB-VL212
Flugbügel für VL212.
Der FB-VL212 kann für unterschiedliche
Montageanforderungen jeweils mit PCL-M10, TC-02 oder
FB-TV ausgerüstet werden.

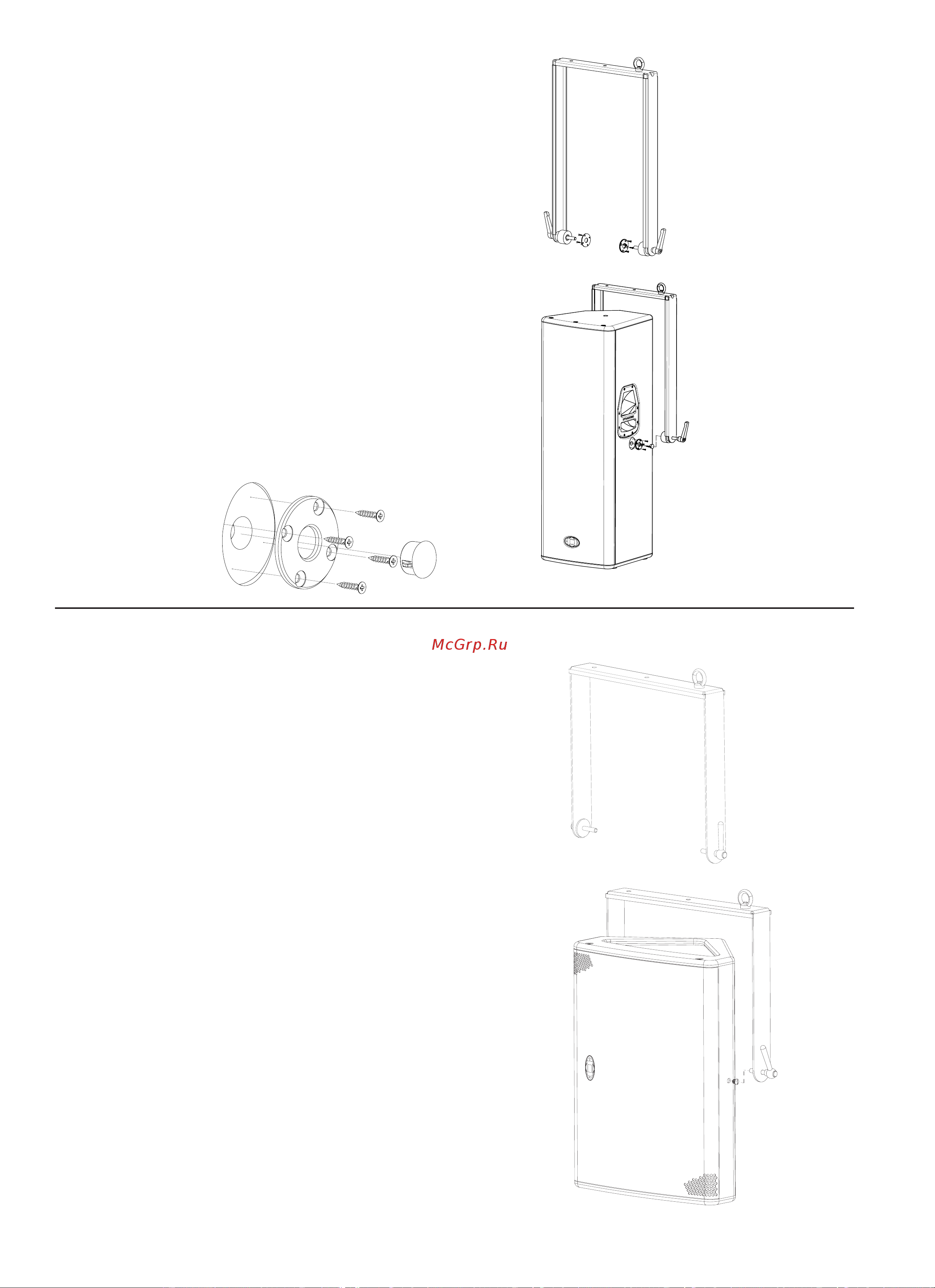

Montageanleitung:
1. Seitliche Kunststoffkappen an der Box entfernen
und aufheben. Schaftschrauben herausdrehen.
2. Riffelplatten mit den mitgelieferten Schrauben auf
die Box schrauben, die vorher entfernten Kappen
können dabei als Zentrierhilfe verwendet werden
3. Flugbügel von hinten auf die Box schieben und mit
den Kegelgriffen an die Box anschrauben.
4. Im Einsatz immer darauf achten, dass der Flugbügel
gegen Herunterfallen zusätzlich gesichert sein
muss. Hierzu sollte die am Flugbügel vorhandene
Ringöse benutzt werden.
FB-VL212
D113152
11
FB-CXM 15
Flugbügel für CXM 15.
Der FB-CXM 15 kann für unterschiedliche
Montageanforderungen jeweils mit PCL-M10, TC-02 oder
FB-TV ausgerüstet werden.
Montageanleitung:
1. Seitliche Abdeckschrauben, (siehe Abb.) an der
Box entfernen und aufheben.
2. Flugbügel auf die Box schieben und mit den
Kegelgriffen an die Box anschrauben.
3. Im Einsatz immer darauf achten, dass der Flugbügel
gegen Herunterfallen zusätzlich gesichert sein
muss. Hierzu sollte die am Flugbügel vorhandene
Ringöse benutzt werden.
FB-CXM 15
D113299
