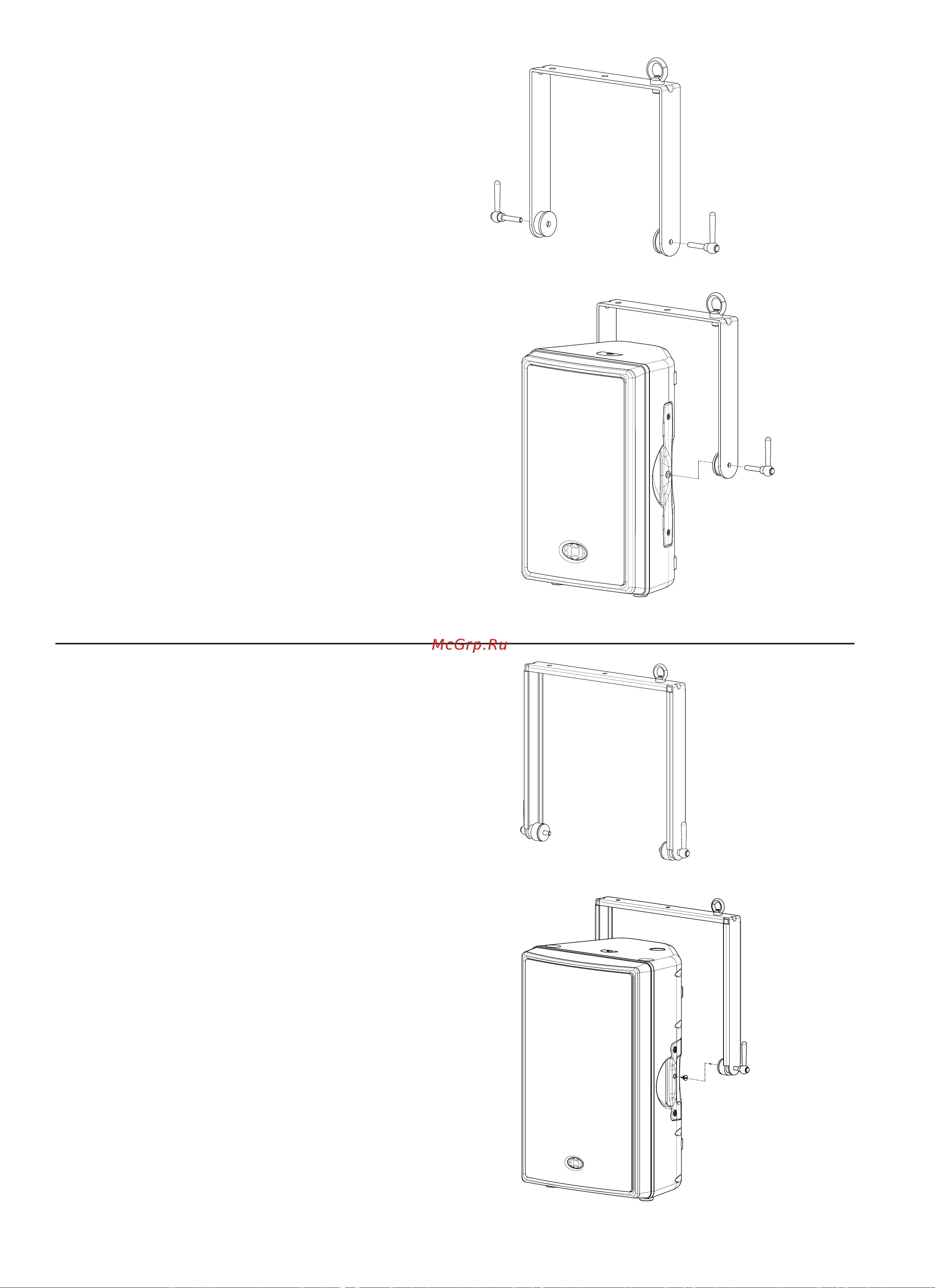

FB-D15
Flugbügel für D15-3
Der FB-D15 kann für unterschiedliche
Montageanforderungen jeweils mit PCL-M10, TC-02 oder
FB-TV ausgerüstet werden.
Montageanleitung:
1. Seitliche Kunststoffkappen an der Box entfernen
und aufheben.
2. Flugbügel von hinten auf die Box schieben und mit
den Kegelgriffen an die Box anschrauben.
3. Im Einsatz immer darauf achten, dass der Flugbügel
gegen Herunterfallen zusätzlich gesichert sein
muss. Hierzu sollte die am Flugbügel vorhandene
Ringöse benutzt werden.
FB-D15
D113100
FB-D8
Flugbügel für D8
Der FB-D8 kann für unterschiedliche Montageanforderungen
jeweils mit PCL-M10, TC-02 oder FB-TV ausgerüstet
werden.
Montageanleitung:
1. Seitliche Kunststoffkappen an der Box entfernen
und aufheben.
2. Flugbügel von hinten auf die Box schieben und mit
den Kegelgriffen an die Box anschrauben.
3. Im Einsatz immer darauf achten, dass der Flugbügel
gegen Herunterfallen zusätzlich gesichert sein
muss. Hierzu sollte die am Flugbügel vorhandene
Ringöse benutzt werden.
FB-D8
D113136
12
