MB 500 UMH

Wandmontagebügel für D15-3

Zusammen mit dem TMA können Neigungswinkel zwischen

5° und 45° in 5° Schritten fest eingestellt werden. Eine

Ausrichtung auf die Zuhörer bei Einwärtsdrehung zur Wand

wird zusätzlich mit dem RMA realisiert.

Montageanleitung:

Die einschlägigen Montagevorschriften an Decken, Wänden

oder Trägern sind unbedingt zu beachten.

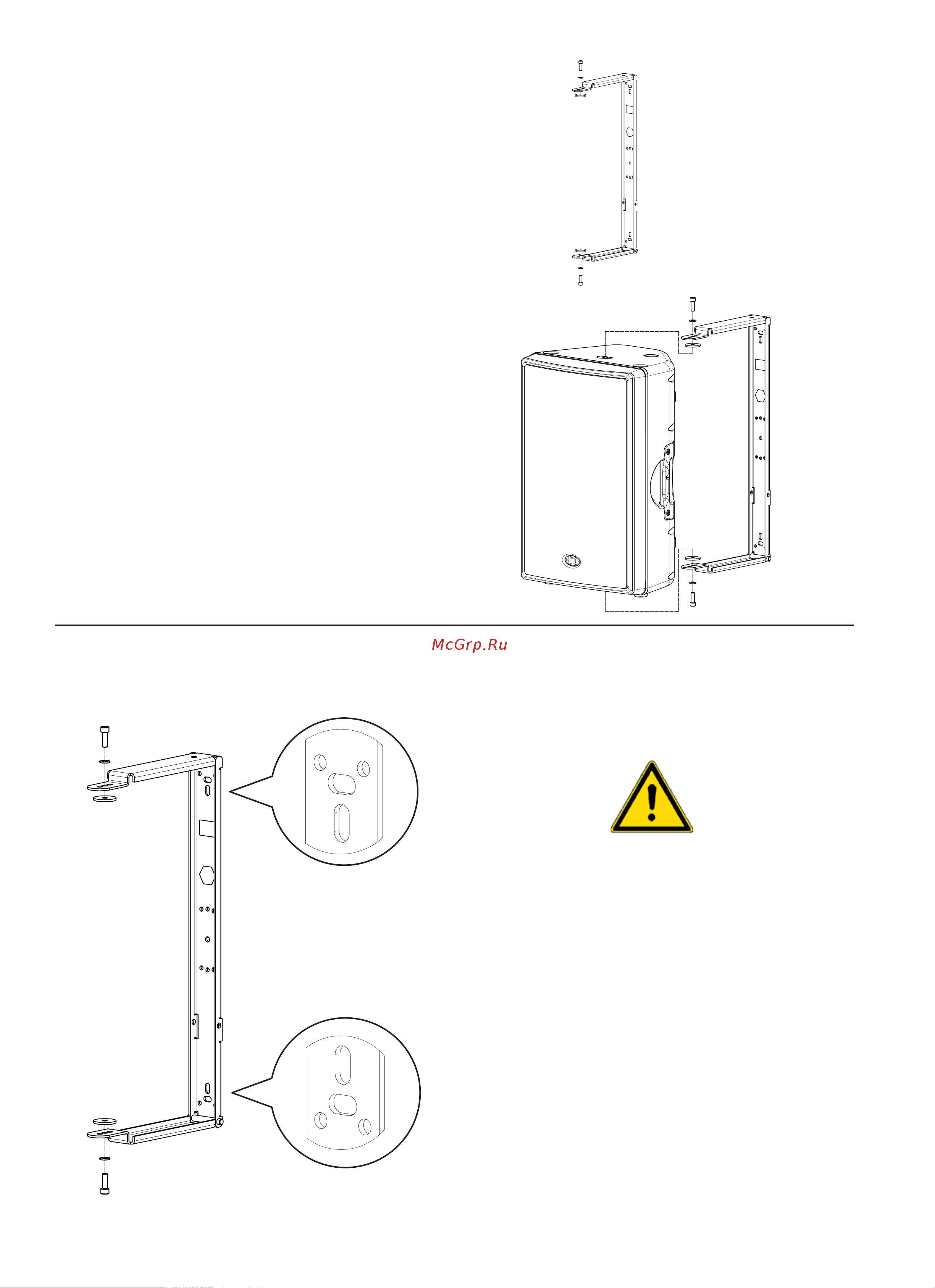

1. MB 500 UMH mit geeignetem Befestigungsmaterial

an Wand- oder Decke montieren.

2. Füsse der D15-3 Box abschrauben, Schrauben

nach Abnahme der Füsse wieder einschrauben.

3. Die Plastikabdeckungen der benötigten M10

Gewindeeinsätze an der Box entfernen.

4. Beiliegende Gummischeibe zwischen Bügel und

Box einlegen. Montagebügel mit Schraube M10 und

Scheibe an der Box verschrauben.

Schrauben mit Schraubensicherungslack sichern.

Schrauben festziehen.

MB 500 UMH

D113099

Zur Befestigung an Traversen, Decken, Wänden

etc. sind Befestigungsmittel mit ausreichender

Dimensionierung zu verwenden (DIN 18800)

Solche Montagen sind von einer sachkundigen

Person auszuführen. Für alle Verschraubungen

sind die vorgegebenen Maximalwerte für die

Anzugsmomente einzuhalten (DIN 898).

Bohrungen für geeignetes Befestigungsmaterial

Achtung:

Nur die Bohrungen

oben und unten wie

im Bild dargestellt

verwenden
