Kad dođe do pregrijavanja Li-Ion aku-baterija ili do kratkog
spoja može doći i do istjecanja kiseline, požara ili eksplozije.
Tijekom sparnih i sunčanih dana aku-baterije ne držite u
autima. Nemojte otvarati aku-baterije. Li-Ion aku-baterije
su opremljene elektroničkim zaštitnim uređajima koji nakon
oštećenja mogu uzrokovati požar ili eksploziju aku-baterije.

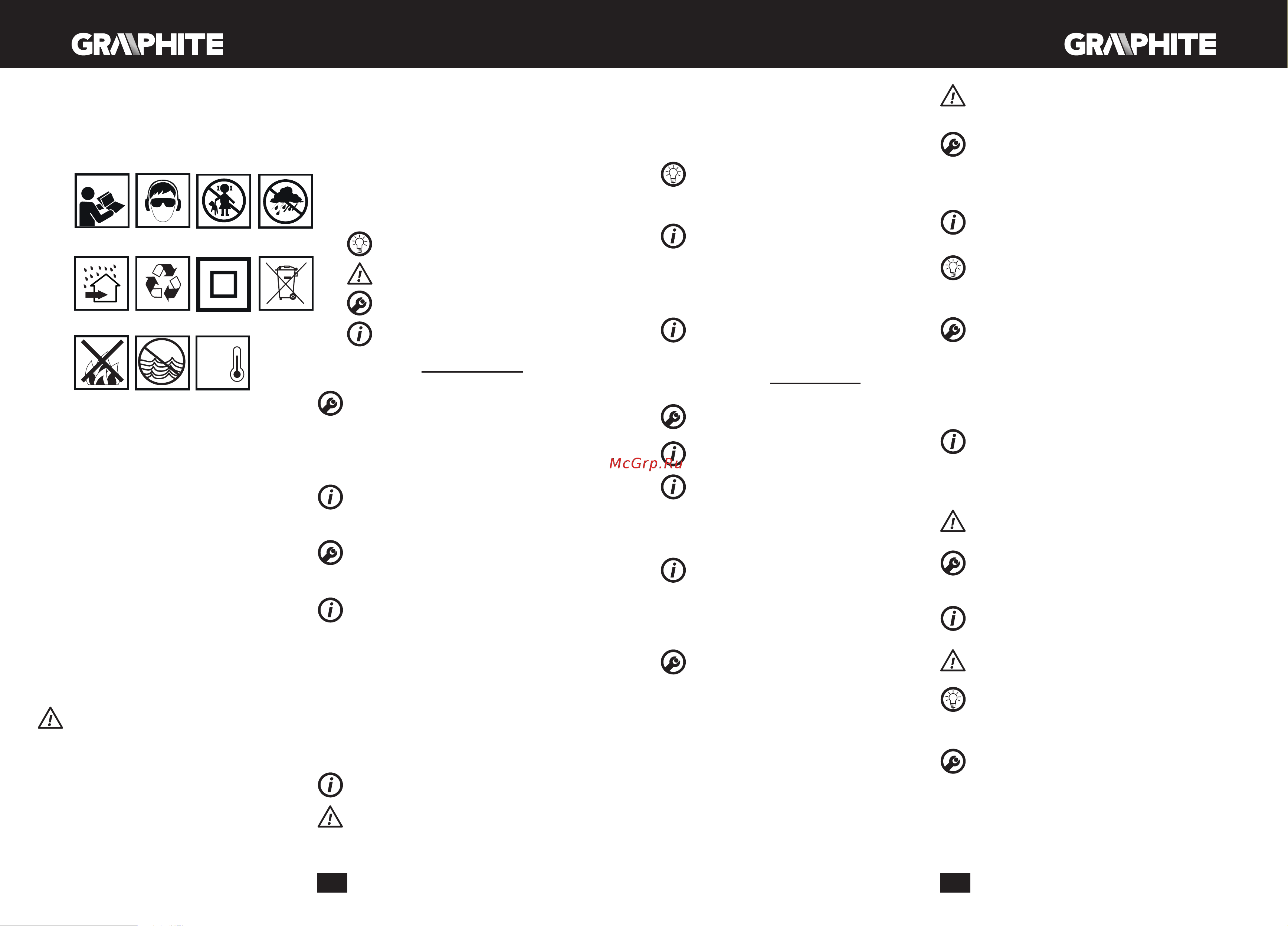

Objašnjenje korištenih piktograma
1 2 3 4
75
Max.
50°C
6 8
9 10 11
1. Pročitajte Upute za uporabu, uzmite u obzir upozorenja i
sigurnosne uvjete o kojima je riječ u uputama.
2. Koristite zaštitne naočale i antifone.
3. Čuvajte van dohvata djece.
4. Štitite od kiše.
5. Koristite u zatvorenim prostorijama, štitite od vode i vlage.
6. Reciklaža.
7. Druga klasa zaštita.
8. Selektivno skupljanje.
9. Karike ne bacajte u vatru.
10. Predstavlja opasnost za vodeni okoliš
11. Spriječite zagrijavanje na temperaturi većoj od 50°C.
KONSTRUKCIJA I NAMJENA
Bušilica-izvijač je električni alat koji se napaja iz aku-baterije.
Pogon uređaja je istosmjerni motor bez četkica s planetarnim
prijenosom. Bušilicu-izvijač možete koristiti u načinu rada sa
udarom ili bez udara. Uređaj je namijenjen za zavijanje i odvijanje
vijaka u drvo, metal, umjetne materijale i keramiku, te za izradu
otvora u spomenutim materijalima u načinu rada bez udara. U
načinu rada sa udarom služi za bušenje u beton, kamen, ciglu i
slično. Električni bežični alati na akumulatorski pogon, pokazuju
se posebno korisni kod izvođenja remontnih, građevinskih
i stolarskih radova, radova vezanih uz opremanje interijera i
adaptaciju prostorija te svih radova u okviru neprofesionalne
upotrebe (sam svoj majstor).
Električni alat se smije koristiti samo sukladno s njegovom
namjenom
OPIS GRAFIČKIH STRANICA
Dolje navedeni brojevi se odnose na elemente uređaja koji se
nalaze na grafičkim stranicama tih uputa.
1. Brzostežuća glava
2. Prsten brzostežuće glave
3. Prsten za regulaciju okretnog momenta
4. Preklopnik za promjenu brzine
5. Preklopnik smjera rotacije
6. Drška
7. Aku-baterija
8. Gumb za pričvršćivanje aku-baterije
9. Prekidač
10. Rasvjeta
11. Diode LED
12. Punjač
13. Gumb za signalizaciju stanja napunjenosti aku-baterije
14. Signalizacija stanja napunjenosti aku-baterije (diode LED).
15. Preklopnik načina rada.
* Moguće su razlike između crteža i proizvoda.
OPIS KORIŠTENIH GRAFIČKIH ZNAKOVA
POZOR
UPOZORENJE
MONTAŽA/POSTAVKE
INFORMACIJA
PRIPREMA ZA RAD
VAĐENJE / STAVLJANJE AKUBATERIJE
• Preklopnik smjera rotacije (5) postavite u središnji položaj.
• Pritisnite gumb za pričvršćivanje aku-baterije (8) i izvadite
aku-bateriju (7) (crtež A).
• Napunjenu aku-bateriju (7) stavite u dršku u rukohvatu, sve
dok ne čujete da se ugnijezdi gumb za pričvršćivanje aku-
baterije (8)
PUNJENJE AKUBATERIJE
Uređaj je isporučen sa djelomično punjenom aku-baterijom.
Punjenje aku-baterije treba izvesti u uvjetima kad temperatura
okoline varira između 4
O
C-40
O
C. Aku-baterija nova ili takva
koja duže vrijeme nije bila korištena, dostići će puni kapacitet
punjenja nakon oko 3 - 5 ciklusa punjenja i pražnjenja.
• Aku-bateriju (7) izvadite iz uređaja (crtež A).
• Punjač uključite u mrežnu utičnicu (230 V AC).
• Aku-bateriju (7) stavite u punjač (12) (crtež B).Provjerite je li
aku-baterija pravilno namještena (gurnuta do kraja).
Nakon što punjač priključite na mrežu (230 V AC) upalit će se
zelena dioda (11) na punjaču koja signalizira priključivanje
napona.
Nakon što aku-bateriju (7) stavite u punjač (12) upalit će se
crvena dioda (11) na punjaču koja signalizira da traje proces
punjenja akumulatora.
Istovremeno trepere zelene diode (14) stanja napunjenosti
akumulatora u različitim kombinacijama (vidjeti sljedeći opis).
• Trepere sve diode – dojava o istrošenosti aku-baterije i
potrebi punjenja.
• Trepere 2 diode – dojava o djelomičnoj istrošenosti aku-
baterije.
• Treperi 1 dioda – dojava o visokoj razini napunjenosti aku-
baterije.
Nakon što se aku-baterija napuni dioda (11) na punjaču gori
zelenim svjetlom, a sve diode stanja napunjenosti aku-baterije
(14) gore neprekidnim svijetlom. Nakon nekog vremena (oko
15s) diode stanja napunjenosti akumulatora (14) se gase.
Aku-bateriju ne punite duže od 8 sati. Prekoračenje tog
vremena može uzrokovati oštećivanje karika aku-baterije.
Punjač se neće automatski isključiti nakon što se aku-baterija
potpuno napuni. Zelena dioda na punjaču će i dalje gorjeti.
Diode stanja napunjenosti aku-baterije će se ugasiti nakon
nekog vremena. Isključite napajanje prije nego aku-bateriju
izvadite iz priključka na punjaču. Izbjegavajte kratkotrajna
punjenja akumulatora u nizu. Ne nadopunjujte aku-bateriju
nakon kratkog korištenja iste. Primjetno smanjenje intervala
između sljedećih punjenja znači da je aku-baterija istrošena i
treba je zamijeniti.
Tijekom procesa punjenja aku-baterije se jako zagrijavaju.
Nemojte ih koristiti odmah nakon punjenja već pričekajte
dok postignu sobnu temperaturu. Na taj način ćete spriječiti
oštećenje aku-baterije.
SIGNALIZACIJA STANJA NAPUNJENOSTI AKUBATERIJE
Aku-baterija je opremljena signalizacijom stanja napunjenosti
aku-baterije (3 diode LED) (14). Za provjeru stanja napunjenosti
pritisnite gumb signalizacije stanja napunjenosti akumulatora
(13) (crtež C). Ako gore sve diode razina napunjenosti aku-
baterije je visoka. Ako gore 2 diode aku-baterija je djelomično
istrošena. Ako gori samo 1 dioda aku-baterija je istrošena i treba
je napuniti.
KOČNICA VRETENA
Bušilica-izvijač ima elektroničku kočnicu koja zaustavlja vreteno
odmah nakon prestanka pritiska na gumb prekidača (9). Kočnica
osigurava precizno odvijanje i bušenje ne dopuštajući vretenu
slobodno okretanje nakon isključivanja.
RAD / POSTAVKE
UKLJUČIVANJE / ISKLJUČIVANJE
Uključivanje – pritisnite na gumb prekidača (9).
Isključivanje – oslobodite pritisak na gumb prekidača (9).
Svaki put kad pritisnete gumb prekidača (9) dolazi do
uključivanja diode (LED) (10) koja osvjetljava radno mjesto.
REGULACIJA BRZINE OKRETAJA
Brzinu odvijanja ili bušenja možete regulirati tijekom rada tako
da povećavate ili smanjujete pritisak na gumb prekidača (9).
Regulacija brzine omogućava polagani start, a to kod izrade
otvora u gipsu ili glazuri smanjuje opasnost od proklizavanja
svrdla, a kod zavijanja i odvijanja pomaže zadržati kontrolu pri
radu.
PROTUOPTEREĆUJUĆA SPOJKA
Postavljanje prstena za regulaciju okretnog momenta (3)
u odgovarajući položaj uzrokuje trajno namještanje spojke
na određenu veličinu okretnog momenta. Nakon postizanja
vrijednosti postavljenog okretnog momenta automatski dolazi
do isključivanja protuopterećujuće spojke. To će pomoći pri
zaštiti od zavijanja vijka preduboko odnosno od oštećenja
bušilice-izvijača.
REGULACIJA OKRETNOG MOMENTA
• Za različite vijke i različite materijale koristite razne veličine
okretnog momenta.
• Moment je tim veći, čim je veći broj koji odgovora tom
položaju (crtež D).
• Podesite prsten za regulaciju okretnog momenta (3) na
određenu veličinu okretnog momenta.
• Uvijek počnite raditi od momenta niže vrijednosti.
• Postepeno povećavajte okretni moment, sve dok ne
postignete zadovoljavajući rezultat .
• Za odvijanje vijaka odaberite više postavke.
• Za bušenje treba odabrati postavke označene simbolom
svrdla. Kod tih postavki postiže se najviša vrijednost okretnog
momenta.
• Sposobnost odabira odgovarajućih postavki stječe se sa
skupljanjem prakse tijekom vremena.
Postavljanje prstena za regulaciju okretnog momenta u
poziciju bušenja dovodi do deaktiviranja protuopterećujuće
spojke.
MONTAŽA RADNOG ALATA
• Preklopnik za smjer rotacije (5) postavite u središnji položaj.
• Okrećite prsten brzostežuće glave (2) u smjeru suprotnom
do smjera kazaljki na satu, (vidjeti oznake na prstenu) što
će omogućiti željeno otvaranje čeljusti koje omogućava
stavljanje svrdla ili nastavka za izvijač (crtež E).
• Kako biste montirali radni alat, okrenite prsten brzostežuće
glave (2) u smjeru kazaljke na satu i jako stegnite.
Demontaža radnog alata se provodi suprotnim redoslijedom do
njegove montaže.
Kod zatezanja svrdla ili nastavka za izvijač u brzostežućoj
glavi obratite pozornost na pravilni položaj alata. Pri
korištenju kratkih nastavaka za izvijanje ili bitova
upotrijebite dodatni magnetni držak kao produživač.
SMJER OKRETAJA U DESNO  U LIJEVO
Uz pomoć preklopnika za rotaciju (5) odabirete smjer okretanja
vretena (crtež F).
Rotacija u desno – namjestite preklopnik (5) u krajnje lijevi
položaj.
Rotacija u lijevo - namjestite preklopnik(5) u krajnje desni
položaj.
* Pridržavamo pravo da u nekim slučajevima položaj preklopnika u odnosu
na rotaciju može biti drugačiji nego što je opisano.Obratite pozornost na
grafičke znakove koji se nalaze na preklopniku ili na kućištu uređaja.
Siguran položaj je srednji položaj preklopnika smjera rotacije (5),
kako ne bi došlo do nehotičnog uključivanja električnog alata.
• U tom položaju ne možete pokrenuti bušilicu-izvijač.
• U tom položaju činite promjenu svrdla ili nastavaka.
• Prije pokretanja provjerite je li gumb za promjenu rotacije (5)
u odgovarajućem položaju.
Ne smijete izvoditi promjenu smjera rotacije u vrijeme kad
se vreteno bušilice-izvijača okreće.
PROMJENA BRZINE
Preklopnik za promjenu brzine (4) (crtež G) omogućava
povećanje raspona okretne brzine.
Brzina I: manji raspon okretaja, velika sila okretnog momenta.
Brzina II: veći raspon okretaja, manja sila okretnog momenta.
Ovisno o vrsti izvođenih radova, preklopnik za promjenu brzine
postavite u odgovarajući položaj. Ako se preklopnik ne može
pomaknuti, malo okrenite vreteno.
Nikada ne mijenjajte položaj preklopnika za promjenu
brzine dok je bušilica-izvijač uključena. Na taj način biste
mogli oštetiti električni alat.
Dugotrajno bušenje pri maloj okretnoj brzini vretena može
dovesti do pregrijavanja motora. Primjenjujte periodičke
pauze u radu ili dozvolite da uređaj radi pri maksimalnom
broju okretaja bez opterećenja u vremenu od oko 3 minute.
PREKLOPNIK NAČINA RADA
Prsten za promjenu načina rada (15) (crtež I) omogućava izbor
funkcije uređaja:
• Simbol vijak – uvijanje s aktivnom protuopterećujućom
spojkom.
• Simbol svrdlo – bušenje. Postiže se najveća vrijednost
okretnog momenta (deaktivacija protuopterećujuće spojke).
• Simbol čekić – bušenje sa udarom(deaktivacija
protuopterećujuće spojke).
