103
PORTUGUÊS
PT
1 GENERALIDADES
Este símbolo significa CUIDADO. O
não cumprimento rigoroso das in-
struções poderá resultar em lesões pes-
soais graves e/ou danos na propriedade.
Estas instruções de utilização e a bro-
chura anexa “INSTRUÇÕES DE SEG-
URANÇA” deverão ser lidas
atentamente antes do arranque.

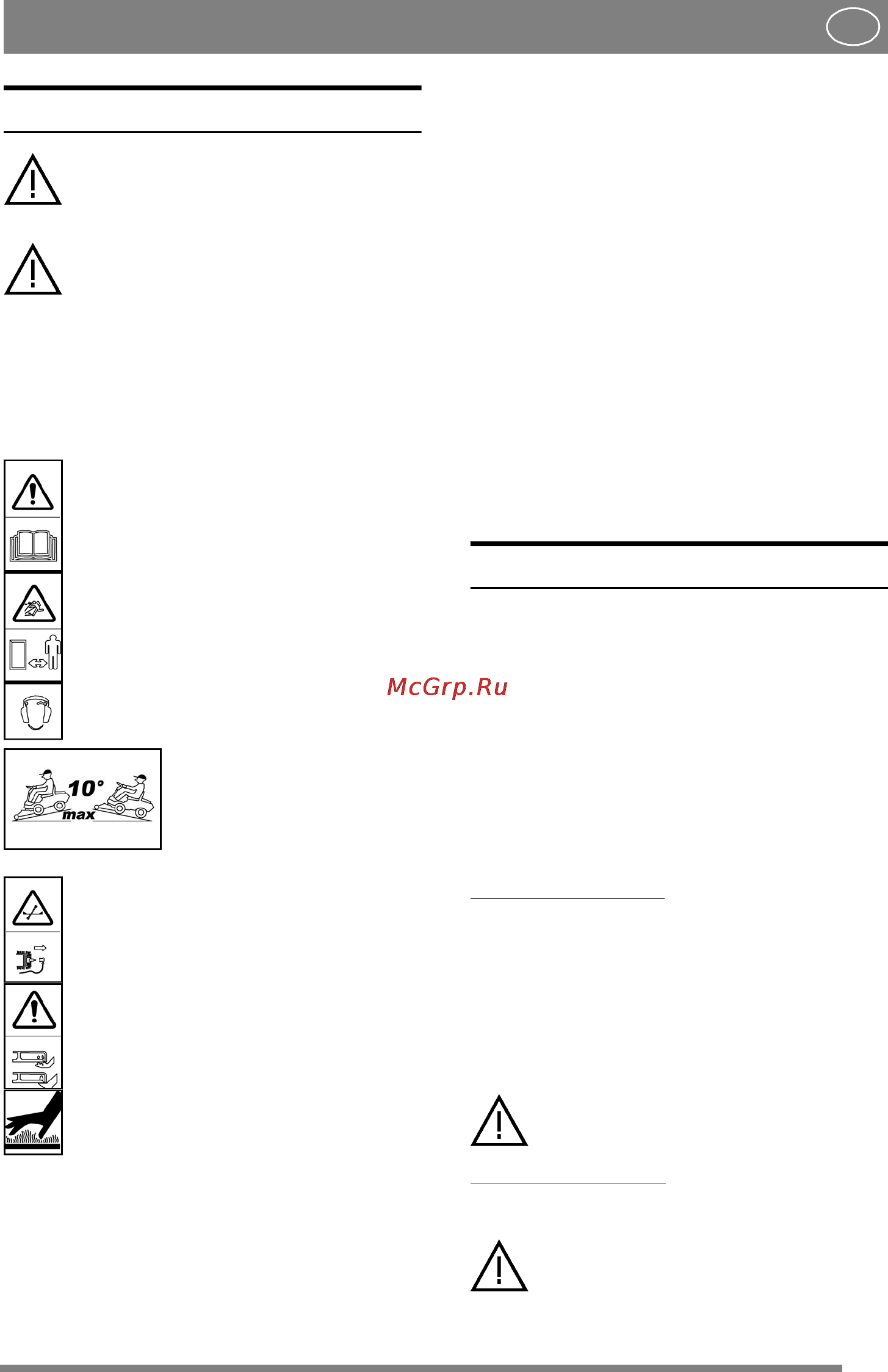

1.1 SÍMBOLOS
Os seguintes símbolos aparecem na máquina. A
sua função é lembrar-lhe dos cuidados e atenções
necessários durante a utilização e a manutenção.
Explicação do significado dos símbolos:
Aviso!
Leia o manual de instruções e o manual de
segurança antes de utilizar a máquina.
Aviso!
Preste atenção aos objectos descartados.
Mantenha os curiosos afastados.
Aviso!
Use sempre protecção auditiva.
Aviso!
A máquina não pode ser con-
duzida em terreno com uma
inclinação superior a 10º, in-
dependentemente da direcção
seguida.
Aviso!
Antes de iniciar qualquer trabalho de
reparação, retire o cabo da vela de ignição.
Aviso!
Não enfie as mãos ou os pés por debaixo
da cobertura da plataforma de corte quan-
do a máquina estiver em funcionamento.
Aviso!
Risco de ferimentos por queimadura. Não
toque no silenciador.
1.2 REFERÊNCIAS
1.2.1 Figuras
As figuras incluídas nestas instruções estão numer-
adas 1, 2, 3, etc.
Os componentes mostrados nas figuras estão mar-
cados com A, B, C, etc.
Uma referência ao componente C na figura 2 é fei-
ta da seguinte forma:
"Ver fig. 2:C." ou simplesmente "(2:C)"
1.2.2 Títulos
Os títulos nestas instruções de utilização estão nu-
merados de acordo com o exemplo a seguir:
"1.3.1 Verificação de segurança geral" é um subtí-
tulo de "1.3 Verificações de segurança" e está in-
cluído sob este título.
Quando há uma referência a títulos, normalmente
apenas é especificado o número do título. Por ex-
emplo, "Ver 1.3.1".
2 MONTAGEM
2.1 VOLANTE
Ver fig. 2. Monte o volante conforme indicado a
seguir:
1. Monte a camisa da coluna da direcção na coluna
da direcção utilizando um punção ou outra fer-
ramenta semelhante de forma a que os orifícios
na camisa da coluna da direcção e coluna da di-
recção alinhem uns com os outros.
2. Martele o pino de tensão fornecido a partir do
outro lado.
2.2 ASSENTO (1:A)
Com encosto separado:
Monte o encosto conforme indicado em seguida:
1. Dobre o assento para cima na direcção do vol-
ante.
2. Monte o encosto com os parafusos fornecidos
(3:O) sem apertar.
3. Regule o encosto para a posição pretendida.
4. Aperte os parafusos. Binário de aperto: 20-24
Nm.
Se os parafusos forem apertados mais
de 24 Nm, o assento será danificado.
Com assento completo:
Monte o assento na posição pretendida com os pa-
rafusos fornecidos. Binário de aperto: 20-24 Nm.
Se os parafusos forem apertados mais
de 24 Nm, o assento será danificado.
