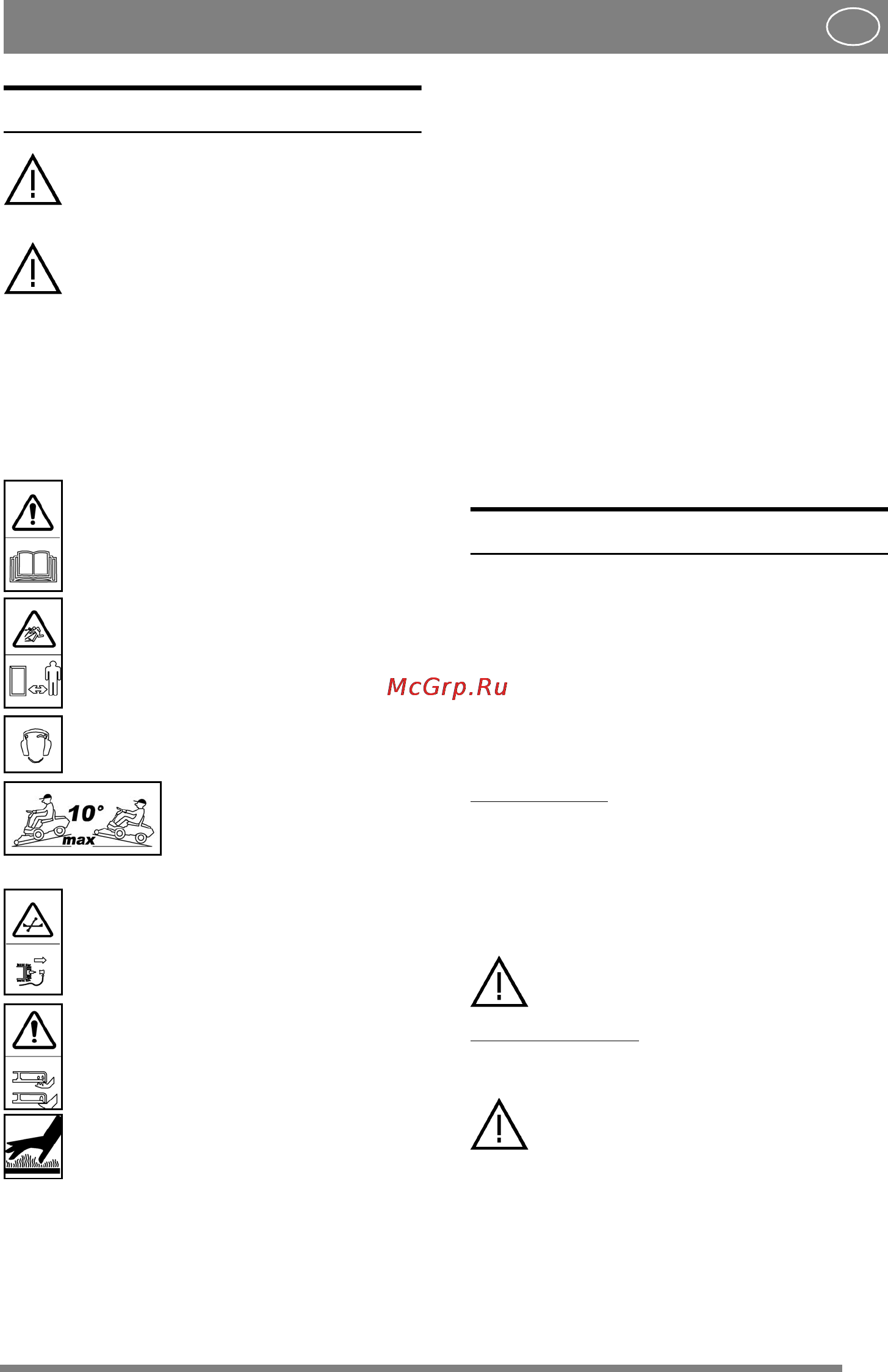

Stiga 75 YEARS LIMITED EDITION [63/192] Symboles

Stiga 75 YEARS LIMITED EDITION [63/192] Symboles
63
FRANÇAIS
FR
1 GÉNÉRALITÉS
Ce symbole signale un DANGER. Ris-
que de blessure ou de dégât matériel en
cas de non-respect des instructions.
Avant de démarrer la machine, lire at-
tentivement les instructions ainsi que
les consignes contenues dans le fascicule
« RÈGLES DE SÉCURITÉ » ci-joint.
1.1 SYMBOLES
Les symboles suivants figurent sur la machine. Ils
attirent votre attention sur les dangers et les
mesures à respecter lors de l’utilisation et de la
maintenance.
Explication des symboles:
Attention!
Lire le mode d’emploi et le manuel de sé-
curité avant d’utiliser la machine.
Attention!
Attention aux projections. Travailler à une
distance suffisante de toute présence.
Attention !
Porter des protections auditives.
Attention !
La machine ne peut en aucun
cas être utilisée sur des pentes
dont l’inclinaison est
supérieure à 10°.
Attention !
Avant toute réparation, débrancher le câ-
ble d’alimentation de la bougie.
Attention !
Ne pas mettre les mains ou les pieds sous
le cache du plateau de coupe lorsque la
machine en fonctionnement.
Attention !
Risque de brûlure. Ne pas toucher le silen-
cieux.
1.2 RÉFÉRENCES
1.2.1 Numérotation
Dans les instructions qui suivent, les figures sont
numérotées 1, 2, 3, etc.
Les composants illustrés sont indiqués par A, B, C,
etc.
Une référence renvoyant à l’élément C de la figure
2 sera indiquée comme suit:
« Voir fig. 2:C. » ou simplement « (2:C) »
1.2.2 Titres
Les titres sont numérotés selon l’exemple suivant:
« 1.3.1 Contrôles de sécurité générale » est un
sous-titre intégré au chapitre « 1.3 Contrôles de sé-
curité ».
En principe, lorsqu’on renvoie à un titre, seul son
numéro est indiqué. Par ex. « Voir 1.3.1 »
2 ASSEMBLAGE
2.1 VOLANT
Voir fig. 2. Installer le volant comme suit:
1. Installer la jupe sur la colonne de direction à
l’aide d’un mandrin ou outil similaire permet-
tant d’aligner les trous de ces deux pièces.
2. Depuis le côté opposé, enfoncer la goupille de
tension fournie à l’aide d’un marteau.
2.2 SIÈGE (1:A)
à dossier séparé:
Installer le dossier comme suit:
1. Soulever le siège vers le volant.
2. Installer le dossier au moyen des vis fournies
(3:O) sans les serrer.
3. Mettre le dossier dans la position souhaitée.
4. Serrer les vis. Couple de serrage: 20-24 Nm.
Serrer davantage les vis endommagera
le siège.
Avec siège complet:
Installer le siège dans la position voulue à l’aide
des vis fournies. Couple de serrage: 20-24 Nm.
Serrer davantage les vis endommagera
le siège.
2.3 BATTERIE
Voir fig. 4. Soulever le siège et installer les batter-
ies au plomb
Voir les avertissements et instructions dans
6.11.
