83
ITALIANO
IT
1 GENERALITÀ
Questo simbolo indica una segnalazione
di ATTENZIONE. La mancata osserv-
anza delle istruzioni fornite può causare
gravi lesioni personali e/o danni materi-
ali.
Prima di mettere in modo, leggere at-
tentamente queste istruzioni per l’uso e
le "NORME DI SICUREZZA".

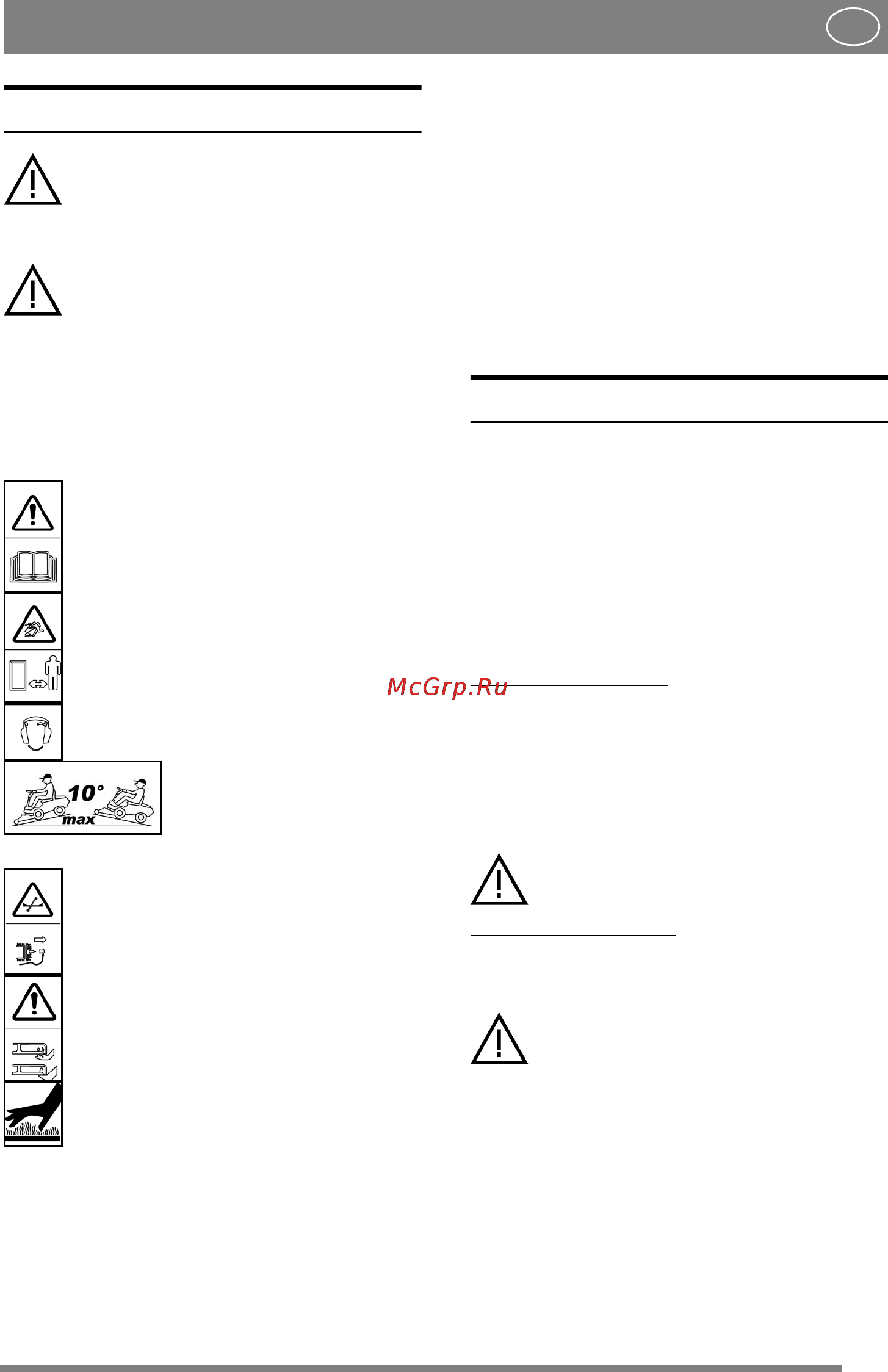

1.1 SIMBOLI
Sulla macchina vengono utilizzati i seguenti sim-
boli. La loro funzione è quella di ricordare all’op-
eratore di utilizzarla con l’attenzione e la cautela
necessarie durante l'uso e la manutenzione.
Significato dei simboli
Avvertenza!
Prima di utilizzare la macchina leggere at-
tentamente il manuale di istruzioni e il
manuale della sicurezza.
Avvertenza!
Fare attenzione ad eventuali oggetti spar-
si. Fare attenzione a eventuali persone
presenti sul posto.
Avvertenza!
Indossare sempre cuffie protettive.
Avvertenza!
Questa macchina può proce-
dere con un’inclinazione mas-
sima di 10°, a prescindere
dalla direzione.
Avvertenza!
Prima di eseguire interventi di riparazi-
one, rimuovere il cavo della candela dalla
candela stessa.
Avvertenza!
Non infilare le mani o i piedi sotto la pro-
tezione del piatto di taglio quando la
macchina è in funzione.
Avvertenza!
Rischio di ustioni. Non toccare la marmit-
ta.
1.2 RIFERIMENTI
1.2.1 Figure
Le figure in queste istruzioni per l'uso sono numer-
ate 1, 2, 3, e così via.
I componenti indicati nelle figure sono contrasseg-
nati con le lettere A, B, C, e così via.
Un riferimento al componente C nella figura 2 vi-
ene indicato con la dicitura:
"Vedere fig. 2:C" o semplicemente "(2:C)"
1.2.2 Intestazioni
Le intestazioni in queste istruzioni per l'uso sono
numerate come indicato nel seguente esempio:
"1.3.1 Controlli di sicurezza generali" è un sottoti-
tolo di "1.3 Controlli di sicurezza" ed è incluso sot-
to questa intestazione.
Quando si fa riferimento alle intestazioni, in ge-
nere viene specificato solo il numero relativo. Ad
esempio, "Vedere 1.3.1".
2 ASSEMBLAGGIO
2.1 VOLANTE
Vedere fig. 2. Installare il volante come segue:
1. Installare il manicotto sul piantone dello sterzo
per mezzo di un punzone o simile in modo da
allineare i fori del manicotto con quelli del pi-
antone.
2. Colpire con un martello sul perno di tensiona-
mento dall'altro lato per inserirlo.
2.2 SEDILE (1:A)
Con schienale separato:
Installare lo schienale seguendo la procedura de-
scritta di seguito:
1. Sollevare il sedile verso il volante.
2. Installare lo schienale con le viti (3:O) in dota-
zione senza serrarle.
3. Mettere lo schienale nella posizione desiderata.
4. Serrare le viti. Coppia di serraggio: 20-24 Nm.
Il sedile si danneggia se le viti vengono
serrate ad una coppia superiore a 24
Nm.
Con schienale completo:
Installare lo schienale nella posizione desiderata
per mezzo delle viti in dotazione. Coppia di serrag-
gio: 20-24 Nm.
Il sedile si danneggia se le viti vengono
serrate ad una coppia superiore a 24
Nm.
2.3 BATTERIA
Vedere fig. 4. Sollevare il sedile e installare i cavi
della batteria.
Vedere le avvertenze e le istruzioni in 6.11.
2.4 PRESSIONE DEI PNEUMATICI
Controllare la pressione dei pneumatici. Vedere
6.5.
