Zyxel gs1900-48 [102/243] Экран ipv6
![Zyxel gs1900-48 [102/243] Экран ipv6](/views2/1192556/page102/bg66.png)
Глава 17 Экраны Configuration: System
Руководство пользователя для серии GS1900
102
Поля экрана описаны в следующей таблице.
17.2.2 Экран IPv6
С помощью этого экрана можно просмотреть состояние интерфейсов IPv6 и адреса IPv6 для
управления коммутатором.
Чтобы открыть этот экран, выберите в меню Configuration > System > IP > IPv6.

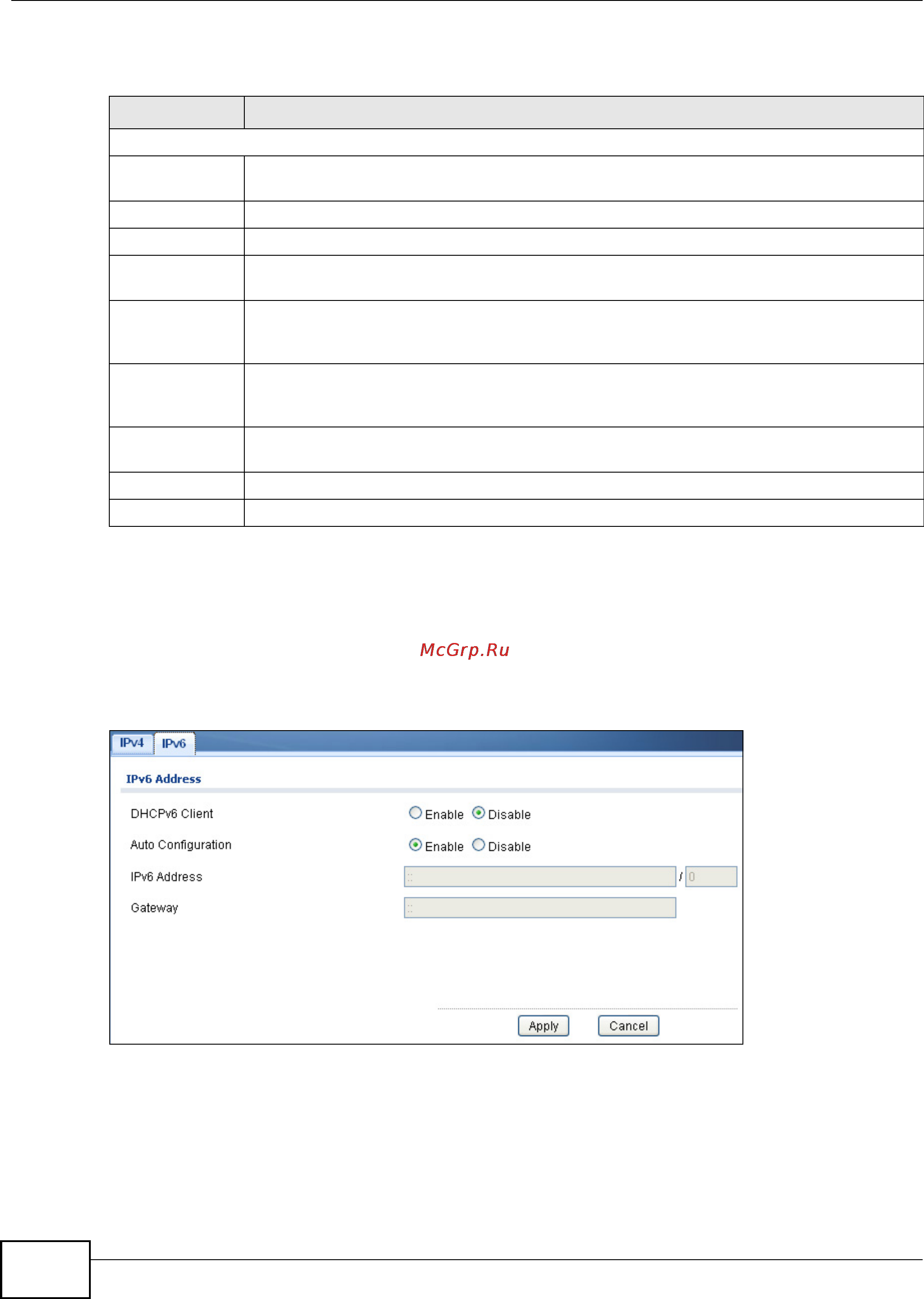

Рисунок 86 Экран Configuration > System > IP > IPv6
Таблица 53 Экран Configuration > System > IP > IPv4
ПОЛЕ ОПИСАНИЕ
IPv4 Address
Mode Выберите опцию Static, чтобы указать параметры сети IPv4, или DHCP, чтобы
коммутатор задал эти параметры самостоятельно.
IP Address Введите IP-адрес коммутатора в домене IP.
Subnet Mask Введите маску подсети коммутатора в домене IP.
Gateway Введите IP-адрес исходящего шлюза по умолчанию в виде десятичных чисел,
разделенных точками, например 192.168.1.254.
DNS Server 1 Укажите IP-адрес основного сервера доменных имен (DNS). Сервер DNS (системы
доменных имен) определяет соответствие между доменным именем и IP-адресом, и
наоборот.
DNS Server 2 Укажите IP-адрес дополнительного сервера доменных имен (DNS). Сервер DNS
(системы доменных имен) определяет
соответствие между доменным именем и IP-
адресом, и наоборот.
Management
VLAN
Укажите номер порта сети VLAN управления.
Apply Нажмите Apply, чтобы применить изменения.
Cancel Нажмите Cancel, чтобы отменить изменения.
