Глава 26 Экраны Configuration: LLDP
Руководство пользователя для серии GS1900
170

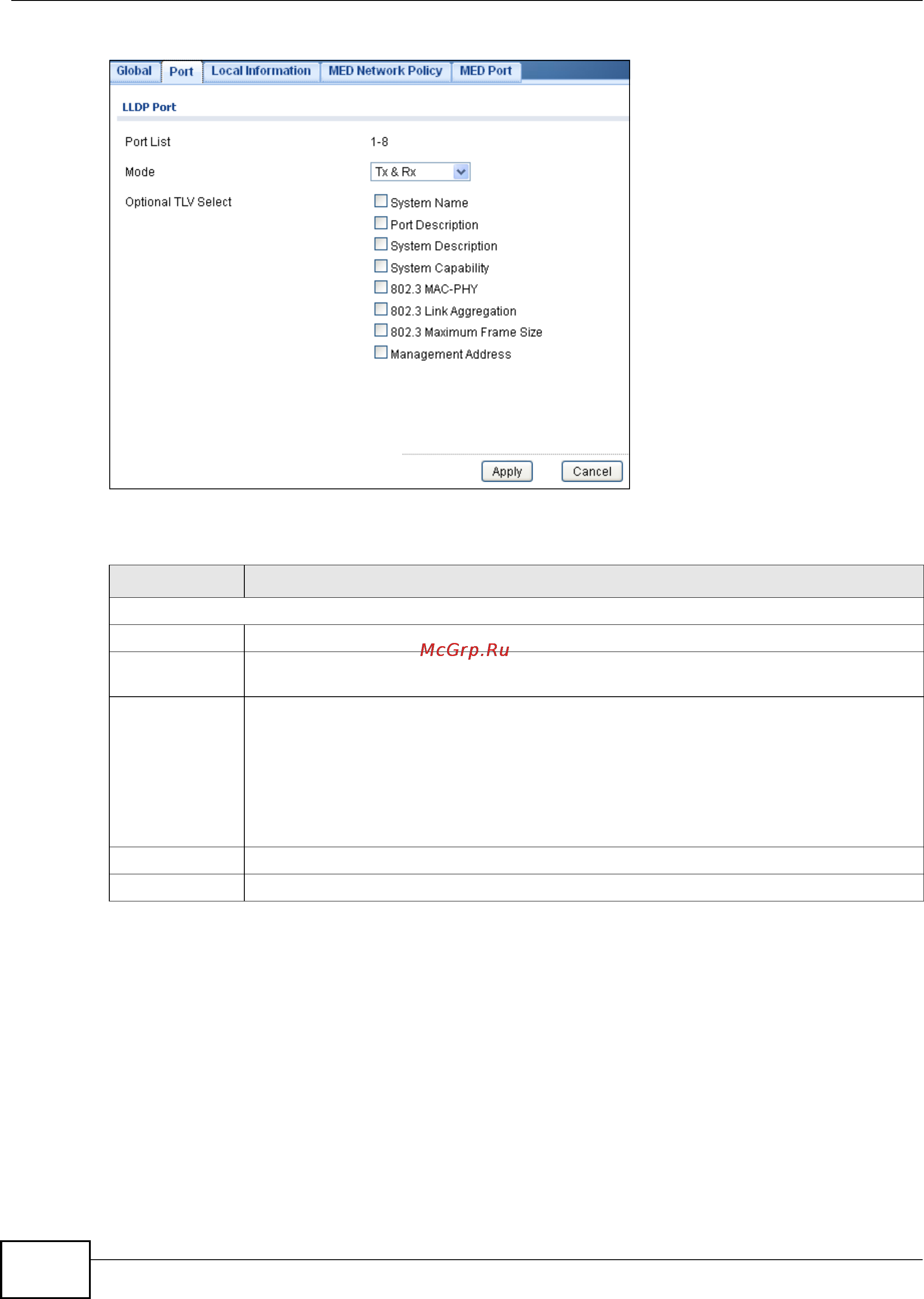

Рисунок 151 Экран Configuration > LLDP > Port > Edit
Поля экрана описаны в следующей таблице.
26.2.4 Экран Local Information
На этом экране можно просмотреть настройки локальной информации. Чтобы открыть этот
экран, выберите в меню Configuration > LLDP > Local Information.
Таблица 118 Экран Configuration > LLDP > Port > Edit
ПОЛЕ ОПИСАНИЕ
LLDP Port
Port List Отображает последовательный номер порта (или портов) LLDP.
Mode Выберите режим порта LLDP: Disable (отключен), Tx Only (только передача), Rx Only
(только прием) и Tx & Rx (передача и прием).
Optional TLV
Select
Выберите структуру TLV в виде одной или нескольких опций:
• SN – System Name (Имя системы)
• PD – Port Description (Описание порта)
• SD – System Description (Описание системы)
• SC – System Capability (Возможности системы)
• MP – 802.3 MAC-PHY (Физический MAC-адрес)
• LA – 802.3 Link Aggregation (Агрегация каналов)
• MFS – 802.3 Maximum Frame Size (Максимальный размер кадра)
• MA – Management Address (Управляющий адрес)
Apply Нажмите Apply, чтобы применить изменения.
Cancel Нажмите Cancel, чтобы отменить изменения.
