Глава 26 Экраны Configuration: LLDP
Руководство пользователя для серии GS1900
176

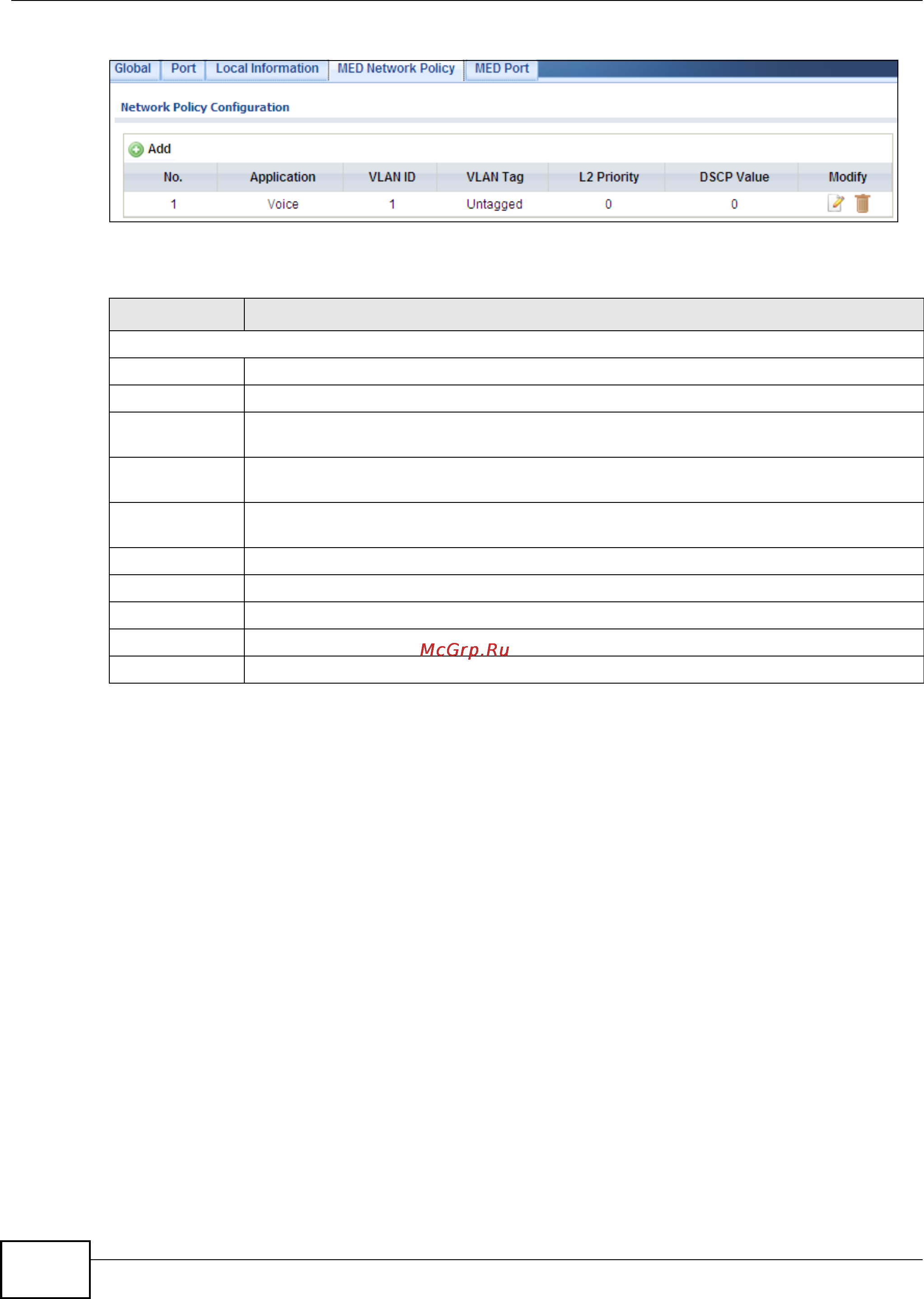

Рисунок 154 Экран Configuration > LLDP > MED Network Policy
Поля экрана описаны в следующей таблице.
26.2.7 Экран MED Network Policy Add/Edit
С помощью этого экрана можно изменить настройки портов. Чтобы открыть этот экран,
выберите в меню Configuration > LLDP > MED Network Policy > Add/Edit .
Таблица 121 Экран Configuration > LLDP > MED Network Policy
ПОЛЕ ОПИСАНИЕ
Network Policy Configuration
Add Нажмите Add, чтобы создать новый профиль конфигурации сетевых политик.
No. Отображает порядковый номер сетевой политики.
Application Отображает тип приложения Application type, который указывает на основную
функцию приложения (или приложений).
VLAN ID Отображает идентификатор VLAN (VID) для данного порта в соответствии со
стандартом IEEE 802.1Q-2003.
VLAN Tag Отображает значение параметра VLAN Tag: Tagged (С тегами) или Untagged (Без
тегов).
L2 Priority Отображает значение приоритета для второго уровня.
DSCP Value Отображает значение кодового маркера DiffServ DSCP Value.
Modify
Edit Нажмите Edit, чтобы внести изменения в текущую конфигурацию.
Delete Нажмите Delete, чтобы удалить текущую запись.
