Глава 20 Экраны Configuration: MAC Table
Руководство пользователя для серии GS1900
134
20.2.5 Экран Dynamic Age
С помощью этого экрана можно указать срок жизни динамических MAC-адресов. Срок жизни
динамического MAC-адреса определяет период, в течение которого все динамически
полученные MAC-адреса хранятся в таблице MAC-адресов. По его истечении они устаревают и
должны быть получены заново. Чтобы открыть этот экран, выберите в меню Configuration >
MAC Table > Dynamic Age.

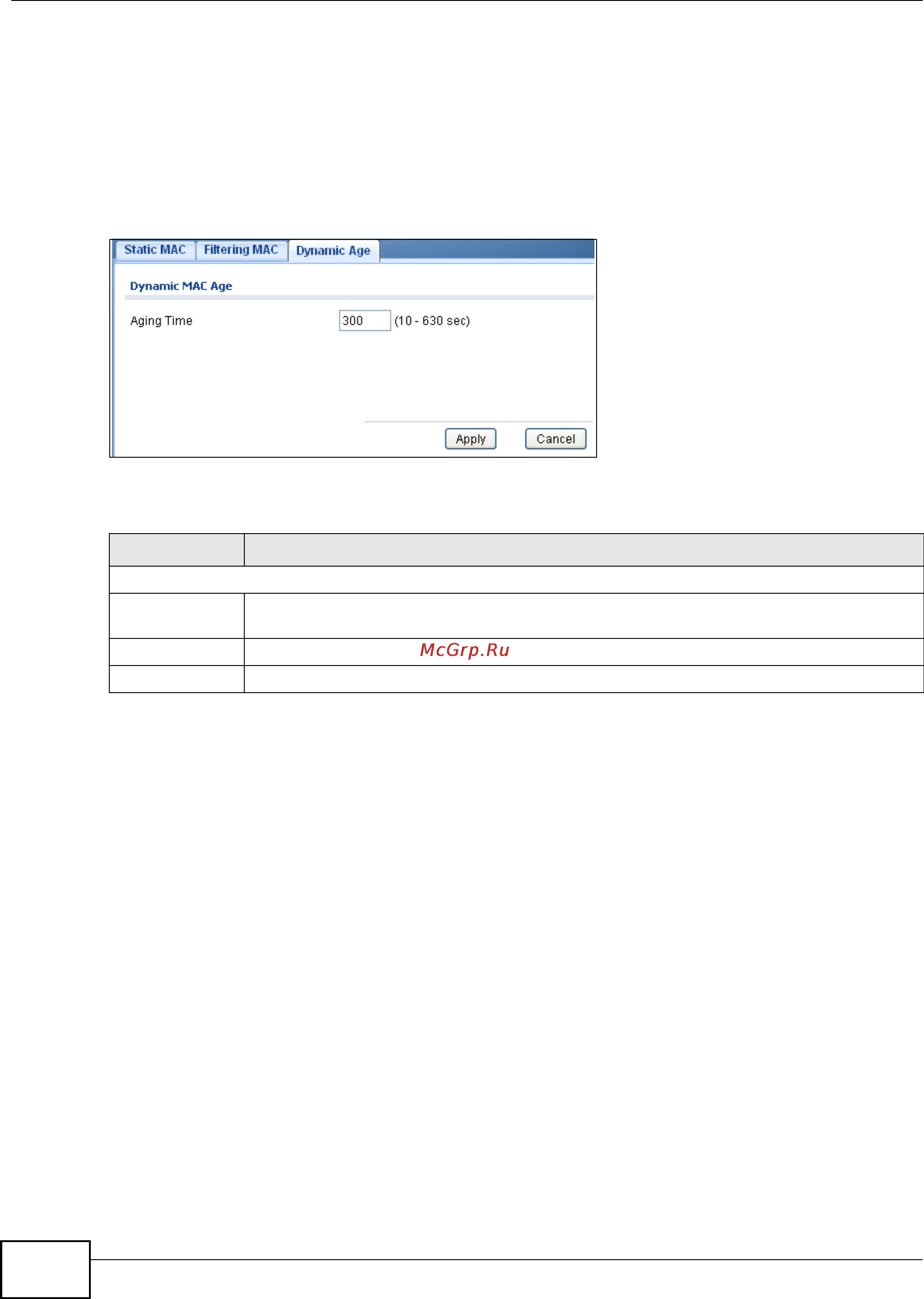

Рисунок 118 Экран Configuration > MAC Table > Dynamic Age
Поля экрана описаны
в следующей таблице.
Таблица 85 Экран Configuration > Dynamic Age
ПОЛЕ ОПИСАНИЕ
Dynamic MAC Age
Aging Time Укажите время устаревания MAC-адреса. Значение в этом поле должно находиться в
диапазоне от 10 до 630 секунд.
Apply Нажмите Apply, чтобы применить изменения.
Cancel Нажмите Cancel, чтобы отменить изменения.
