Глава 5 Экран Getting Start
Руководство пользователя для серии GS1900
51

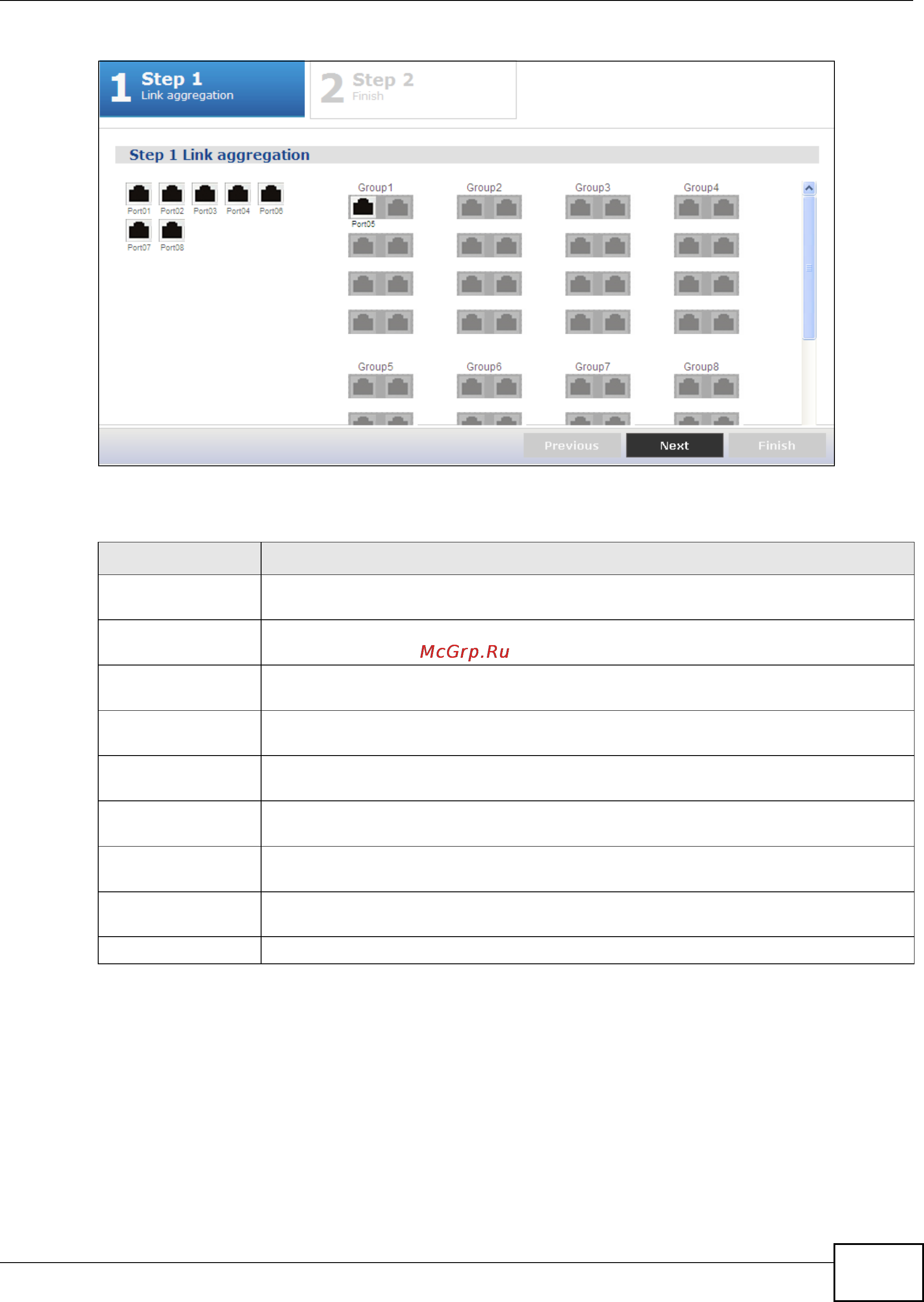

Рисунок 42 Экран Getting Start > Link aggregation > 1 Step 1 Link aggregation
Описание каждого из полей приведено в таблице ниже.
После нажатия Next откроется завершающий экран.
Таблица 17 Экран Getting Start > Link aggregation > 1 Step 1 Link aggregation
ПОЛЕ ОПИСАНИЕ
Group 1 Щелкните и перетащите пиктограммы, расположенные слева, в соответствующую
область.
Group 2 Щелкните и перетащите пиктограммы, расположенные слева, в соответствующую
область.
Group 3 Щелкните и перетащите пиктограммы, расположенные слева, в соответствующую
область.
Group 4 Щелкните и перетащите пиктограммы, расположенные слева, в соответствующую
область.
Group 5 Щелкните и перетащите пиктограммы, расположенные слева, в соответствующую
область.
Group 6 Щелкните и перетащите
пиктограммы, расположенные слева, в соответствующую
область.
Group 7 Щелкните и перетащите пиктограммы, расположенные слева, в соответствующую
область.
Group 8 Щелкните и перетащите пиктограммы, расположенные слева, в соответствующую
область.
Next Нажмите Next, чтобы перейти к следующему экрану.
